Основной рама — HITACHI CX350DR

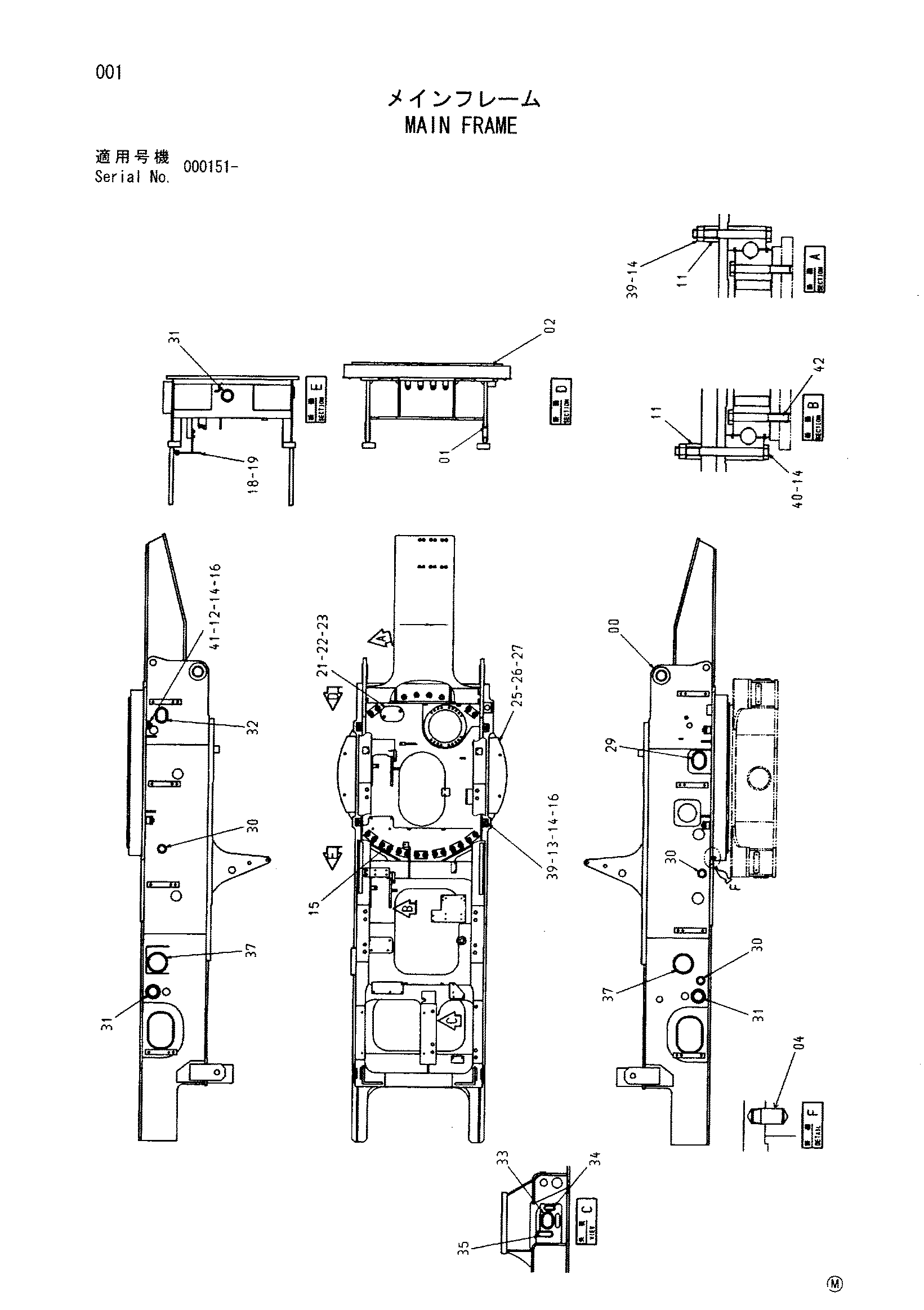

Заводская схема «Основной рама» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008348 | Рама основной | 1 |
| 01 | 4339890 | Втулка | 2 |
| 02 | 9218923 | Подшипник. свингкиркл | 1 |
| 04 | 4350954 | Установочный штифт | 2 |
| 11 | 4156386 | Проставка | 22 |
| 12 | 4352866 | Проставка | 1 |
| 13 | 4350931 | Проставка | 3 |
| 14 | J951027 | Гайка | 26 |
| 15 | 4350038 | Ограничитель | 9 |
| 16 | 4350941 | Ограничитель | 4 |
| 18 | 9756247 | Кронштейн | 1 |
| 19 | J021230 | Болт с шайбой | 4 |
| 21 | 4341552 | Крышка | 1 |
| 22 | J901625 | Болт | 2 |
| 23 | A590916 | Пружинная шайба | 2 |
| 25 | 4355119 | Крышка | 2 |
| 26 | J901220 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 29 | 4191978 | Резиновая втулка | 1 |
| 30 | 4208279 | Резиновая втулка | 3 |
| 31 | 4190960 | Резиновая втулка | 3 |
| 32 | 4259417 | Резиновая втулка | 1 |
| 33 | 4201751 | Резиновая втулка | 1 |
| 34 | 4209956 | Резиновая втулка | 1 |
| 35 | 4213560 | Резиновая втулка | 1 |
| 37 | 4320212 | Резиновая прокладка | 2 |
| 39 | J922719 | Болт | 9 |
| 40 | J922724 | Болт | 16 |
| 41 | J922716 | Болт | 1 |
| 42 | J922713 | Болт | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
