Электрооборудование — HITACHI CX350DR

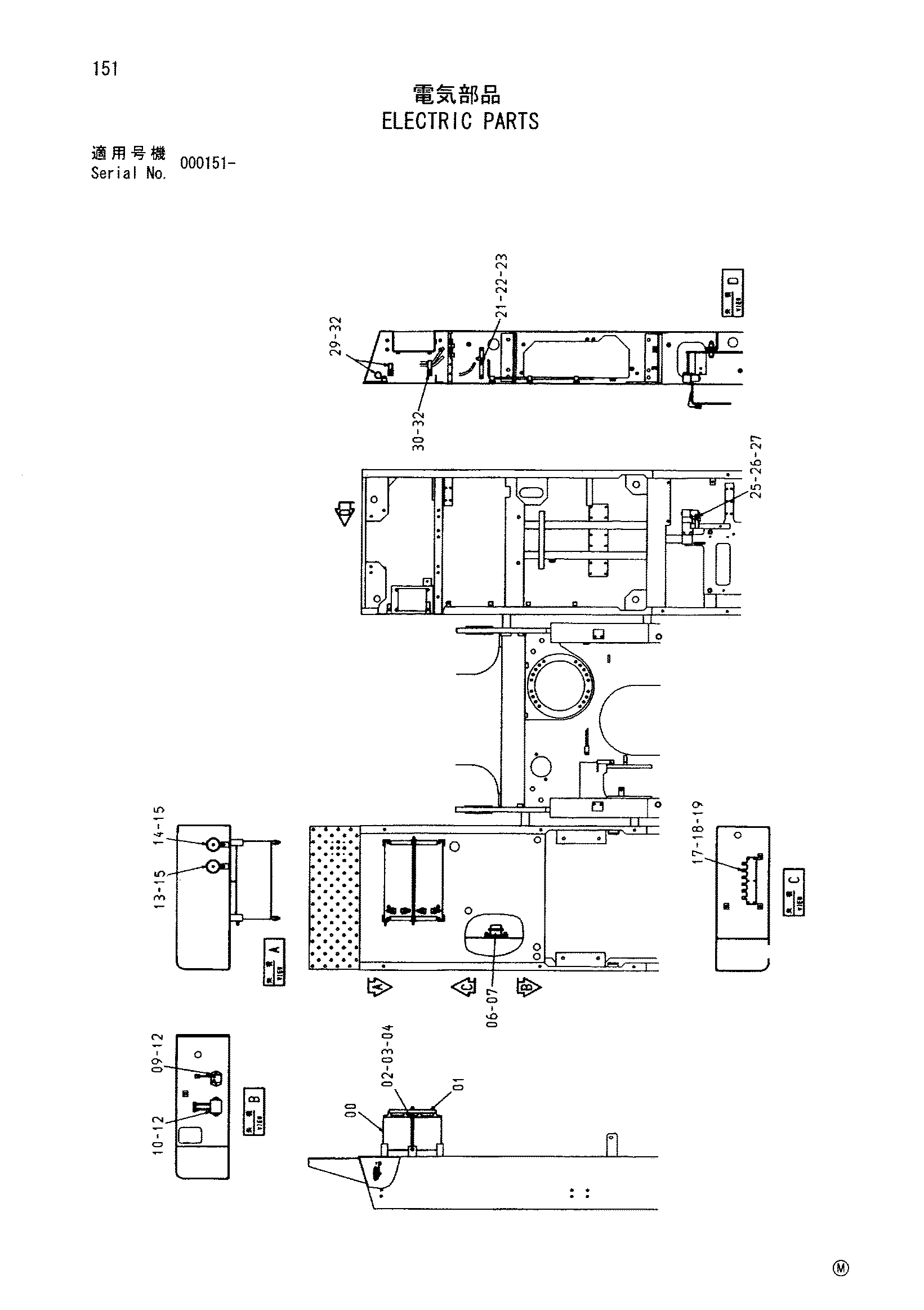

Заводская схема «Электрооборудование» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 06 | 4168218 | Реле аккумулятор | 1 |
| 07 | J020825 | Болт с шайбой | 2 |
| 09 | 4205749 | Реле защитный | 1 |
| 10 | 4341548 | Реле | 1 |
| 12 | J450625 | Винт с шайбой | 4 |
| 13 | 4190705 | Звуковой сигнал | 1 |
| 14 | 4191499 | Звуковой сигнал | 1 |
| 15 | J020825 | Болт с шайбой | 2 |
| 17 | 3069887 | Кронштейн | 1 |
| 18 | M430410 | Винт | 6 |
| 19 | A590904 | Пружинная шайба | 6 |
| 21 | 4257159 | Кронштейн | 3 |
| 22 | J901014 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 25 | 4252767 | Кронштейн | 1 |
| 26 | J900610 | Болт | 1 |
| 27 | A590906 | Пружинная шайба | 1 |
| 29 | 4190264 | Зажим | 2 |
| 30 | 4190265 | Зажим | 1 |
| 32 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
