Портал — HITACHI CX350DR

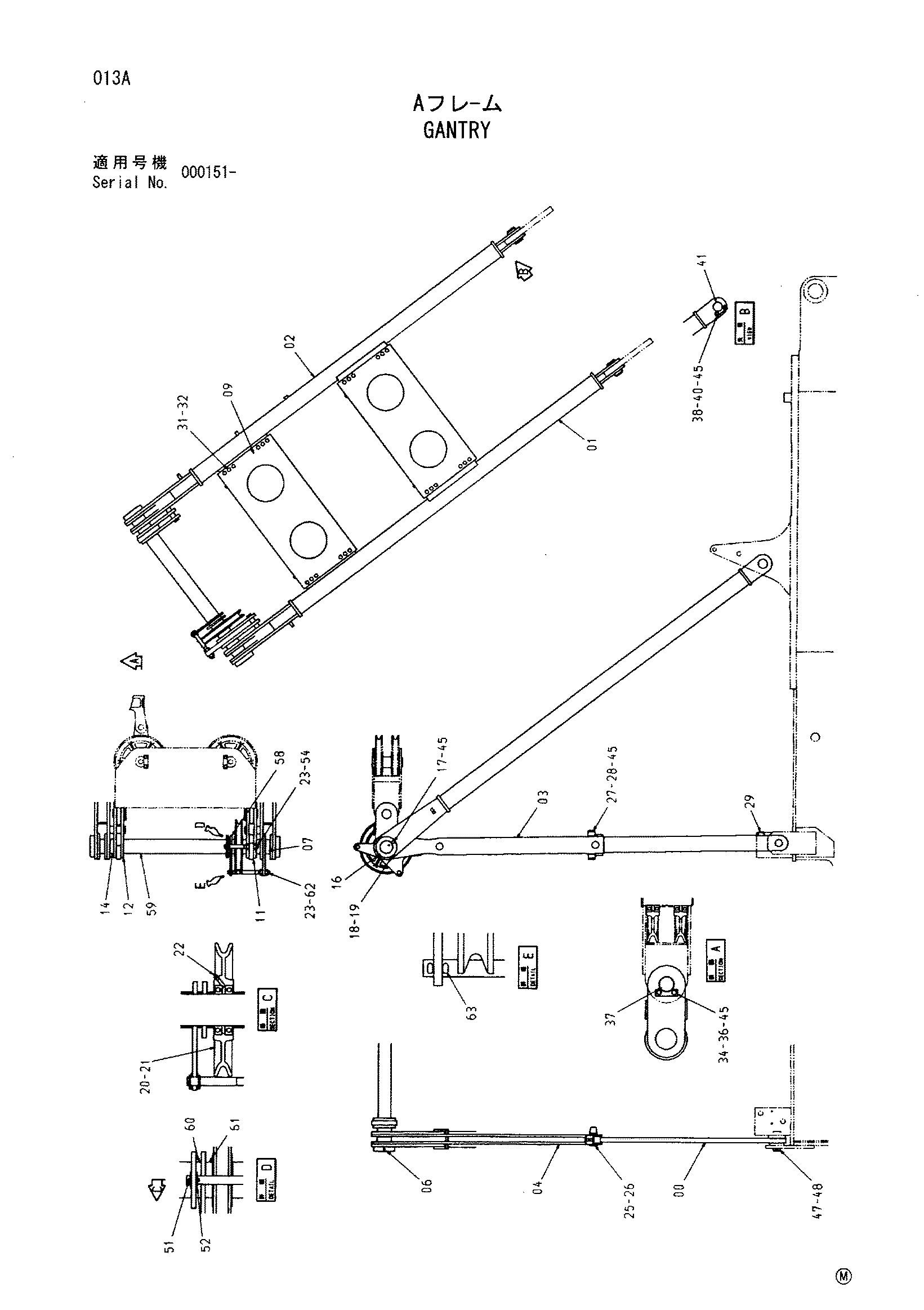

Заводская схема «Портал» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087522 | LEG задний | 2 |
| 01 | 7042114 | LEG передний | 1 |
| 02 | 7042115 | LEG передний | 1 |
| 03 | 8087523 | LEG задний | 1 |
| 04 | 8087524 | LEG задний | 1 |
| 06 | 3064469 | Мост | 1 |
| 07 | 4339198 | Проставка | 2 |
| 09 | 9756220 | Опора | 2 |
| 11 | 8059387 | Тяга | 1 |
| 12 | 8059385 | Тяга | 1 |
| 14 | 4313297 | Проставка | 3 |
| 16 | 499801 | Втулка | 2 |
| 17 | J901245 | Болт | 2 |
| 18 | 499802 | Палец | 2 |
| 19 | A762020 | Шплинт | 4 |
| 20 | 3094968 | Канатный блок | 1 |
| 21 | 4162520 | Шариковый подшипник | 2 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 23 | J951024 | Гайка | 4 |
| 25 | 4020157 | Палец | 2 |
| 26 | 947447 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 31 | J901640 | Болт | 24 |
| 32 | M660016 | U-образная гайка | 24 |
| 34 | X4246 | Стопорная пластина | 2 |
| 36 | J901220 | Болт | 4 |
| 37 | 4313326 | Палец | 2 |
| 38 | X4246 | Стопорная пластина | 2 |
| 40 | J901220 | Болт | 4 |
| 41 | 4046637 | Палец | 2 |
| 45 | A590912 | Пружинная шайба | 18 |
| 47 | 4478775 | Палец | 2 |
| 48 | A761000 | Шплинт | 2 |
| 51 | A765050 | Шплинт | 2 |
| 52 | A590124 | Плоская шайба | 2 |
| 54 | 4352659 | Палец | 1 |
| 58 | 4394197 | Тяга | 2 |
| 59 | 4394196 | Проставка | 1 |
| 60 | 4124160 | Проставка | 1 |
| 61 | 4169163 | Проставка | 1 |
| 62 | 4394182 | Палец | 1 |
| 63 | A768050 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
