Фаир леад — HITACHI CX350DR

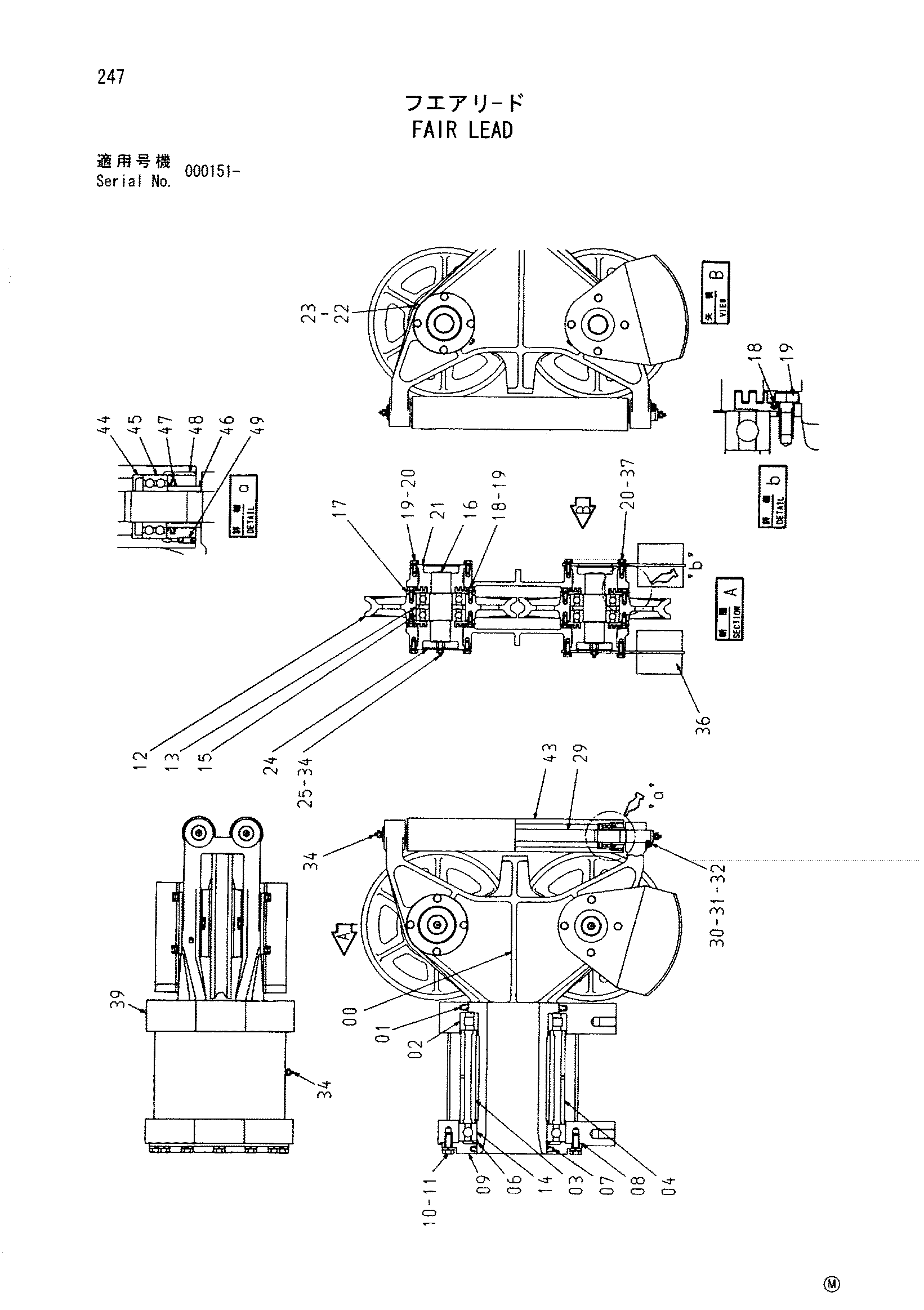

Заводская схема «Фаир леад» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2034740	Рама	1
01	973640	Смазка уплотнение	1
02	973645	Каток подшипник	1
03	419494	Деталь дистант	1
04	419495	Деталь	1
06	419496	Стопорное кольцо	1
07	973642	Смазка уплотнение	1
08	4160143	Регулировочная шайба	2
09	3029633	Фиксатор	1
10	J901640	Болт	12
11	A590916	Пружинная шайба	12
12	3080727	Канатный блок	2
13	455196	Проставка	2
14	956989	Шариковый подшипник	1
15	925052	Шариковый подшипник	4
16	324932	Мост	2
17	447468	Фиксатор	4
18	X21533	Шайба варт	16
19	J901022	Болт	24
20	A590910	Пружинная шайба	16
21	315603	Подшипник	2
22	449918	Палец	2
23	A763016	Шплинт	4
24	316516	Подшипник	2
25	490449	Разъём	2
29	324933	Мост	2
30	X280071	Стопорная пластина	2
31	J900816	Болт	4
32	A590908	Пружинная шайба	4
34	J75482	Пресс-маслёнка	7
36	9729182	Груз	2
37	J901028	Болт	8
39	7015156	Корпус	1
43	448171	Ролик	2
44	44124	Уплотнение	4
45	973643	Подшипник шарик	4
46	416603	Проставка	4
47	973641	Уплотнение смазка	4
48	416604	Гайка киркулар	4
49	M450610	Установочный винт	4

Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
