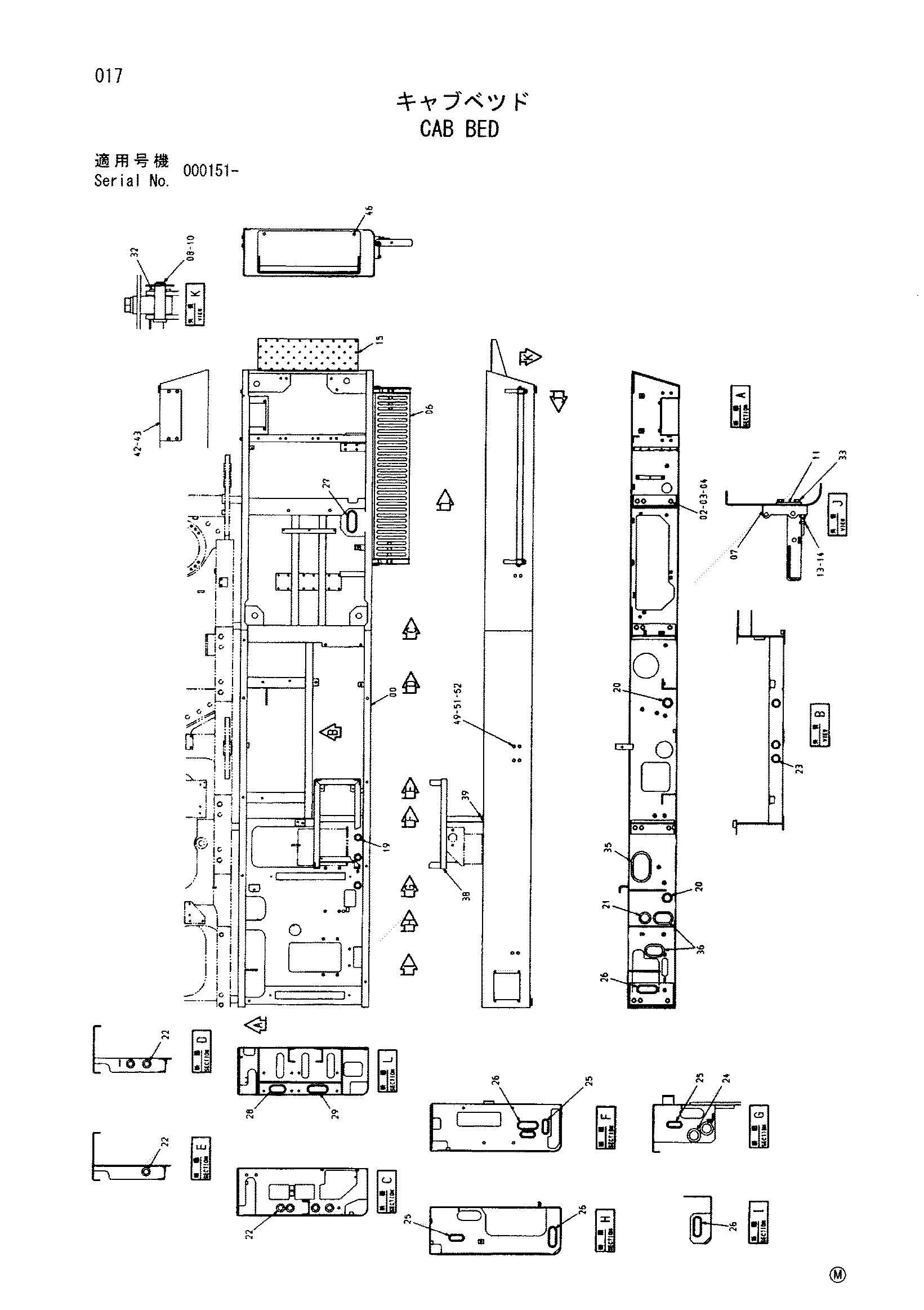

Кабина платформа — HITACHI CX350DR

Заводская схема «Кабина платформа» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005099	Платформа кабина	1
02	J901645	Болт	12
03	A590116	Плоская шайба	12
04	A590916	Пружинная шайба	12
06	8060091	Ступень	1
07	3070254	Кронштейн	2
08	4338267	Палец	2
10	4022700	Стопорный палец	2
11	4340080	Пластина	2
13	J901240	Болт	2
14	J950012	Гайка	2
15	7029488	Ступень	1
19	4184582	Резиновая втулка	3
20	4207839	Резиновая втулка	2
21	4087462	Резиновая втулка	1
22	4203587	Резиновая втулка	7
23	4209294	Резиновая втулка	3
24	4211191	Резиновая втулка	2
25	4209956	Резиновая втулка	4
26	4213560	Резиновая втулка	4
27	4270921	Резиновая втулка	1
28	4213559	Резиновая втулка	1
29	4213560	Резиновая втулка	1
32	A590116	Плоская шайба	2
33	J011225	Болт с шайбой	4
35	4345078	Резиновая прокладка	1
36	4345079	Резиновая прокладка	2
38	7029496	Кронштейн	1
39	J021030	Болт с шайбой	4
42	4471784	Крышка	1
43	J021030	Болт с шайбой	4
46	J011025	Болт с шайбой	5
49	J901225	Болт	8
51	A590912	Пружинная шайба	8
52	J950012	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
