Верхний стрела — HITACHI CX350DR

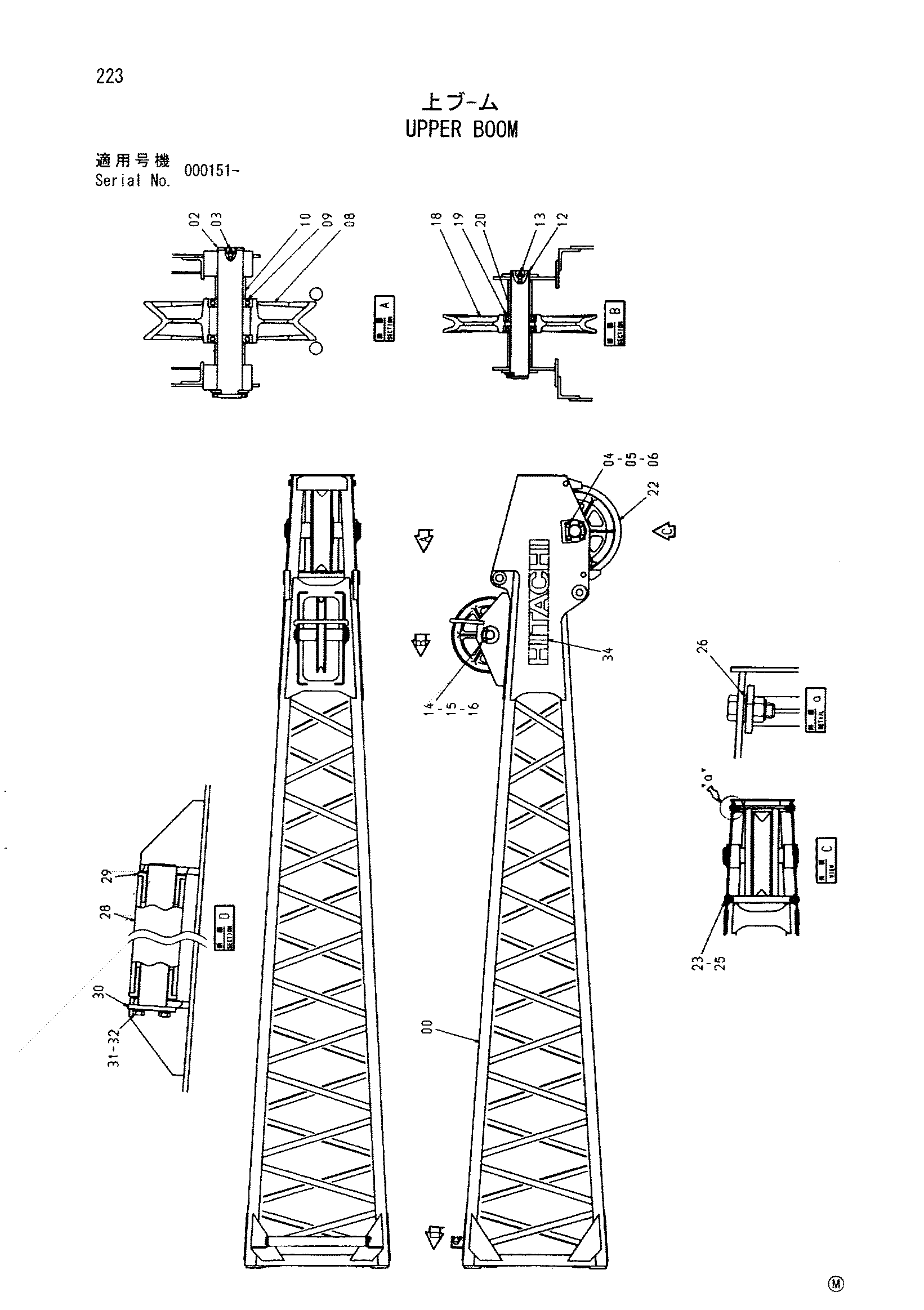

Заводская схема «Верхний стрела» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008302 | Стрела верхний | 1 |
| 02 | 3094874 | Мост | 1 |
| 03 | J75482 | Пресс-маслёнка | 1 |
| 04 | X4247 | Стопорная пластина | 2 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | J921635 | Болт | 4 |
| 08 | 3094814 | Канатный блок | 1 |
| 09 | 944922 | Шариковый подшипник | 2 |
| 10 | 4192791 | Проставка | 2 |
| 12 | 3094891 | Мост | 1 |
| 13 | J75482 | Пресс-маслёнка | 1 |
| 14 | X4246 | Стопорная пластина | 1 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | J901225 | Болт | 2 |
| 18 | 3080672 | Канатный блок | 1 |
| 19 | 971541 | Шариковый подшипник | 2 |
| 20 | 4134797 | Проставка | 2 |
| 22 | 7042172 | Направляющая каната | 1 |
| 23 | J922050 | Болт | 4 |
| 25 | M660020 | U-образная гайка | 4 |
| 26 | A590120 | Плоская шайба | 4 |
| 28 | 4471609 | Ролик | 1 |
| 29 | 4142688 | Втулка | 2 |
| 30 | 9758592 | Мост | 1 |
| 31 | A590908 | Пружинная шайба | 2 |
| 32 | J900816 | Болт | 2 |
| 34 | 4405758 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
