Гидрораспределитель трубопроводы (1) — HITACHI CX350DR

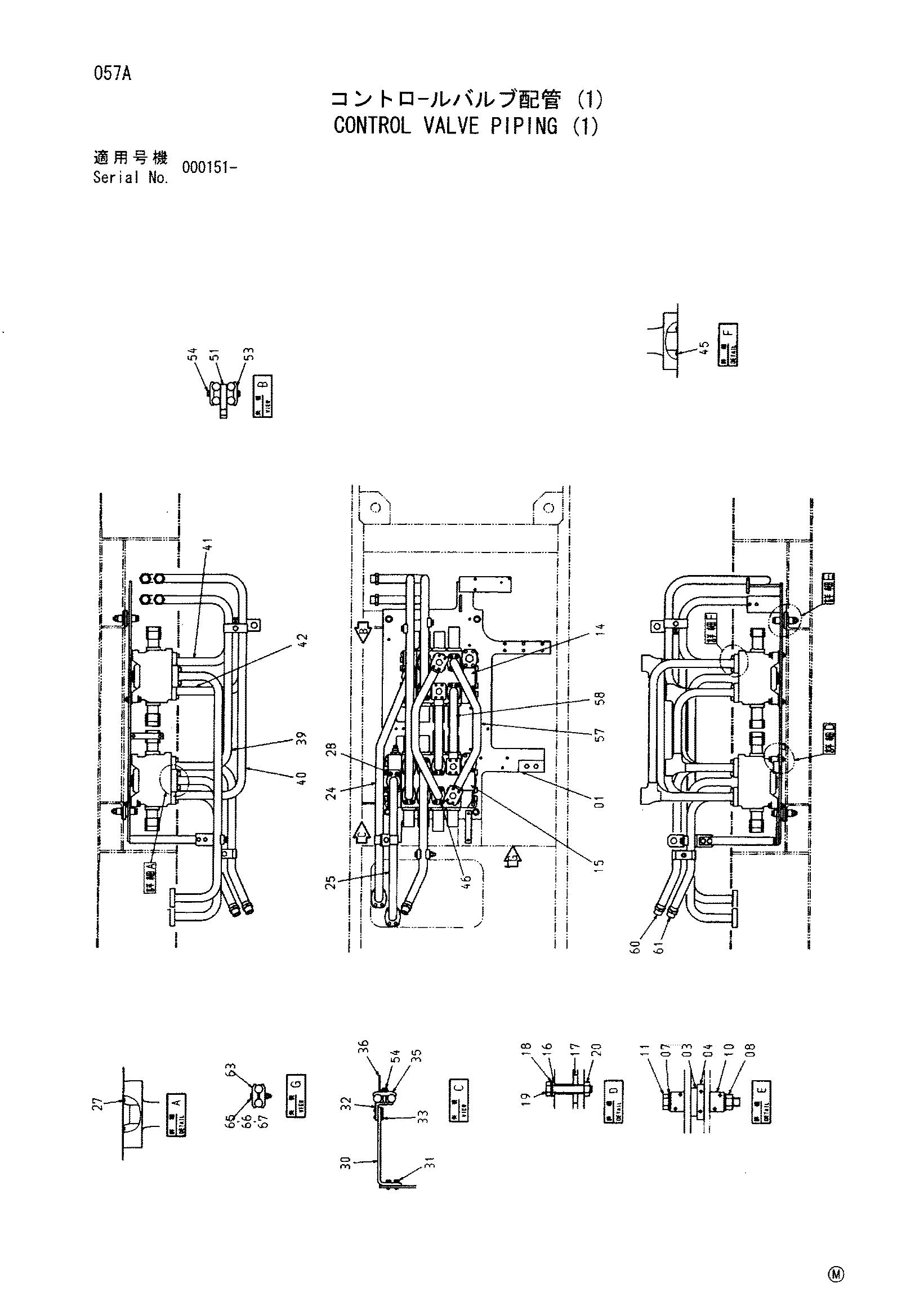

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7042570 | Пластина | 1 |
| 03 | 4314053 | Проставка | 4 |
| 04 | 4314054 | Резиновая прокладка | 2 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | M660012 | U-образная гайка | 4 |
| 10 | 4346042 | Втулка | 8 |
| 11 | J901290 | Болт | 4 |
| 14 | 4474046 | Гидрораспределитель | 1 |
| 15 | 4474045 | Гидрораспределитель | 1 |
| 16 | 4172242 | Резиновая втулка | 6 |
| 17 | 4172243 | Резиновая прокладка | 6 |
| 18 | A590110 | Плоская шайба | 6 |
| 19 | J901055 | Болт | 6 |
| 20 | M660010 | U-образная гайка | 6 |
| 24 | 8088426 | Трубка | 1 |
| 25 | 9741059 | Трубка | 1 |
| 27 | A811040 | Уплотнительное кольцо | 2 |
| 28 | M341245 | Болт с внутренним шестигранником | 8 |
| 30 | 4318469 | Кронштейн | 1 |
| 31 | J021030 | Болт с шайбой | 2 |
| 32 | 4318470 | Кронштейн | 1 |
| 33 | J021230 | Болт с шайбой | 2 |
| 35 | 4189860 | Хомут трубки | 1 |
| 36 | 4331935 | Кронштейн | 1 |
| 39 | 8088425 | Трубка | 1 |
| 40 | 8088424 | Трубка | 1 |
| 41 | 8088423 | Трубка | 1 |
| 42 | 8088422 | Трубка | 1 |
| 45 | A811035 | Уплотнительное кольцо | 14 |
| 46 | M341036 | Болт с внутренним шестигранником | 56 |
| 51 | 4474744 | Пластина | 1 |
| 53 | 4189860 | Хомут трубки | 2 |
| 54 | J011265 | Болт с шайбой | 3 |
| 57 | 8088427 | Трубка | 2 |
| 58 | 9740303 | Трубка | 2 |
| 60 | 8089839 | Трубка | 1 |
| 61 | 8089840 | Трубка | 1 |
| 63 | 4189860 | Хомут трубки | 2 |
| 65 | J901280 | Болт | 1 |
| 66 | A590912 | Пружинная шайба | 1 |
| 67 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
