Подъёмный механизм устройство (драглине) — HITACHI CX350DR

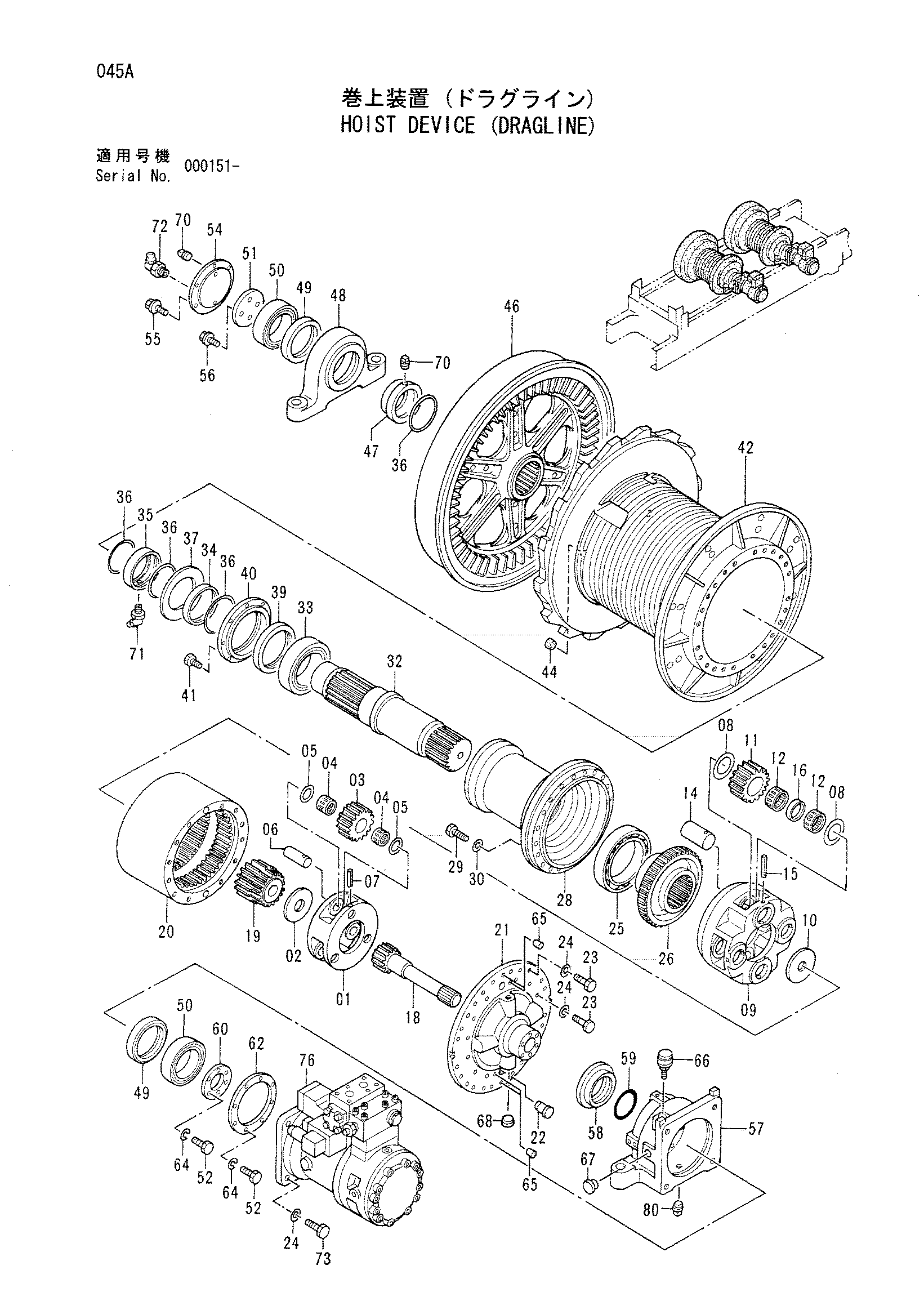

Заводская схема «Подъёмный механизм устройство (драглине)» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2034670	Водило	1
02	4181100	Проставка	1
03	3058131	Планетарная шестерня	3
04	4443139	Игольчатый подшипник	6
05	4135227	Упорная пластина	6
06	4284563	Палец	3
07	4513294	Пружинный штифт	3
08	4219595	Упорная пластина	8
09	1018689	Водило	1
10	4181102	Проставка	1
11	3058129	Планетарная шестерня	4
12	4192976	Игольчатый подшипник	8
14	4308938	Палец	4
15	4192021	Пружинный штифт	4
16	4201466	Проставка	4
18	2036888	Вал проп.	1
19	3063640	Солнечная шестерня	1
20	2036885	Коронная шестерня	1
21	2034665	Крышка барабан	1
22	4308939	Установочный штифт	2
23	J932055	Болт	36
24	4018545	Шайба	40
25	4314093	Шариковый подшипник	1
26	2034664	Муфта шестерня	1
28	2034662	Барабан	1
29	J931475	Болт	20
30	4339510	Шайба	20
32	2034663	Вал	1
33	4513797	Подшипник. спх.рол.	1
34	4308941	Втулка	1
35	4313572	Втулка	1
36	A810140	Уплотнительное кольцо	4
37	4308942	Пластина	1
39	4052860	Масляное уплотнение	1
40	3063639	Фиксатор	1
41	J011230	Болт с шайбой	8
42	0003046	Барабан	1
44	456336	Пробка	2
46	1018687	Барабан тормоз	1
47	4308940	Втулка	1
48	2034669	Педестал	1
49	923911	Масляное уплотнение	2
50	4507868	Подшипник. спх.рол.	2
51	4284566	Фиксатор	1
54	4308944	Крышка	1
55	J010820	Болт с шайбой	6
56	J011230	Болт с шайбой	18
57	2034668	Педестал	1
58	4455706	Втулка	1
59	A810120	Уплотнительное кольцо	1
60	4284576	Фиксатор	1
62	4308943	Фиксатор	1
65	431578	Пробка	4
66	989058	Сапун	1
67	971380	Указатель уровня	1
68	94-2014	Пробка	2
70	94-2021	Пробка	2
71	J75581	Пресс-маслёнка	1
72	4146061	Пресс-маслёнка	1
73	J932065	Болт	4
76	4455556	Гидромотор плунжер	1
80	94-2013	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
