Гидроцилиндр. масляный — HITACHI CX350DR

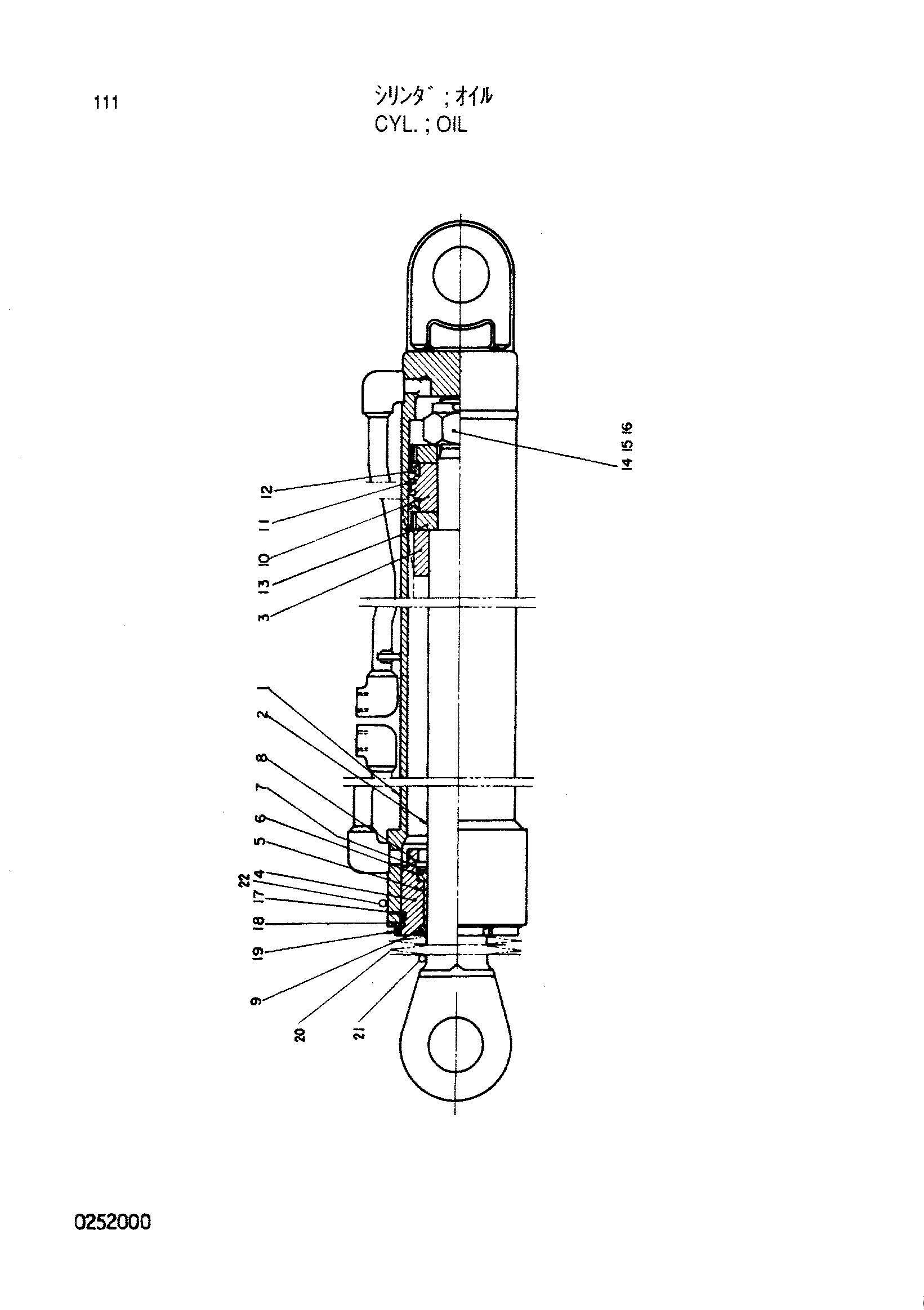

Заводская схема «Гидроцилиндр. масляный» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4161495 | Гидроцилиндр. масляный | 1 | |
| 1 | 0252001 | Гидроцилиндр. трубка-в сборе | 1 |
| 2 | 0252002 | Поршень шток-в сборе | 1 |
| 3 | 0252003 | Проставка | 1 |
| 4 | 0252004 | Гидроцилиндр. головка | 1 |
| 5 | 988681 | Втулка | 1 |
| 6 | 4085460 | U-образная манжета | 1 |
| 7 | 4508148 | Манжета хеадер | 1 |
| 8 | 988682 | Стопорное кольцо | 1 |
| 9 | 4092194 | Грязесъёмное кольцо | 1 |
| 10 | 0252005 | Поршень | 1 |
| 11 | 933771 | Поршневое кольцо | 2 |
| 12 | 0126101 | Кольцо | 2 |
| 13 | 4043331 | У-ринг держатель | 2 |
| 14 | 4004673 | Корончатая гайка | 1 |
| 15 | A768080 | Шплинт | 1 |
| 16 | 0252006 | Регулировочная шайба | 1 |
| 17 | 992446 | Уплотнительное кольцо | 1 |
| 18 | 4103692 | Уплотнительное кольцо | 1 |
| 19 | 4039697 | Стопорная шайба | 1 |
| 20 | 0252007 | Защитный чехол | 1 |
| 21 | 0252008 | Лента | 1 |
| 22 | 0252007 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
