Гидрораспределитель трубопроводы (2) — HITACHI CX350DR

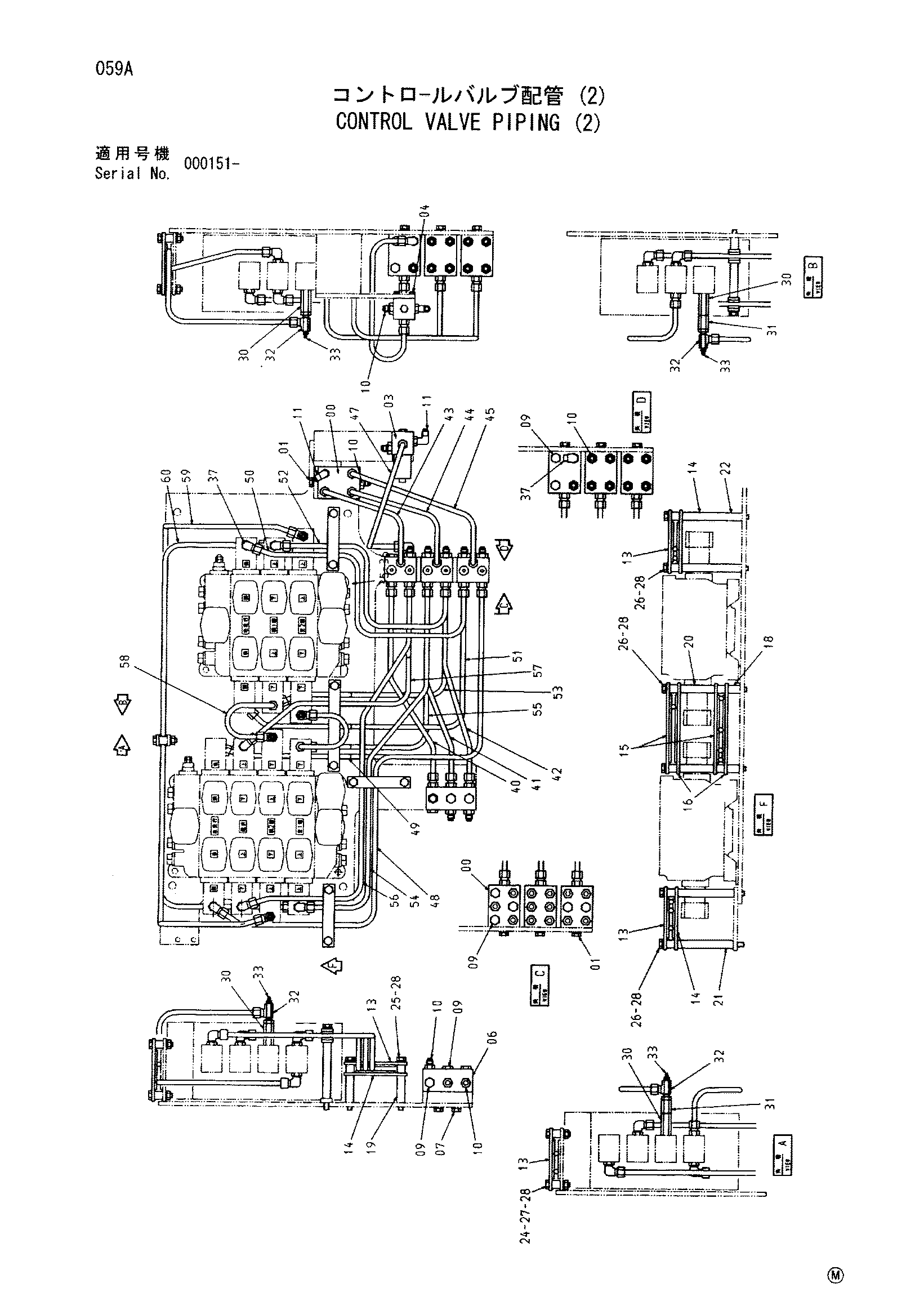

Заводская схема «Гидрораспределитель трубопроводы (2)» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314477 | Челночный клапан | 4 |
| 01 | J011025 | Болт с шайбой | 8 |
| 03 | 4302289 | Электромагнитный клапан | 1 |
| 04 | J010620 | Болт с шайбой | 2 |
| 06 | 3064716 | Коллектор | 1 |
| 07 | J011050 | Болт с шайбой | 2 |
| 09 | 4093624 | Пробка | 16 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200467 | Адаптер | 14 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9740681 | Хомут | 4 |
| 14 | 9741175 | Хомут | 3 |
| 15 | 9740682 | Хомут | 2 |
| 16 | 9741176 | Хомут | 2 |
| 18 | 4198834 | Проставка | 2 |
| 19 | 4313965 | Проставка | 2 |
| 20 | 4314042 | Проставка | 2 |
| 21 | 4475939 | Проставка | 2 |
| 22 | 4314045 | Проставка | 2 |
| 24 | J901045 | Болт | 2 |
| 25 | J901002 | Болт | 2 |
| 26 | J901013 | Болт | 6 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 10 |
| 30 | 4342964 | Переходник | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4202564 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4350029 | Штуцер трубки | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4346128 | Штуцер | 4 |
| 35 | 4317623 | Штуцер трубки | 25 |
| 36 | 964255 | Уплотнительное кольцо | 25 |
| 37 | 4317622 | Штуцер трубки | 13 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 3064717 | Трубка | 1 |
| 41 | 3064718 | Трубка | 1 |
| 42 | 3064719 | Трубка | 1 |
| 43 | 3064737 | Трубка | 1 |
| 44 | 3064738 | Трубка | 1 |
| 45 | 3064739 | Трубка | 1 |
| 47 | 3095522 | Трубка | 1 |
| 48 | 3095523 | Трубка | 1 |
| 49 | 3095524 | Трубка | 1 |
| 50 | 3095525 | Трубка | 1 |
| 51 | 3095526 | Трубка | 1 |
| 52 | 3095527 | Трубка | 1 |
| 53 | 3095528 | Трубка | 1 |
| 54 | 3095529 | Трубка | 1 |
| 55 | 3095530 | Трубка | 1 |
| 56 | 3095531 | Трубка | 1 |
| 57 | 3095532 | Трубка | 1 |
| 58 | 4475831 | Трубка | 2 |
| 59 | 3095533 | Трубка | 1 |
| 60 | 3095534 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
