Центральный коллектор (плоский башмак тип) — HITACHI CX350DR

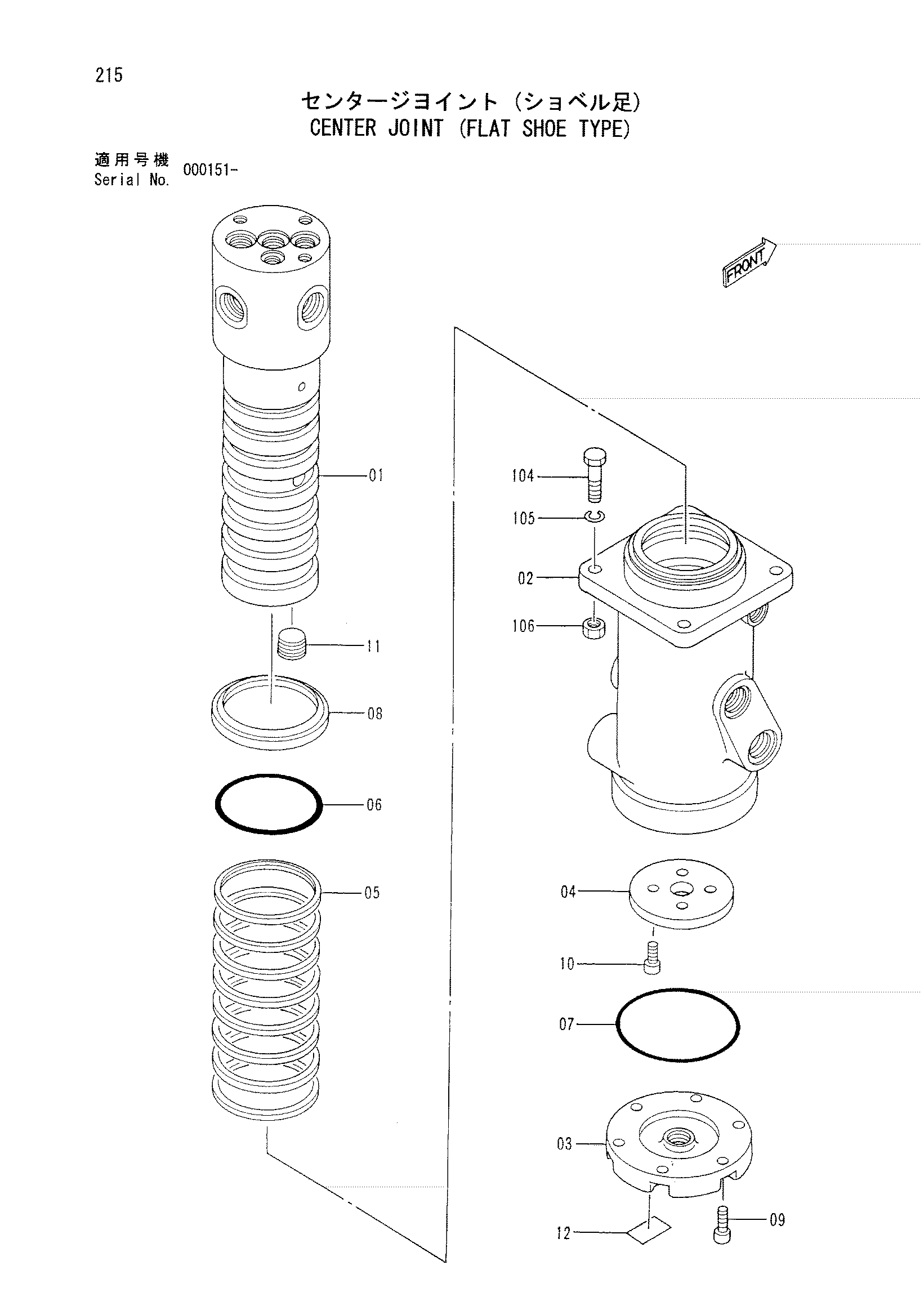

Заводская схема «Центральный коллектор (плоский башмак тип)» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 4307082 | Центральный коллектор в сборе | 1 |
| 01 | 4345568 | Шпиндель | 1 |
| 02 | 4345569 | Корпус | 1 |
| 03 | 4345570 | Колпачок | 1 |
| 04 | 4345571 | Ограничитель | 1 |
| 05 | 4345572 | Уплотнение | 8 |
| 06 | 4345573 | Уплотнительное кольцо | 1 |
| 07 | A811110 | Уплотнительное кольцо | 1 |
| 08 | 4345574 | Пылезащитное уплотнение | 1 |
| 09 | M340825 | Болт с внутренним шестигранником | 6 |
| 10 | M340820 | Болт с внутренним шестигранником | 4 |
| 11 | 94-2014 | Пробка | 4 |
| 12 | 4345575 | Информационная табличка | 1 |
| 104 | J901245 | Болт | 4 |
| 105 | A590912 | Пружинная шайба | 4 |
| 106 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
