Нижний стрела — HITACHI CX350DR

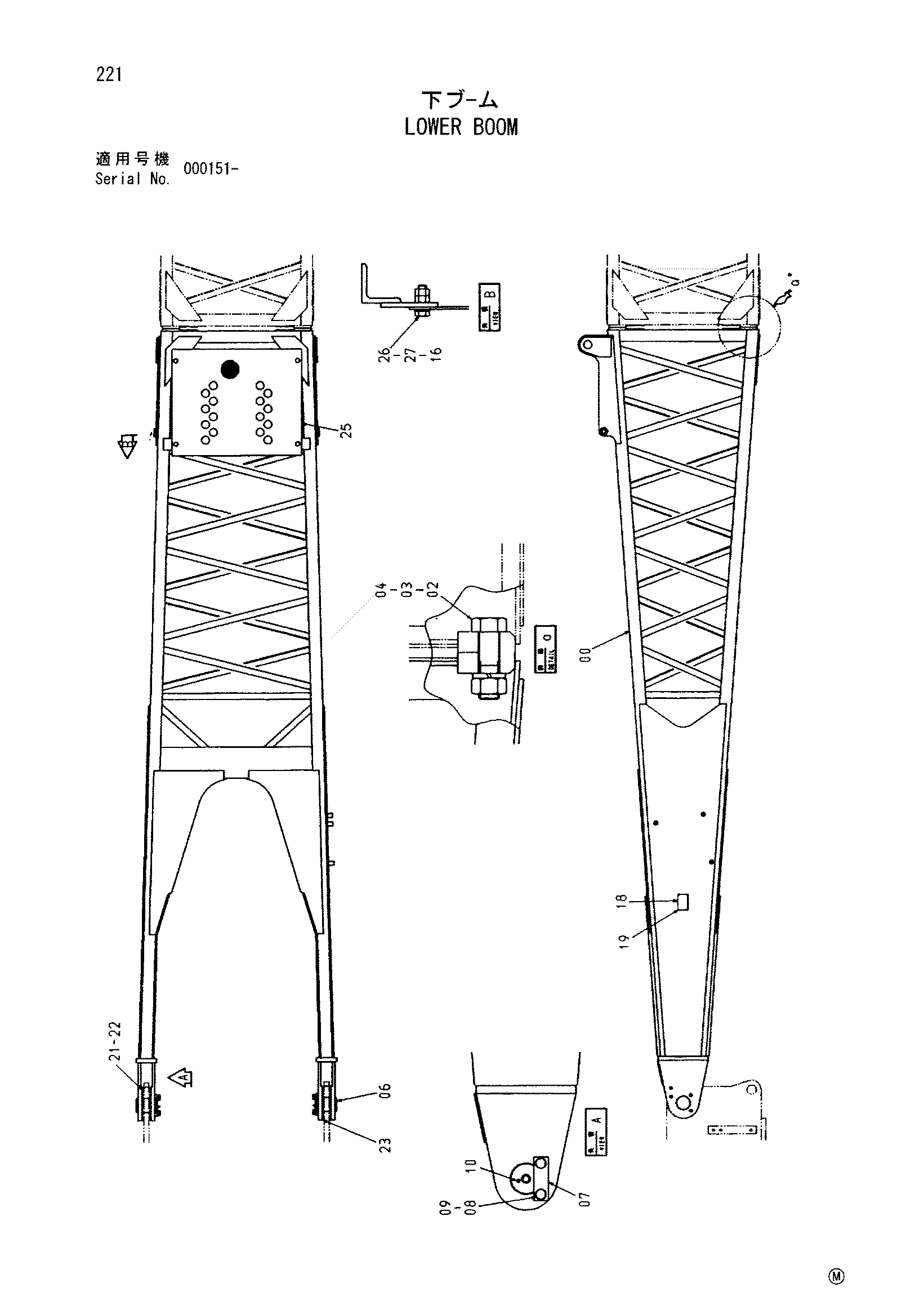

Заводская схема «Нижний стрела» для HITACHI CX350DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008294 | Стрела нижний | 1 |
| 02 | 453489 | Болт | 4 |
| 03 | 942233 | Гайка | 4 |
| 04 | A590939 | Пружинная шайба | 4 |
| 06 | 3041890 | Палец | 2 |
| 07 | 4281908 | Стопорная пластина | 2 |
| 08 | J922040 | Болт | 4 |
| 09 | J257220 | Пружинная шайба | 4 |
| 10 | J75481 | Пресс-маслёнка | 2 |
| 16 | J950016 | Гайка | 8 |
| 18 | 457517 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 4 |
| 21 | 4308720 | Регулировочная шайба | 2 |
| 22 | 4308721 | Регулировочная шайба | 2 |
| 23 | 4346034 | Регулировочная шайба | 4 |
| 25 | 3095813 | Сиденье | 1 |
| 26 | J901650 | Болт | 4 |
| 27 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX350DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
