Насос трубопроводы (1-3) — HITACHI CX2000

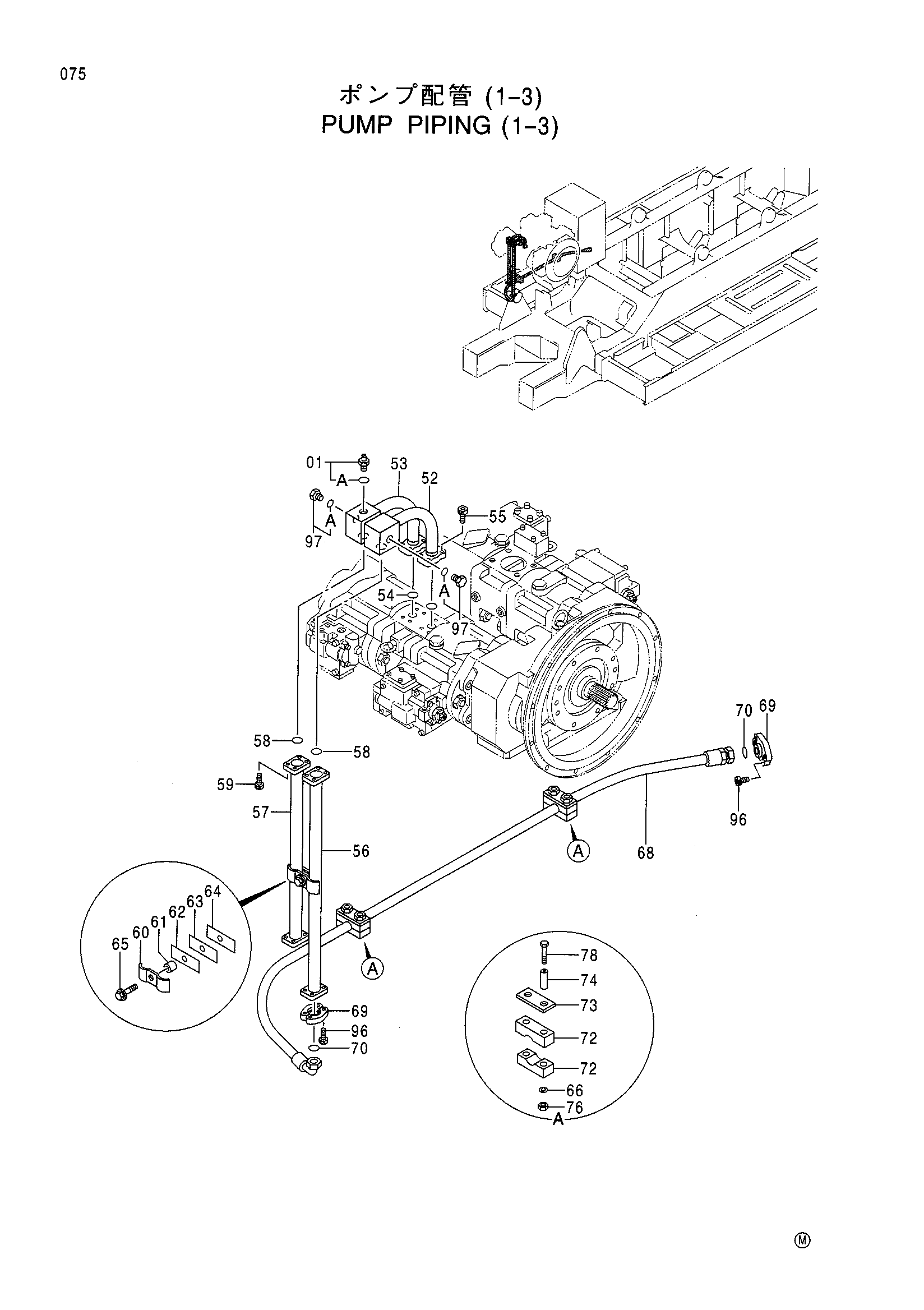

Заводская схема «Насос трубопроводы (1-3)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4339754 | Датчик давления | 1 |
| 01A | 4150302 | Уплотнительное кольцо | 1 |
| 52 | 8072617 | Трубка | 1 |
| 53 | 8072616 | Трубка | 1 |
| 54 | A811035 | Уплотнительное кольцо | 2 |
| 55 | M341236 | Болт с внутренним шестигранником | 8 |
| 56 | 8065742 | Трубка | 1 |
| 57 | 8065740 | Трубка | 1 |
| 58 | A811035 | Уплотнительное кольцо | 2 |
| 59 | M341236 | Болт с внутренним шестигранником | 8 |
| 60 | 4367900 | Хомут трубки | 1 |
| 61 | 4367908 | Проставка | 1 |
| 62 | 4367906 | Регулировочная шайба 1.6 | 2 |
| 63 | 4367905 | Регулировочная шайба 1.2 | 1 |
| 64 | 4367907 | Регулировочная шайба 0.3 | 2 |
| 65 | J011260 | Болт с шайбой | 1 |
| 66 | A590912 | Пружинная шайба | 4 |
| 68 | 4367885 | Шланг | 1 |
| 69 | 4085560 | Разъёмный фланец | 4 |
| 70 | 966993 | Уплотнительное кольцо | 2 |
| 72 | 4341808 | Хомут шланга | 4 |
| 73 | 4341803 | Пластина | 2 |
| 74 | 4205614 | Проставка | 4 |
| 76 | J950012 | Гайка | 4 |
| 78 | J901285 | Болт | 4 |
| 96 | M341245 | Болт с внутренним шестигранником | 8 |
| 97 | 4092534 | Пробка | 2 |
| 97A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
