Быстросъёмное устройство монитор выключатель — HITACHI CX2000

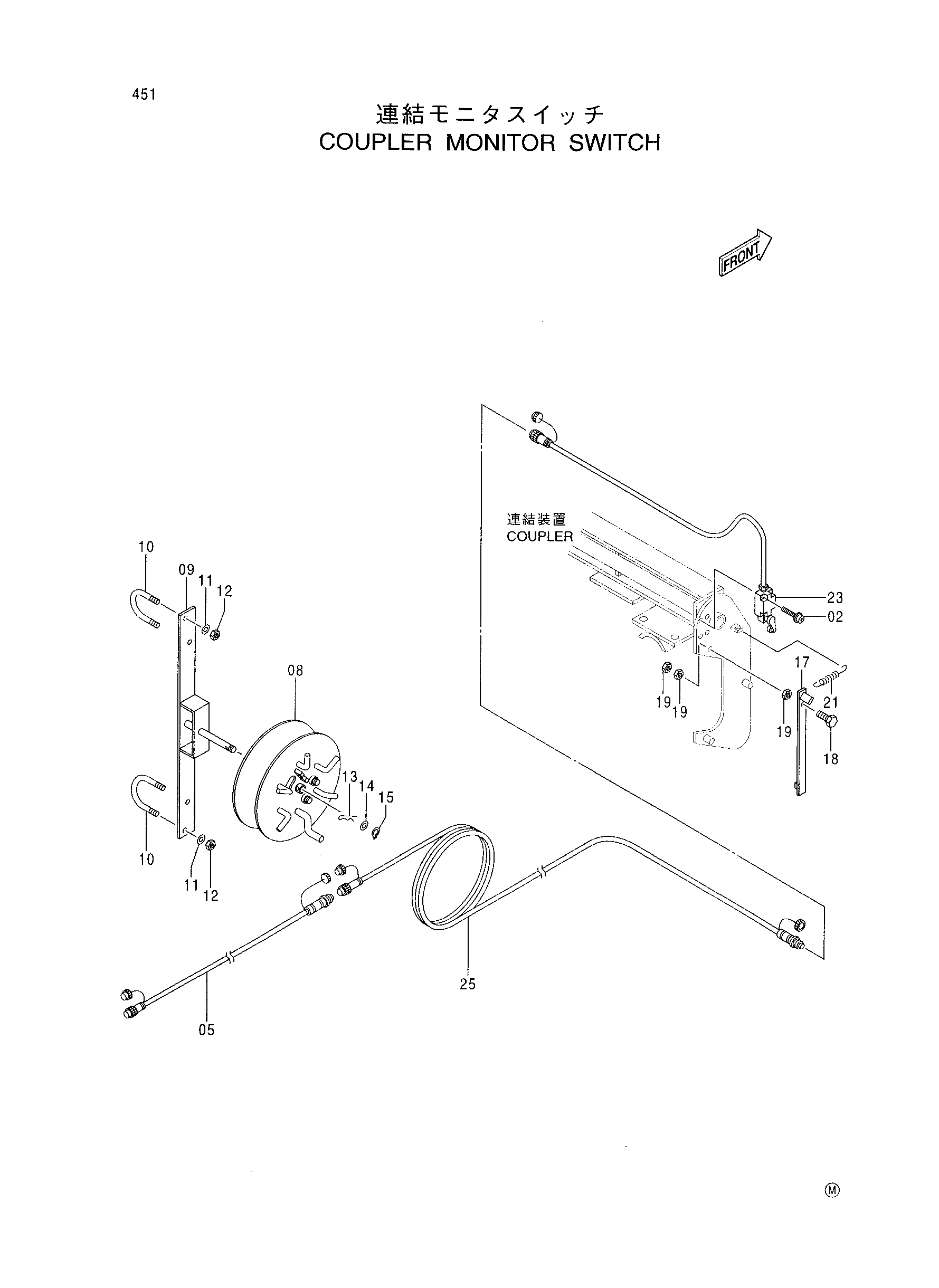

Заводская схема «Быстросъёмное устройство монитор выключатель» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J450540 | Винт с шайбой | 4 |
| 05 | 4388760 | Жгут проводов | 1 |
| 08 | 7007190 | Реел трос | 1 |
| 09 | 8049060 | Кронштейн | 1 |
| 10 | 4138661 | U-образный болт | 2 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | 487041 | Стопорный палец | 1 |
| 14 | A590120 | Плоская шайба | 1 |
| 15 | 959500 | Стопорное кольцо | 1 |
| 17 | 9748709 | Рычаг | 1 |
| 18 | M261671 | Болт | 1 |
| 19 | J950016 | Гайка | 3 |
| 21 | 443067 | Пружина растяжения | 1 |
| 23 | 4398357 | Выключатель концевой | 1 |
| 25 | 4398363 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
