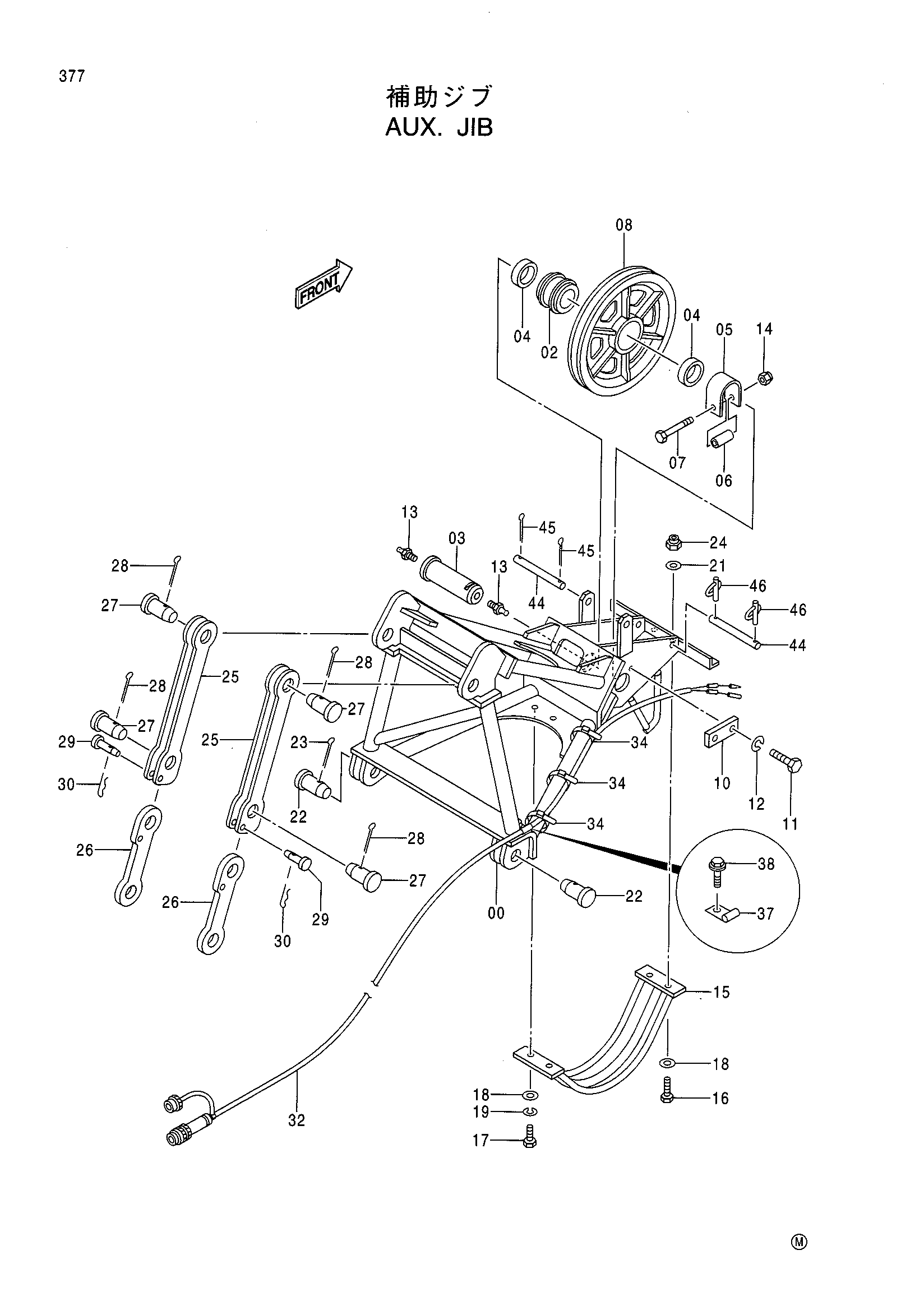

Дополнительный. гусёк стрелы — HITACHI CX2000
Заводская схема «Дополнительный. гусёк стрелы» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006069 | Гусёк стрелы | 1 |
| 02 | 4117993 | Роликовый подшипник | 1 |
| 03 | 4436134 | Палец | 1 |
| 04 | 4436133 | Проставка | 2 |
| 05 | 4156755 | Проставка | 1 |
| 06 | 4141304 | Проставка | 1 |
| 07 | J901005 | Болт | 1 |
| 08 | 3080923 | Канатный блок | 1 |
| 10 | X4248 | Стопорная пластина | 1 |
| 11 | J912035 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 13 | J75482 | Пресс-маслёнка | 2 |
| 14 | M660010 | U-образная гайка | 1 |
| 15 | 7038347 | Направляющая каната | 1 |
| 16 | J901245 | Болт | 2 |
| 17 | J901228 | Болт | 2 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | A590912 | Пружинная шайба | 2 |
| 21 | 449490 | Шайба | 2 |
| 22 | 4102094 | Палец | 2 |
| 23 | 4043750 | Стопорный палец | 2 |
| 24 | M660012 | U-образная гайка | 2 |
| 25 | 9719928 | Тяга | 2 |
| 26 | 4156898 | Тяга | 2 |
| 27 | 4141300 | Палец | 4 |
| 28 | A761000 | Шплинт | 4 |
| 29 | 4141297 | Палец | 2 |
| 30 | K422098 | Стопорный палец | 2 |
| 32 | 4408356 | Жгут проводов | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 37 | 4190271 | Зажим | 1 |
| 38 | J011020 | Болт с шайбой | 1 |
| 44 | 4406465 | Палец | 2 |
| 45 | A768045 | Шплинт | 2 |
| 46 | 4001834 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
