Башенный гусёк стрелы вставка 9M — HITACHI CX2000

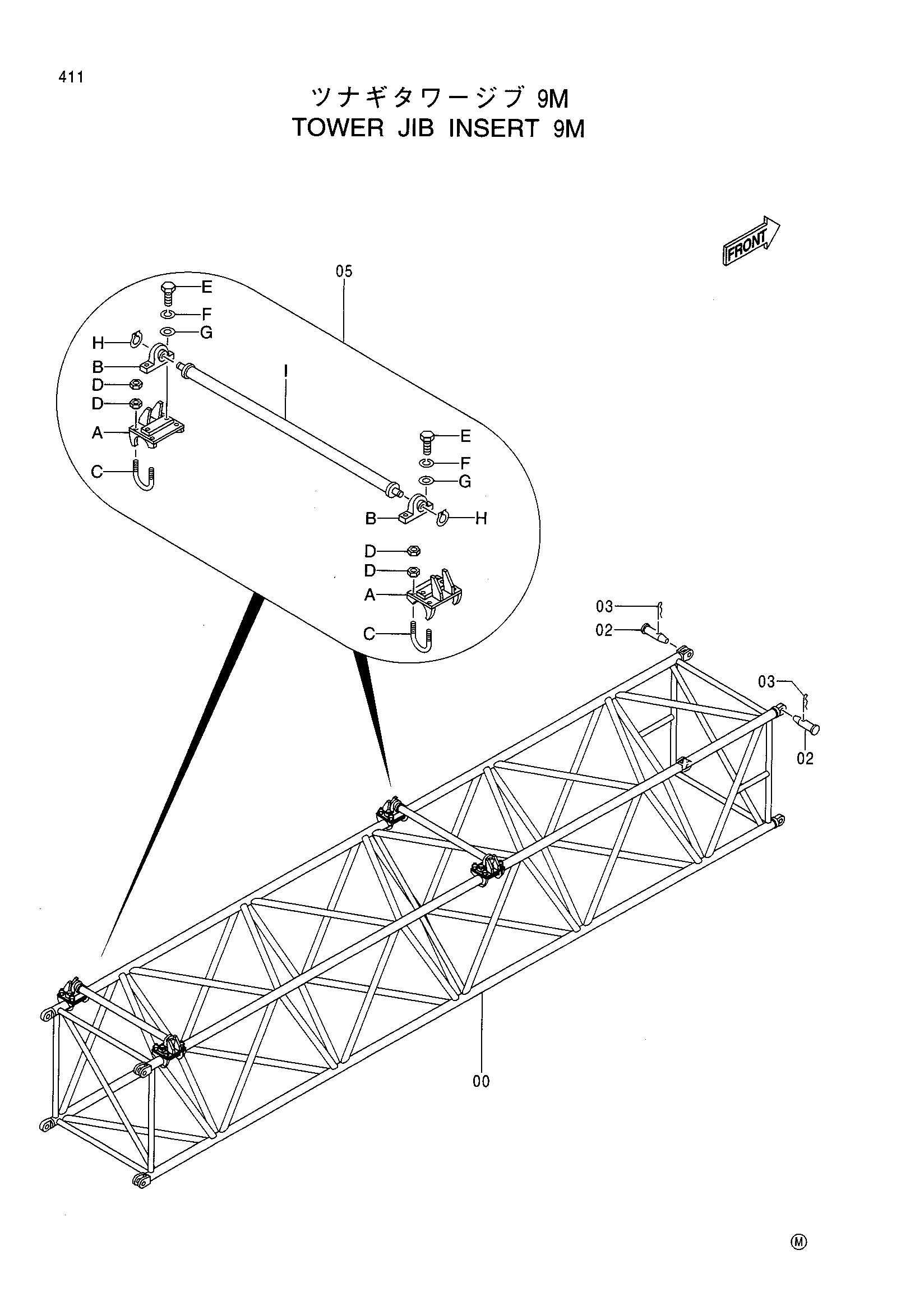

Заводская схема «Башенный гусёк стрелы вставка 9M» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9175813 | Башенный гусёк стрелы вставка в сборе | 1 | |
| 00 | 6015135 | Стрела вставка | 1 |
| 02 | 4365916 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 05 | 9152837 | Направляющая каток | 2 |
| 05A | 8071133 | Кронштейн | 2 |
| 05B | 4420385 | Подшипник. блок | 2 |
| 05C | 4292474 | U-образный болт | 4 |
| 05D | J950010 | Гайка | 16 |
| 05E | J901440 | Болт | 4 |
| 05F | A590914 | Пружинная шайба | 4 |
| 05G | A590114 | Плоская шайба | 4 |
| 05H | 991342 | Стопорное кольцо | 2 |
| 05I | 9749351 | Ролик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
