Картер привода ГРМ и кожух маховика — HITACHI CX2000

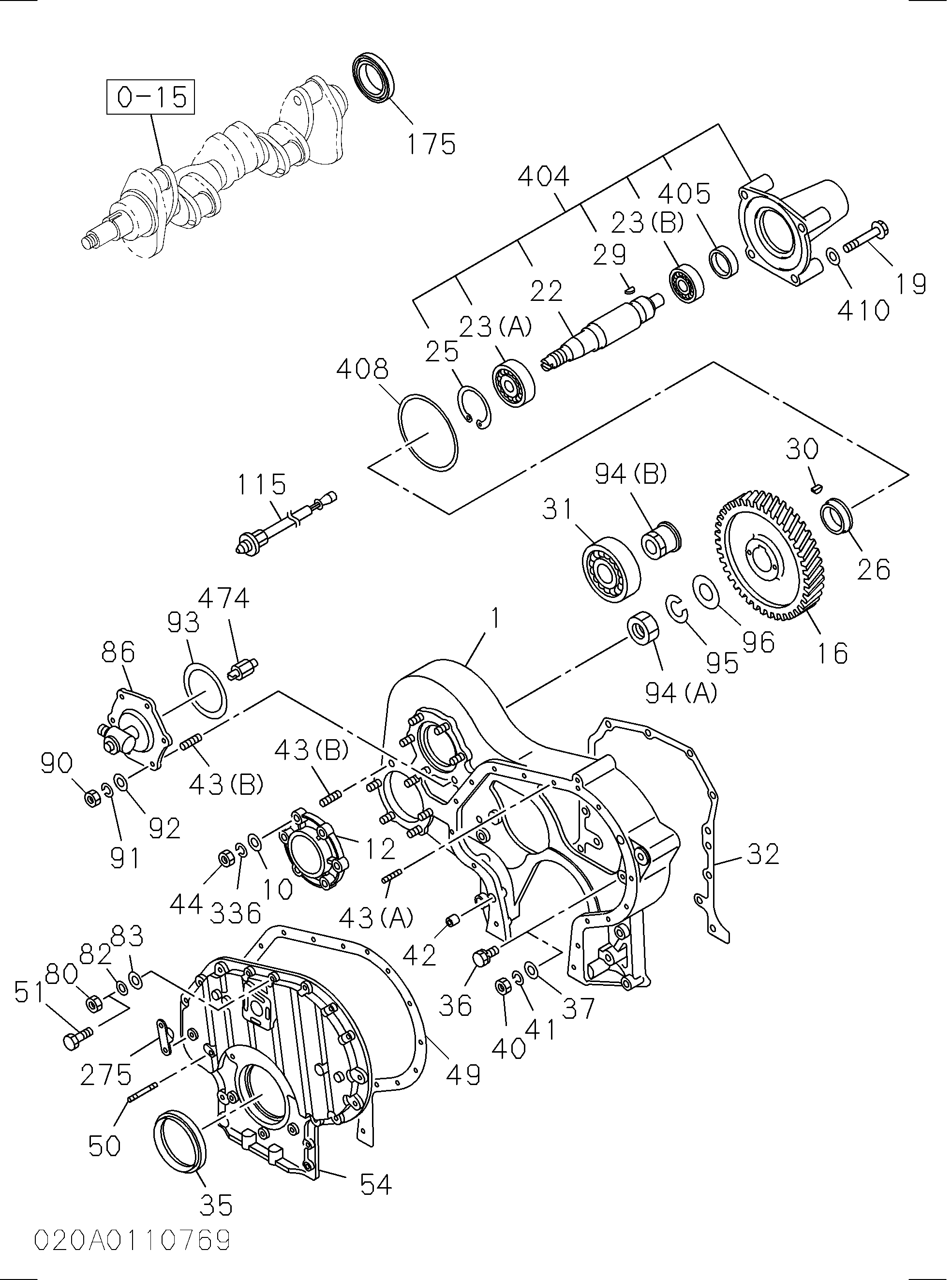

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1113110340 | Корпус тиминг шестерня | 1 |
| 2(A) | 1113414703 | Корпус маховик | 1 |
| 2(A) | 1113416551 | Корпус маховик | 1 |
| 10 | 9091605080 | Шайба PL, подшипник крышка | 6 |
| 12 | 1113250190 | Крышка подшипник, шестерня корпус, передний | 1 |
| 16 | 1125240131 | Шестерня впрыск насос привод | 1 |
| 19 | 1090440311 | Болт подшипник корпус | 4 |
| 22 | 1125320111 | Вал привод, впрыск насос | 1 |
| 23(A) | 1098001180 | Подшипник привод вал | 1 |
| 23(B) | 1098001170 | Подшипник привод вал | 1 |
| 25 | 9091805720 | Кольцо стопорный, подшипник | 1 |
| 26 | 1113290080 | Адаптер | 1 |
| 29 | 9080556220 | Шпонка муфта | 1 |
| 30 | 9080555190 | Шпонка привод шестерня | 1 |
| 32 | 1113120160 | Прокладка шестерня корпус TO C/BL | 1 |
| 35 | 1096254420 | Уплотнение масляный, коленчатый вал передний | 1 |
| 36 | 0500512300 | Болт шестерня корпус | 6 |
| 36 | 0168062650 | Болт шестерня корпус | 3 |
| 36 | 9023610280 | Болт шестерня корпус | 1 |
| 36 | 0108108350 | Болт шестерня корпус | 1 |
| 37 | 9098519500 | Шайба PL, шестерня корпус | 1 |
| 37 | 1095031831 | Шайба PL, шестерня корпус | 1 |
| 40 | 9991104120 | Гайка шестерня корпус | 3 |
| 41 | 9091505120 | Шайба LK, шестерня корпус | 6 |
| 42 | 9113190652 | Довел шестерня корпус крышка | 2 |
| 43(A) | 1093020481 | Шпилька подшипник крышка | 4 |
| 43(A) | 1093020481 | Шпилька подшипник крышка | 4 |
| 43(B) | 1093000500 | Шпилька подшипник крышка | 12 |
| 43(B) | 1093000500 | Шпилька подшипник крышка | 12 |
| 44 | 9091104080 | Гайка подшипник крышка | 6 |
| 49 | 1113220510 | Прокладка шестерня корпус TO крышка | 1 |
| 51 | 0501510350 | Болт шестерня корпус крышка | 8 |
| 51 | 0501510450 | Болт шестерня корпус крышка | 1 |
| 51 | 0501510250 | Болт шестерня корпус крышка | 3 |
| 51 | 0238010350 | Болт шестерня корпус крышка | 2 |
| 54 | 1113210234 | Крышка шестерня корпус | 1 |
| 80 | 9091104100 | Гайка крышка | 4 |
| 80 | 9091104100 | Гайка крышка | 4 |
| 82 | 9091505100 | Шайба LK, крышка | 4 |
| 82 | 9091505100 | Шайба LK, крышка | 4 |
| 83 | 9091605100 | Шайба PL, крышка | 4 |
| 86 | 1858600441 | Угловой штуцер такхометер привод | 1 |
| 90 | 9091104080 | Гайка угловой штуцер | 6 |
| 91 | 9091505080 | Шайба LK, угловой штуцер | 6 |
| 92 | 9091605080 | Шайба PL, угловой штуцер | 6 |
| 93 | 1096234670 | Прокладка угловой штуцер | 1 |
| 94(A) | 9991115240 | Гайка шестерня | 1 |
| 95 | 9091505240 | Шайба LK, шестерня | 1 |
| 96 | 9091605240 | Шайба PL, шестерня | 1 |
| 115 | 1815104651 | Датчик револутион, ENG SPD | 1 |
| 175 | 1096254410 | Уплотнение масляный, CR/вал, RR | 1 |
| 204 | 9091505140 | Шайба LK, корпус | 1 |
| 205 | 9991104140 | Гайка корпус | 1 |
| 206 | 9113490490 | Крышка стартер обратный отверстие | 1 |
| 211 | 1090330020 | Болт корпус | 10 |
| 211 | 1090330030 | Болт корпус | 2 |
| 211 | 0501408400 | Болт корпус | 6 |
| 213(A) | 9113420190 | Поинтер маховик корпус | 1 |
| 224 | 9044114350 | Шпилька стартер | 3 |
| 229 | 1113490730 | Крышка тиминг обратный отверстие | 1 |
| 229 | 1113491220 | Крышка тиминг обратный отверстие | 1 |
| 231 | 9019008120 | Болт крышка | 2 |
| 231 | 0500408120 | Болт крышка | 2 |
| 275 | 1113270180 | Поинтер тиминг обратный отверстие | 1 |
| 275 | 1113270180 | Поинтер тиминг обратный отверстие | 1 |
| 336 | 9091505080 | Шайба LK, подшипник крышка | 6 |
| 404 | 1125300111 | Корпус в сборе подшипник, впрыск насос | 1 |
| 405 | 1096251340 | Уплотнение масляный, подшипник корпус | 1 |
| 408 | 1096234680 | Прокладка подшипник корпус TO шестерня корпус | 1 |
| 410 | 1096234690 | Прокладка подшипник корпус | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
