Верхний стрела — HITACHI CX2000

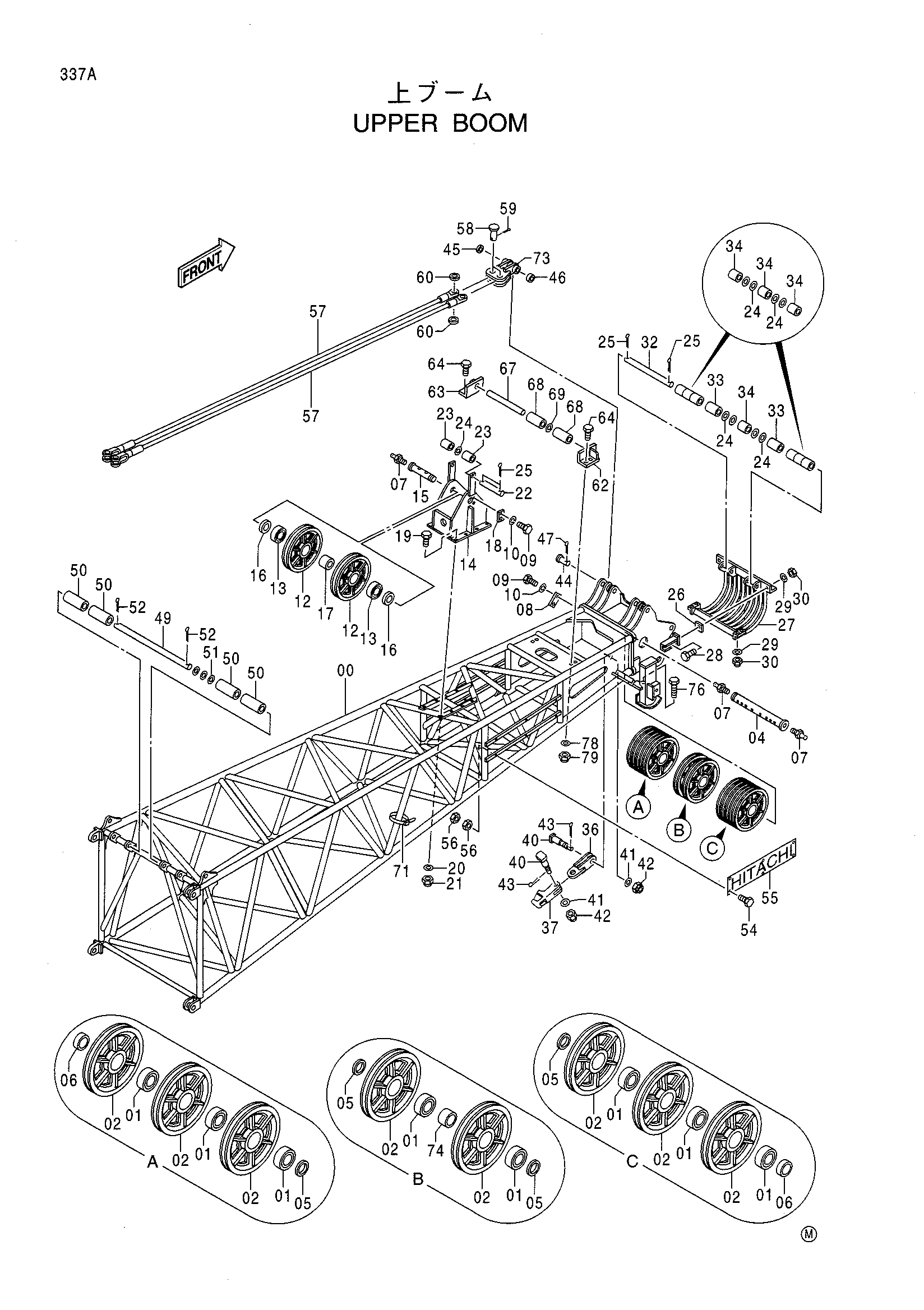

Заводская схема «Верхний стрела» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007627	Стрела верхний	1
01	4361339	Роликовый подшипник	8
02	3080920	Канатный блок	8
04	3085253	Мост	1
05	4118820	Проставка	4
06	4142506	Проставка	2
07	J75482	Пресс-маслёнка	3
08	X4249	Стопорная пластина	2
09	J932035	Болт	6
10	A590920	Пружинная шайба	6
12	3080919	Канатный блок	2
13	4117993	Роликовый подшипник	2
14	7036204	Кронштейн	1
15	4142503	Мост	1
16	4124160	Проставка	2
17	4142505	Проставка	1
18	X4248	Стопорная пластина	1
19	J901650	Болт	8
20	A590116	Плоская шайба	8
21	M660016	U-образная гайка	8
22	4142504	Палец	1
23	4142502	Ролик	2
24	A590130	Плоская шайба	13
25	A768045	Шплинт	4
26	4145918	Регулировочная шайба 2.3	4
27	7038661	Направляющая каната	1
28	J901240	Болт	2
29	A590112	Плоская шайба	6
30	M660012	U-образная гайка	6
32	4142497	Палец	1
33	4142498	Ролик	2
34	4139005	Ролик	7
36	8016217	Концевой вилка	1
37	2011693	Разъём канат	1
40	4387083	Палец	2
41	4114408	Шайба	2
42	4137247	Корончатая гайка	2
43	A766063	Шплинт	2
44	4142499	Палец	2
45	4142500	Проставка	2
46	4142501	Проставка	2
47	A761001	Шплинт	2
49	4138999	Палец	1
50	4139001	Ролик	4
51	A590139	Плоская шайба	3
52	A768063	Шплинт	2
54	J901032	Болт	12
55	4343269	Информационная табличка	2
56	J950010	Гайка	24
57	8073899	Канат подвесной	4
58	4403603	Палец	4
59	A761090	Шплинт	4
60	4403605	Проставка	8
62	9718120	Кронштейн	1
63	9718121	Кронштейн	1
64	J901035	Болт	4
67	4145585	Палец	1
68	4139001	Ролик	2
69	A590139	Плоская шайба	1
71	4121859	Ленточный зажим	8
73	8075631	Тяга	2
74	4417945	Проставка	1
76	J901245	Болт	4
78	A590110	Плоская шайба	4
79	M660010	U-образная гайка	4
