Башенный (верхний) — HITACHI CX2000

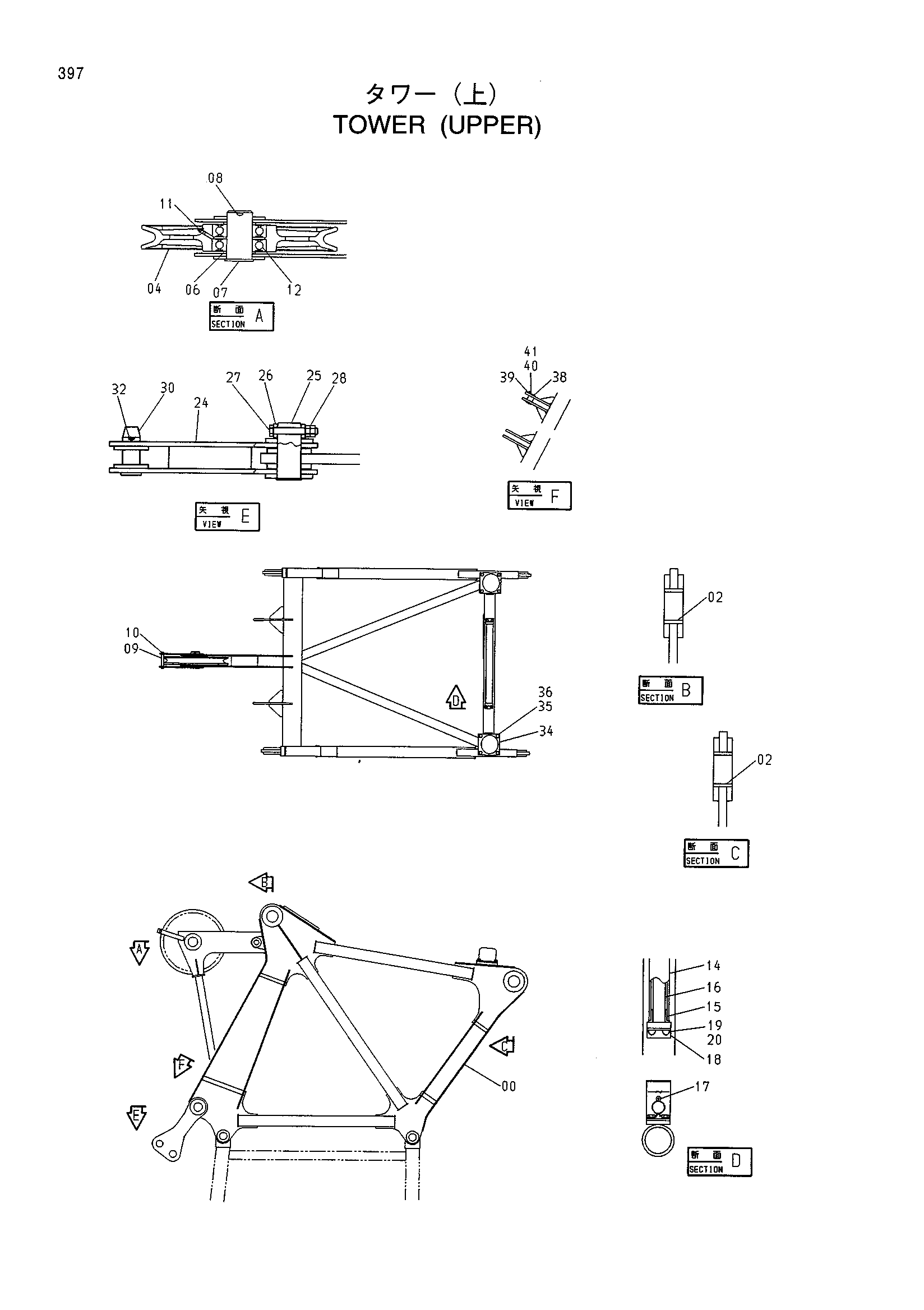

Заводская схема «Башенный (верхний)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007790 | Башенный верхний | 1 |
| 02 | 4239497 | Втулка | 4 |
| 04 | 3081859 | Канатный блок | 1 |
| 06 | 4026536 | Проставка | 2 |
| 07 | 4239827 | Палец | 1 |
| 08 | A761002 | Шплинт | 1 |
| 09 | 4171325 | Палец | 1 |
| 10 | A765028 | Шплинт | 2 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 12 | 4129305 | Шариковый подшипник | 2 |
| 14 | 4163260 | Ролик | 1 |
| 15 | 4142688 | Втулка | 2 |
| 16 | 4171331 | Палец | 1 |
| 17 | A768063 | Шплинт | 2 |
| 18 | 4199258 | Кронштейн | 2 |
| 19 | J901220 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 24 | 8073183 | Тяга | 2 |
| 25 | 4134806 | Палец | 2 |
| 26 | 4064669 | Втулка | 2 |
| 27 | J932008 | Болт | 2 |
| 28 | J951020 | Гайка | 4 |
| 30 | 4405311 | Палец | 4 |
| 32 | A761090 | Шплинт | 4 |
| 34 | 4138436 | Ограничитель | 2 |
| 35 | J901635 | Болт | 8 |
| 36 | A590916 | Пружинная шайба | 8 |
| 38 | 4456733 | Палец | 1 |
| 39 | X4246 | Стопорная пластина | 1 |
| 40 | J901225 | Болт | 2 |
| 41 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
