Насос трубопроводы (2) — HITACHI CX2000

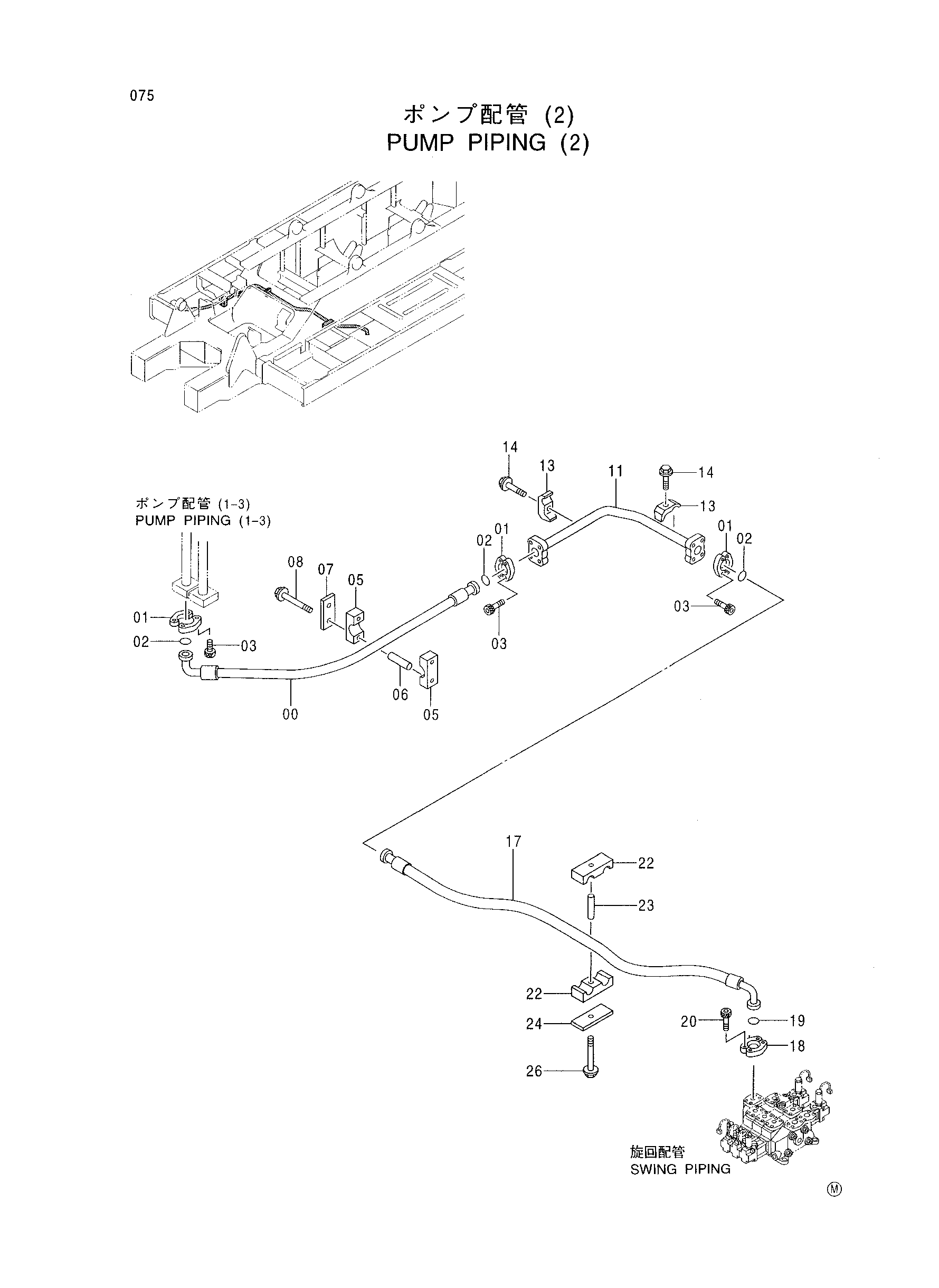

Заводская схема «Насос трубопроводы (2)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367886 | Шланг | 1 |
| 01 | 4085560 | Разъёмный фланец | 6 |
| 02 | 966993 | Уплотнительное кольцо | 3 |
| 03 | M341250 | Болт с внутренним шестигранником | 12 |
| 05 | 4341808 | Хомут шланга | 2 |
| 06 | 4205614 | Проставка | 2 |
| 07 | 4341803 | Пластина | 1 |
| 08 | J011285 | Болт с шайбой | 2 |
| 11 | 8072591 | Трубка | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J011265 | Болт с шайбой | 2 |
| 17 | 4402967 | Шланг | 1 |
| 18 | 4154614 | Разъёмный фланец | 2 |
| 19 | 4508805 | Уплотнительное кольцо | 1 |
| 20 | M341230 | Болт с внутренним шестигранником | 4 |
| 22 | 4205615 | Хомут шланга | 2 |
| 23 | 4205614 | Проставка | 1 |
| 24 | 4224002 | Пластина | 1 |
| 26 | J011280 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
