Барабан вал (стрела подъёмный механизм) — HITACHI CX2000

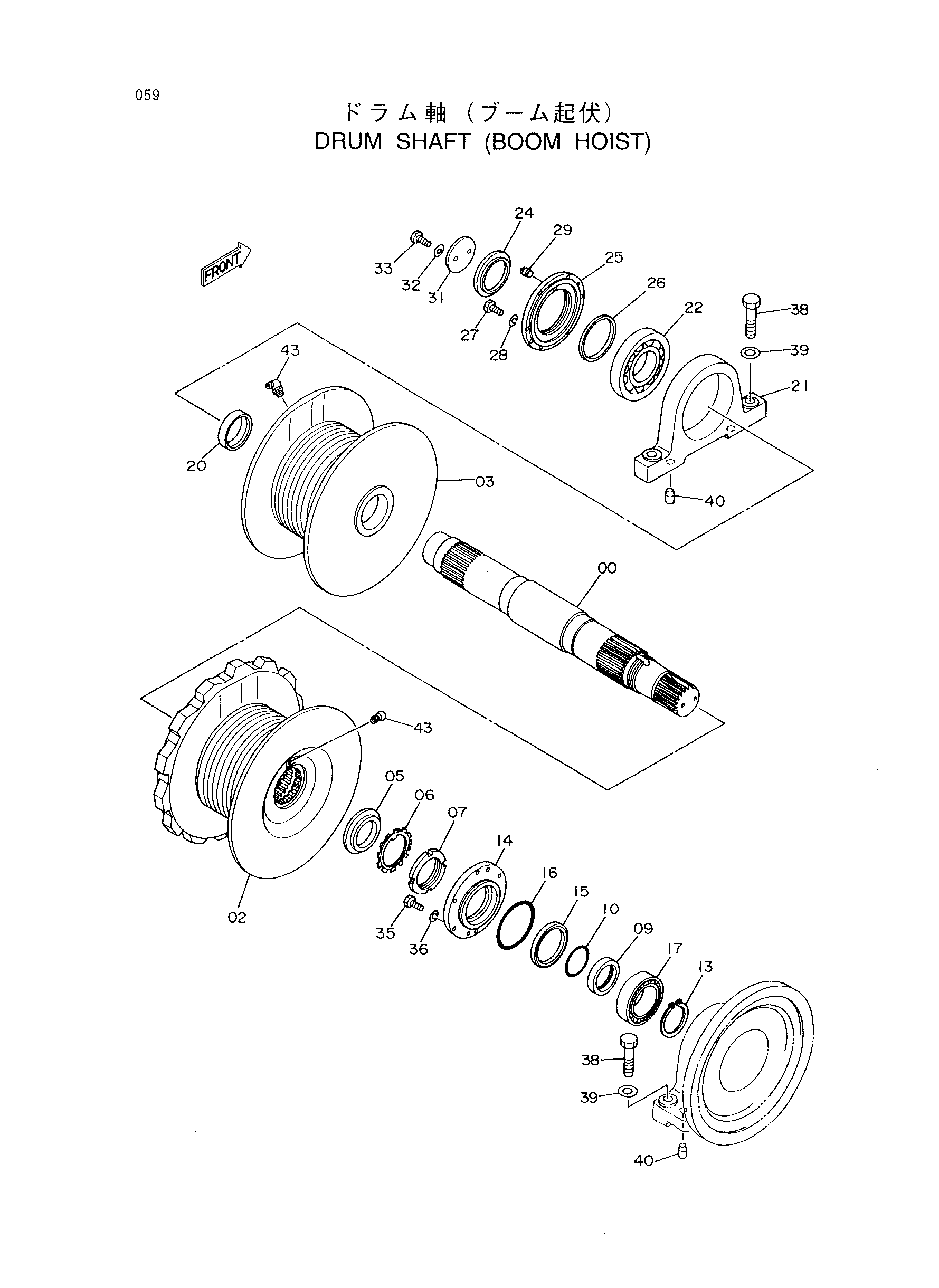

Заводская схема «Барабан вал (стрела подъёмный механизм)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2030147 | Вал | 1 |
| 02 | 1015108 | Барабан боомхоист | 1 |
| 03 | 1015107 | Барабан боомхоист | 1 |
| 05 | 4258166 | Проставка | 1 |
| 06 | 4141471 | Шайба подшипник. | 1 |
| 07 | 4141472 | Гайка подшипник. | 1 |
| 09 | 4258164 | Проставка | 1 |
| 10 | A810130 | Уплотнительное кольцо | 1 |
| 13 | 4511549 | Стопорное кольцо | 1 |
| 14 | 4260287 | Фиксатор подшипник | 1 |
| 15 | 4116186 | Масляное уплотнение | 1 |
| 16 | A810200 | Уплотнительное кольцо | 1 |
| 17 | 4075788 | Подшипник. спх.рол. | 1 |
| 20 | 4258165 | Проставка | 1 |
| 21 | 3051770 | Педестал | 1 |
| 22 | 4162531 | Шариковый подшипник | 1 |
| 24 | 4260288 | Фиксатор подшипник. | 1 |
| 25 | 4260289 | Фиксатор | 1 |
| 26 | 4023745 | Масляное уплотнение | 1 |
| 27 | J901035 | Болт | 6 |
| 28 | A590910 | Пружинная шайба | 6 |
| 29 | 94-2021 | Пробка | 1 |
| 31 | 4024521 | Фиксатор | 1 |
| 32 | 4114405 | Шайба | 2 |
| 33 | J901640 | Болт | 2 |
| 35 | J901235 | Болт | 6 |
| 36 | A590912 | Пружинная шайба | 6 |
| 38 | J833608 | Болт | 4 |
| 39 | 4114410 | Шайба | 4 |
| 40 | 4122547 | Установочный штифт | 4 |
| 43 | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
