Трансмиссия шестерня — HITACHI CX2000

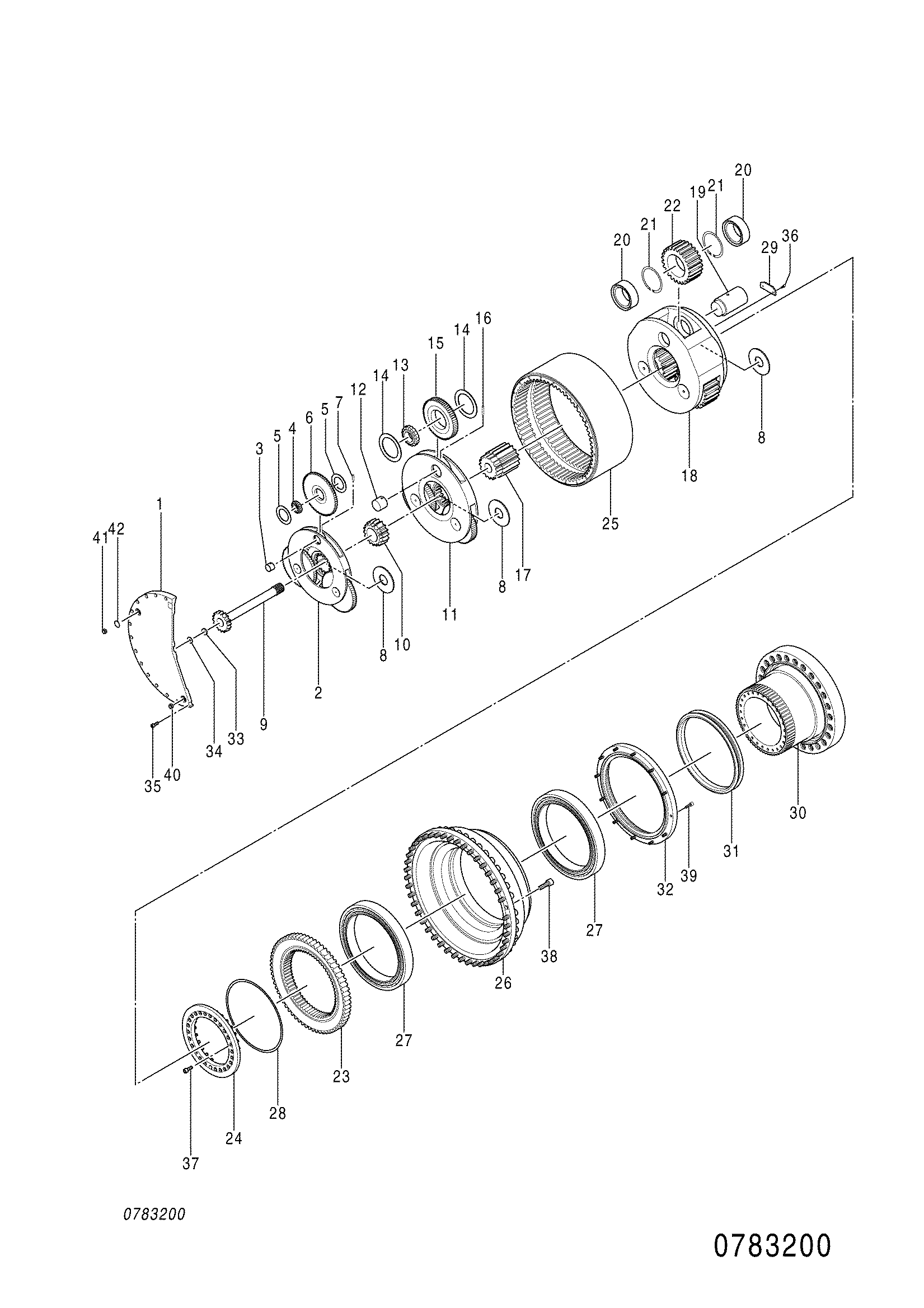

Заводская схема «Трансмиссия шестерня» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4410094	Трансмиссия шестерня	1
1	0783201	Крышка	1
2	0783202	Водило	1
3	0783203	Палец	3
4	0783204	Подшипник	3
5	0783205	Упорная шайба	6
6	0783206	Планетарная шестерня	3
7	0783207	Пружинный штифт	3
8	0783208	Проставка	3
9	0783209	Солнечная шестерня	1
10	0783210	Солнечная шестерня	1
11	0783211	Водило	1
12	0783212	Палец	3
13	0783213	Подшипник	3
14	0783214	Упорная шайба	6
15	0783215	Планетарная шестерня	3
16	0783216	Пружинный штифт	3
17	0783217	Солнечная шестерня	1
18	0783218	Водило	1
19	0783219	Палец	3
20	0783220	Подшипник	6
21	0783221	Стопорное кольцо	6
22	0783222	Планетарная шестерня	3
23	0783223	Муфта	1
24	0783224	Держатель	1
25	0783225	Коронная шестерня	1
26	0783226	Корпус	1
27	0783227	Подшипник	2
28	0783228	Регулировочная шайба	3
29	0783229	Ограничитель	3
30	0783230	Спиндол	1
31	0783231	Уплотнение	1
32	0783232	Крышка уплотнение	1
33	0783233	Кольцо упорный	1
34	0783234	Регулировочная шайба	2
35	0783235	Болт с внутренним шестигранником	26
36	0781135	Болт с внутренним шестигранником	6
37	0783236	Болт с внутренним шестигранником	28
38	0783237	Болт с внутренним шестигранником	30
39	0159115	Болт с внутренним шестигранником	15
40	0781136	Пробка	2
41	0783238	Пробка	1
42	Z957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
