Пилотные гидролинии (4-1-3) — HITACHI CX2000

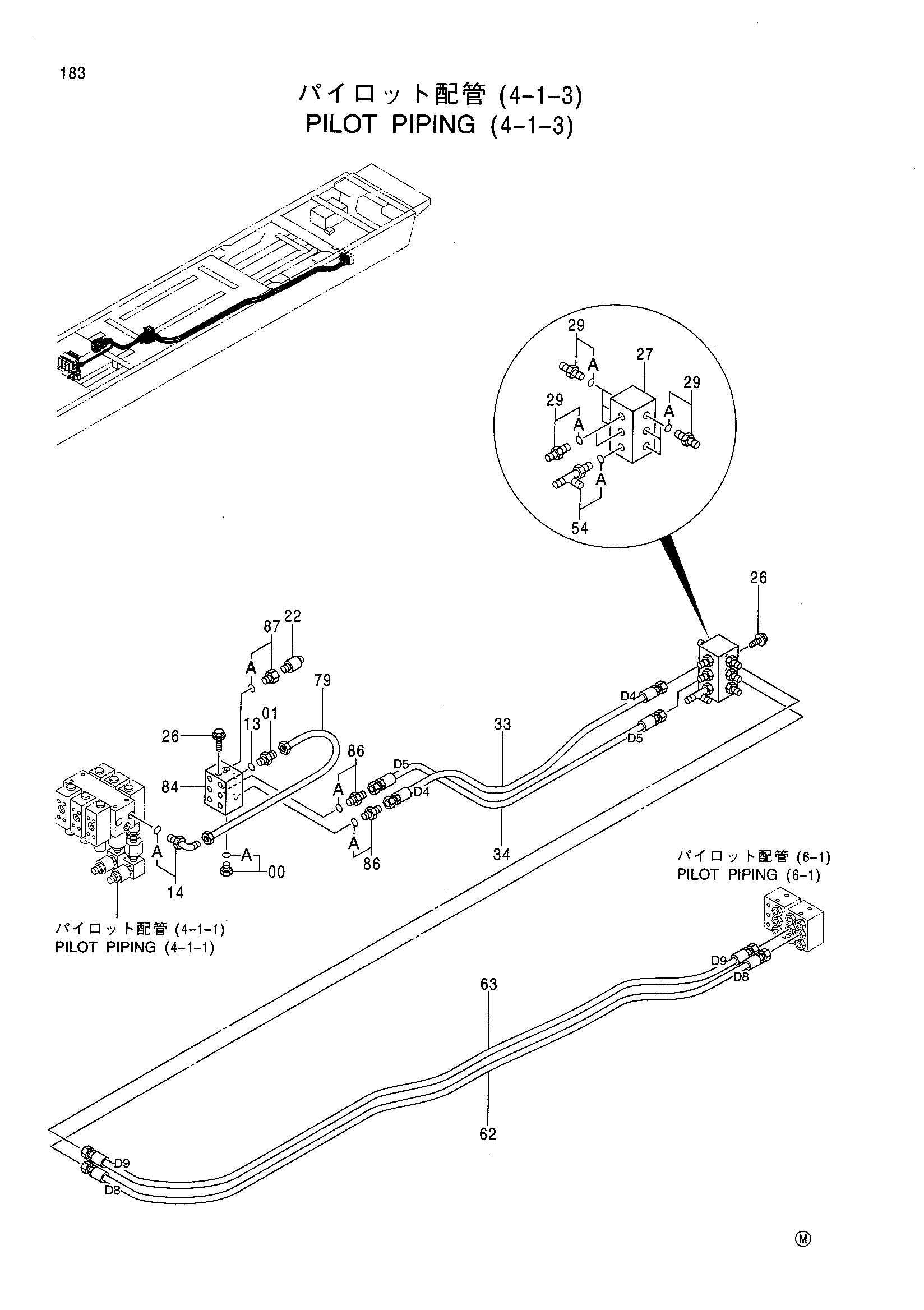

Заводская схема «Пилотные гидролинии (4-1-3)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4093624 | Пробка | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4317623 | Штуцер трубки | 1 |
| 13 | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4317622 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4331359 | Датчик давления | 1 |
| 26 | J011020 | Болт с шайбой | 4 |
| 27 | 3064716 | Коллектор | 1 |
| 29 | 4200467 | Адаптер | 8 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4375297 | Шланг (D4) | 1 |
| 34 | 4375297 | Шланг (D5) | 1 |
| 54 | 4207300 | Тройник | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4390223 | Шланг (D8) | 1 |
| 63 | 4390223 | Шланг (D9) | 1 |
| 79 | 4403179 | Трубка | 1 |
| 84 | 4314477 | Челночный клапан | 1 |
| 86 | 4200467 | Адаптер | 2 |
| 86A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 4138898 | Адаптер | 1 |
| 87A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
