Обратные трубопроводы (2-1) — HITACHI CX2000

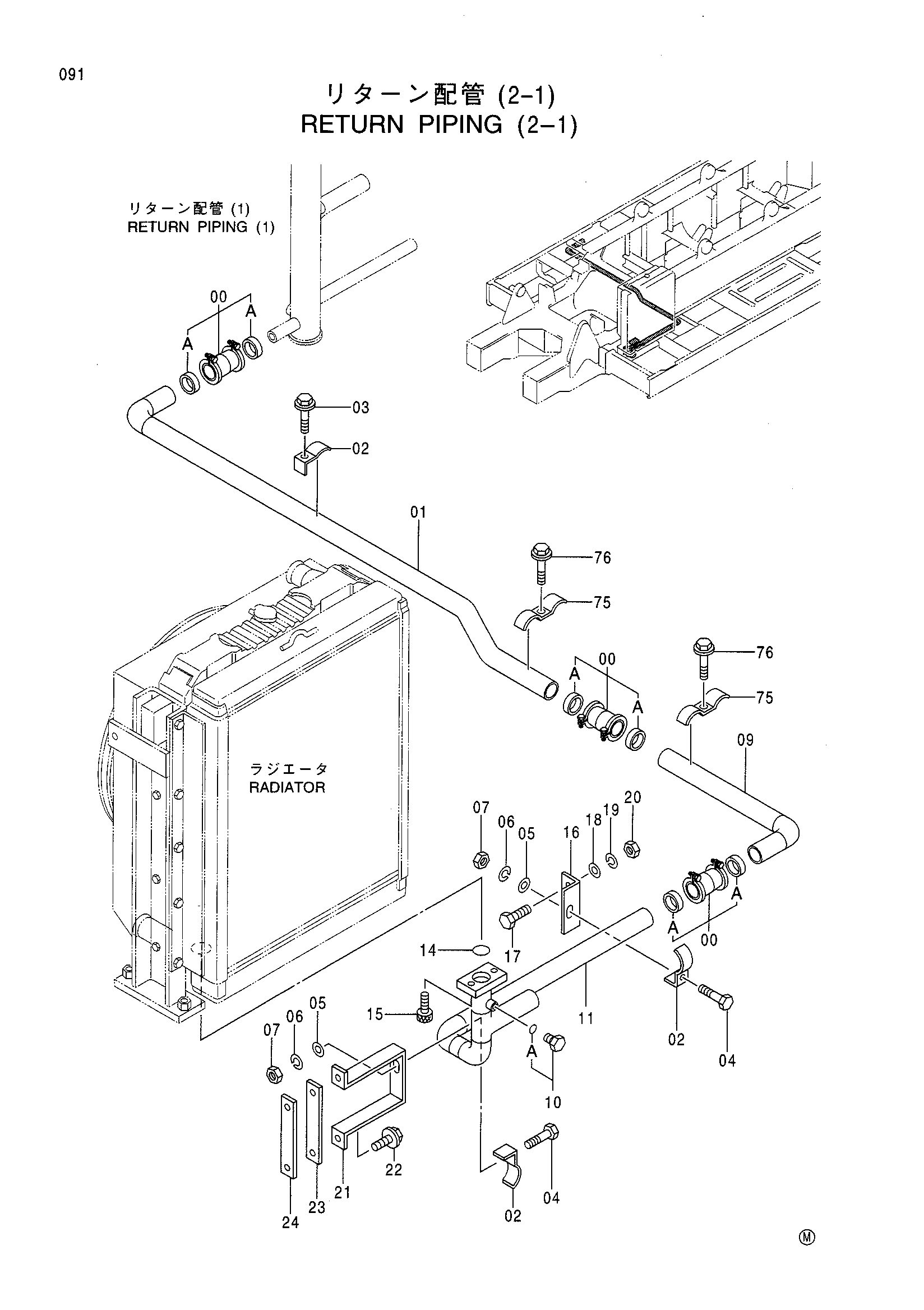

Заводская схема «Обратные трубопроводы (2-1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4067834 | Муфта | 3 |
| 00A | 4196260 | Уплотнение | 2 |
| 01 | 8072559 | Трубка | 1 |
| 02 | 4053697 | Хомут трубки | 3 |
| 03 | J011265 | Болт с шайбой | 1 |
| 04 | J901275 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | J950012 | Гайка | 2 |
| 09 | 9750421 | Трубка | 1 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 8071806 | Трубка | 1 |
| 14 | A811050 | Уплотнительное кольцо | 1 |
| 15 | M341236 | Болт с внутренним шестигранником | 2 |
| 16 | 4275206 | Кронштейн | 1 |
| 17 | J901030 | Болт | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J950010 | Гайка | 2 |
| 21 | 4266091 | Кронштейн | 1 |
| 22 | J011225 | Болт с шайбой | 2 |
| 23 | 4278895 | Регулировочная шайба 4.5 | 2 |
| 24 | 4278896 | Регулировочная шайба 2.3 | 1 |
| 75 | 4031909 | Хомут | 2 |
| 76 | J011265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
