Крышка (5) — HITACHI CX2000

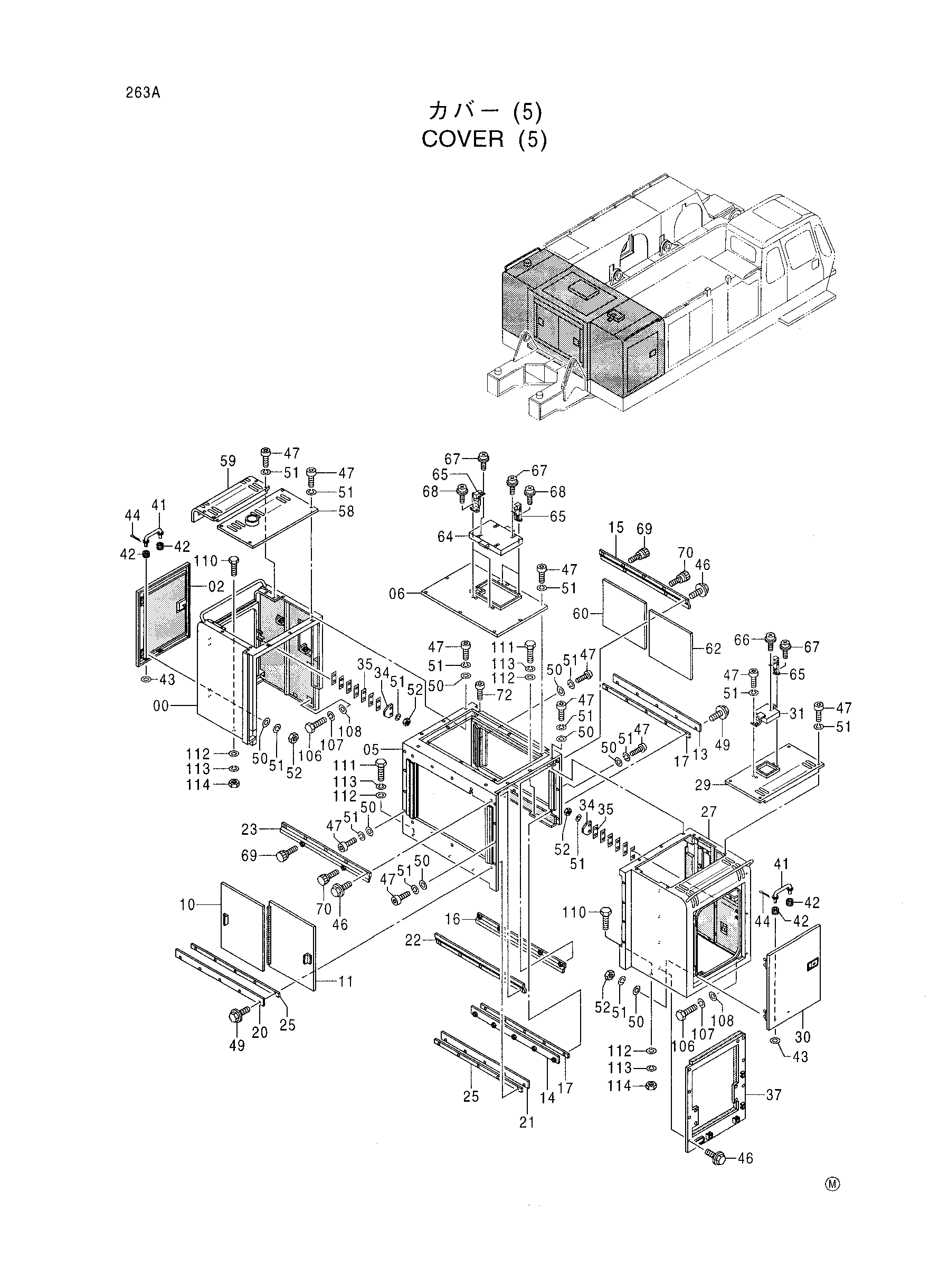

Заводская схема «Крышка (5)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005992	Крышка	1
02	7031697	Дверь	1
05	5005997	Крышка	1
06	7031703	Крышка	1
10	9750411	Дверь	1
11	8072554	Дверь	1
13	4402891	Направляющая	1
14	9750412	Направляющая	1
15	9750413	Направляющая	1
16	9750414	Направляющая	1
17	4403182	Направляющая	2
20	4402892	Направляющая	1
21	9750415	Направляющая	1
22	9750417	Направляющая	1
23	9750416	Направляющая	1
25	4402893	Направляющая	2
27	5005975	Крышка	1
29	7034816	Крышка	1
30	7031701	Дверь	1
31	8066110	Крышка	1
34	4330980	Замок	2
35	4330984	Регулировочная шайба	12
37	7034785	Крышка	1
41	9742293	Стойка	2
42	4330808	Резиновая втулка	4
43	A590108	Плоская шайба	2
44	A762013	Шплинт	2
46	J011020	Болт с шайбой	18
47	4330985	Болт	43
49	J011030	Болт с шайбой	10
50	A590110	Плоская шайба	29
51	A590910	Пружинная шайба	55
52	J950010	Гайка	12
58	7034812	Крышка	1
59	7034811	Крышка	1
60	9750409	Дверь	1
62	9750410	Дверь	1
64	7033527	Крышка	1
65	4389861	Защёлка	5
66	J450410	Винт с шайбой	2
67	J450412	Винт с шайбой	10
68	J450414	Винт с шайбой	8
69	4389897	Ручка	2
70	4389898	Ручка	2
72	4330985	Болт	4
106	J901025	Болт	7
107	A590910	Пружинная шайба	7
108	A590110	Плоская шайба	7
110	J901230	Болт	4
111	J901220	Болт	5
112	449490	Шайба	9
113	A590912	Пружинная шайба	9
114	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
