Пилотные гидролинии (8-1-1) — HITACHI CX2000

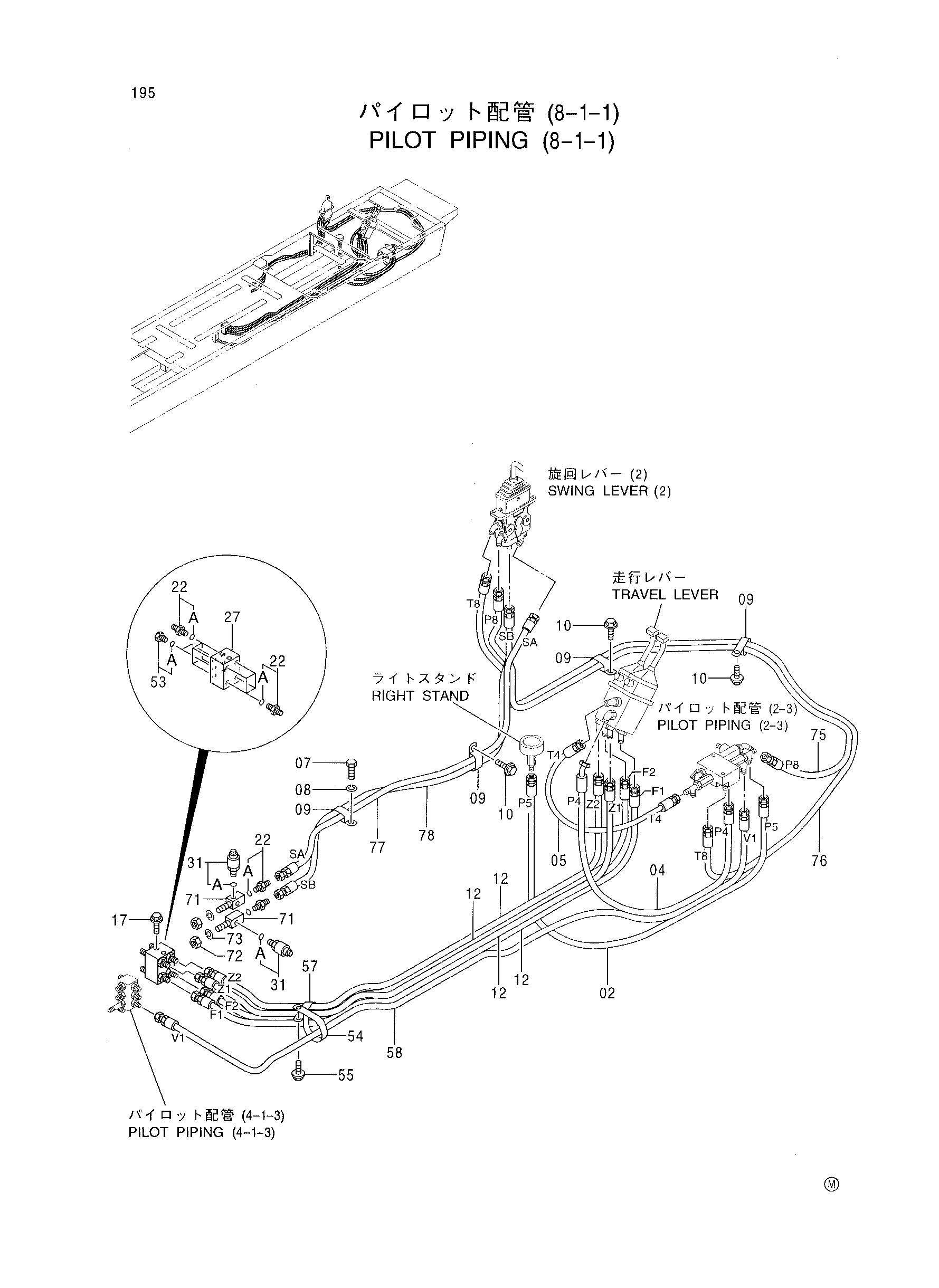

Заводская схема «Пилотные гидролинии (8-1-1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4319353 | Нейлоновый шланг | 1 |
| 04 | 4207384 | Нейлоновый шланг | 1 |
| 05 | 4247577 | Нейлоновый шланг | 1 |
| 07 | J901020 | Болт | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 09 | 4190292 | Зажим | 4 |
| 10 | J011020 | Болт с шайбой | 3 |
| 12 | 4369302 | Шланг | 4 |
| 17 | J011020 | Болт с шайбой | 2 |
| 22 | 4200467 | Адаптер | 10 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4314477 | Челночный клапан | 1 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 53 | 4093624 | Пробка | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4190264 | Зажим | 1 |
| 55 | J011025 | Болт с шайбой | 1 |
| 57 | 4204136 | Зажим | 1 |
| 58 | 4383989 | Шланг | 1 |
| 71 | 4403351 | Переходник | 2 |
| 72 | 4202531 | Гайка | 2 |
| 73 | A590916 | Пружинная шайба | 2 |
| 75 | 4357989 | Шланг | 1 |
| 76 | 4391698 | Шланг | 1 |
| 77 | 4374926 | Шланг | 1 |
| 78 | 4371523 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
