Стрела маст — HITACHI CX2000

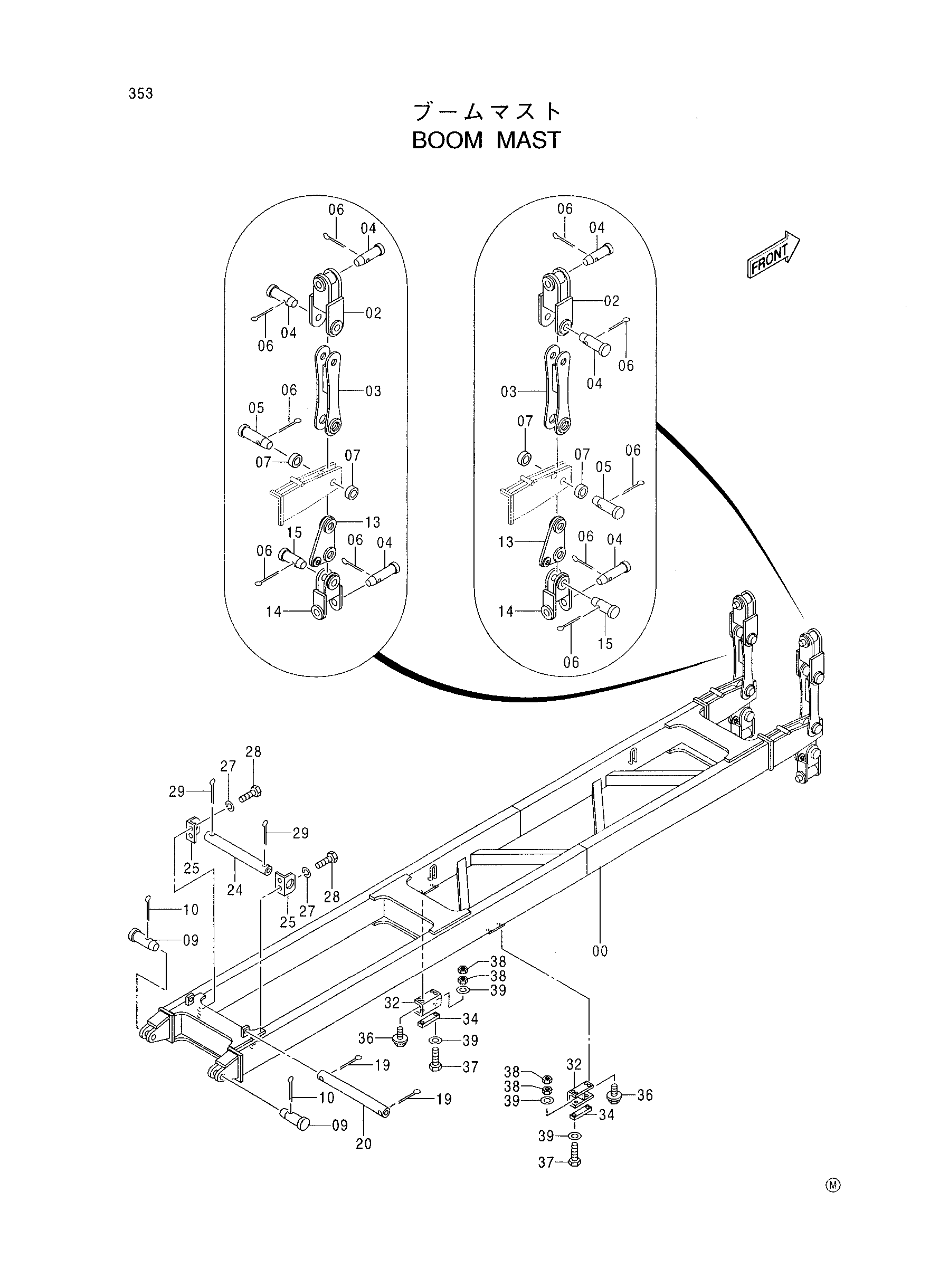

Заводская схема «Стрела маст» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018234 | Маст | 1 |
| 02 | 8073201 | Тяга | 2 |
| 03 | 9752390 | Тяга | 2 |
| 04 | 4053109 | Палец | 6 |
| 05 | 4417327 | Палец | 2 |
| 06 | A761001 | Шплинт | 10 |
| 07 | 4417494 | Втулка | 4 |
| 09 | 4269363 | Палец | 2 |
| 10 | A761090 | Шплинт | 2 |
| 13 | 9752378 | Тяга | 2 |
| 14 | 9750946 | Тяга | 2 |
| 15 | 4406432 | Палец | 2 |
| 19 | A761080 | Шплинт | 2 |
| 20 | 4269790 | Трубка | 1 |
| 24 | 4290133 | Трубка | 1 |
| 25 | 4290134 | Кронштейн | 2 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J901222 | Болт | 4 |
| 29 | A761080 | Шплинт | 2 |
| 32 | 8074796 | Кронштейн | 2 |
| 34 | 4154079 | Буффер | 2 |
| 36 | J021030 | Болт с шайбой | 8 |
| 37 | J901250 | Болт | 4 |
| 38 | J950012 | Гайка | 8 |
| 39 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
