Гидрораспределитель трубопроводы (2-1) — HITACHI CX2000

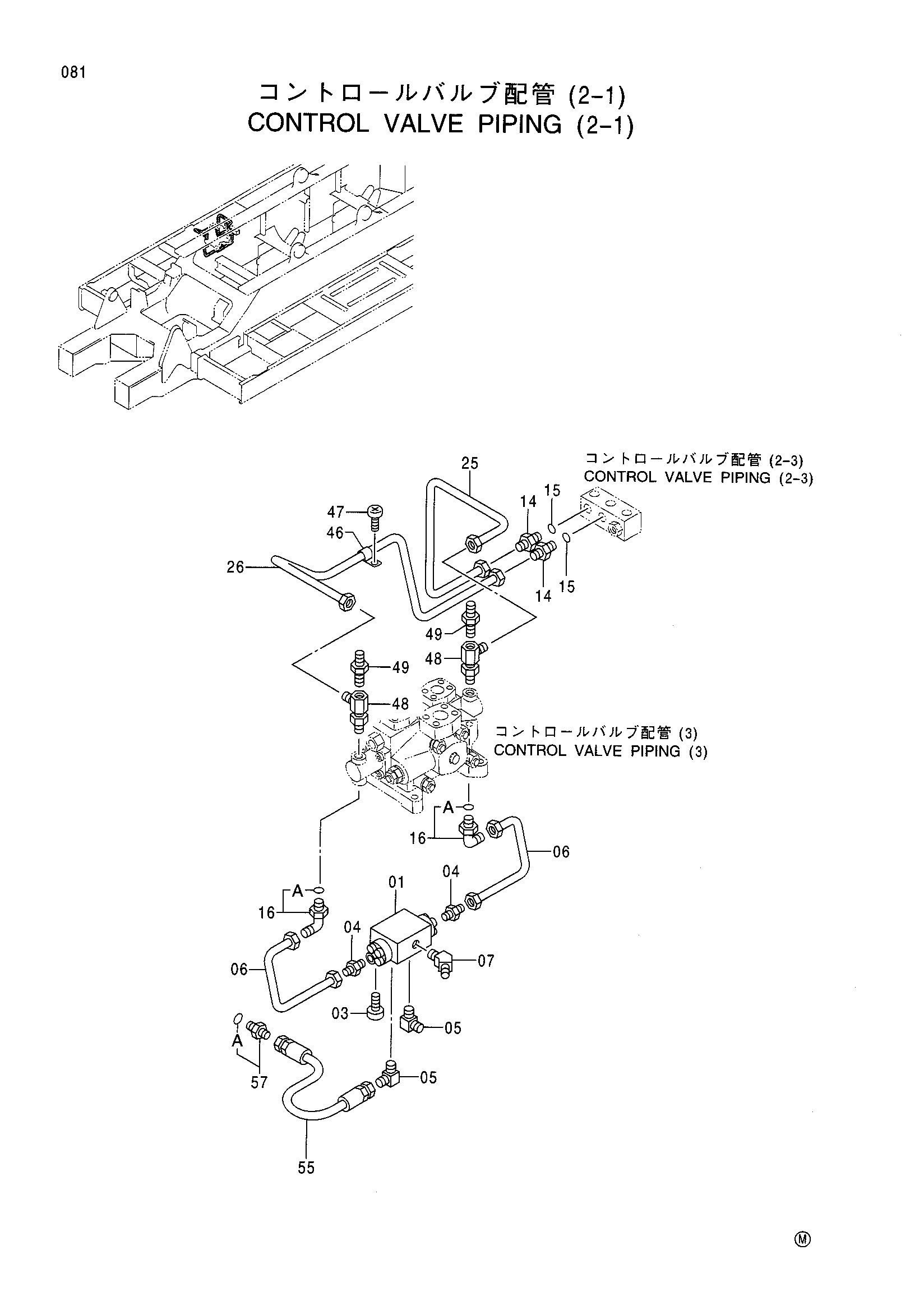

Заводская схема «Гидрораспределитель трубопроводы (2-1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055358 | Челночный клапан | 1 |
| 03 | M340865 | Болт с внутренним шестигранником | 4 |
| 04 | 4130170 | Штуцер трубки | 2 |
| 05 | 4154657 | Угловой штуцер | 2 |
| 06 | 4343256 | Трубка | 2 |
| 07 | 4157919 | Угловой штуцер | 1 |
| 14 | 4317623 | Штуцер трубки | 2 |
| 15 | 964255 | Уплотнительное кольцо | 2 |
| 16 | 4317622 | Штуцер трубки | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 3079405 | Трубка | 1 |
| 26 | 3079406 | Трубка | 1 |
| 46 | 4000855 | Зажим трубка | 1 |
| 47 | M430610 | Винт | 1 |
| 48 | 4350029 | Штуцер трубки | 2 |
| 49 | 4346128 | Штуцер | 2 |
| 55 | 4313338 | Шланг | 1 |
| 57 | 4200469 | Адаптер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
