Электромагнитный клапан — HITACHI CX2000

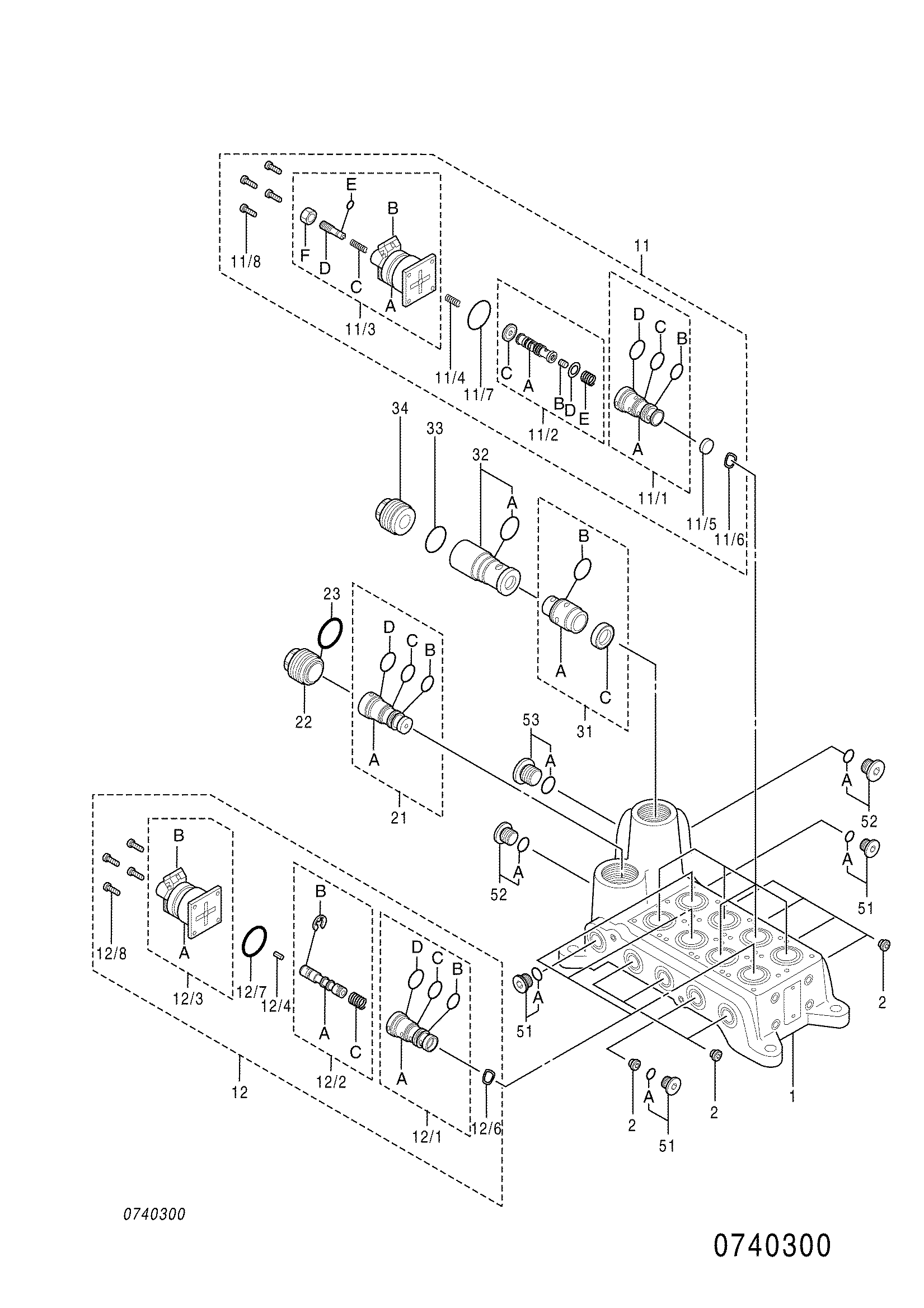

Заводская схема «Электромагнитный клапан» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391302 | Электромагнитный клапан | 1 | |
| 2 | 0670721 | Пробка | 8 |
| 11 | 4288336 | Электромагнитный клапан | 5 |
| 11/1B | 0408409 | Уплотнительное кольцо | 1 |
| 11/1C | 0408410 | Уплотнительное кольцо | 1 |
| 11/1D | 0408411 | Уплотнительное кольцо | 1 |
| 11/3E | 0720501 | Уплотнительное кольцо | 1 |
| 11/7 | 0670802 | Уплотнительное кольцо | 1 |
| 11/8 | 0408413 | Болт с внутренним шестигранником | 4 |
| 12 | 0720502 | Электромагнитный клапан | 3 |
| 12/1B | 0408409 | Уплотнительное кольцо | 1 |
| 12/1C | 0408410 | Уплотнительное кольцо | 1 |
| 12/1D | 0408411 | Уплотнительное кольцо | 1 |
| 12/7 | 0670802 | Уплотнительное кольцо | 1 |
| 12/8 | 0408413 | Болт с внутренним шестигранником | 4 |
| 21 | 0698002 | Втулка | 1 |
| 21A | 0408415 | Втулка | 1 |
| 21B | 0408409 | Уплотнительное кольцо | 1 |
| 21C | 0408410 | Уплотнительное кольцо | 1 |
| 21D | 0408411 | Уплотнительное кольцо | 1 |
| 22 | 0698003 | Пробка | 1 |
| 23 | 0670802 | Уплотнительное кольцо | 1 |
| 31 | 0720504 | Сиденье | 1 |
| 31A | 0408401 | Сиденье | 1 |
| 31B | 985582 | Уплотнительное кольцо | 1 |
| 31C | 0408405 | Колпачок | 1 |
| 32 | 0698001 | Втулка | 1 |
| 32A | 0408407 | Уплотнительное кольцо | 1 |
| 33 | 0308705 | Уплотнительное кольцо | 1 |
| 34 | 0308709 | Пробка | 1 |
| 51 | 0669614 | Пробка | 3 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 0664404 | Пробка | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 0637401 | Пробка | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
