Дренажные трубопроводы (3) — HITACHI CX2000

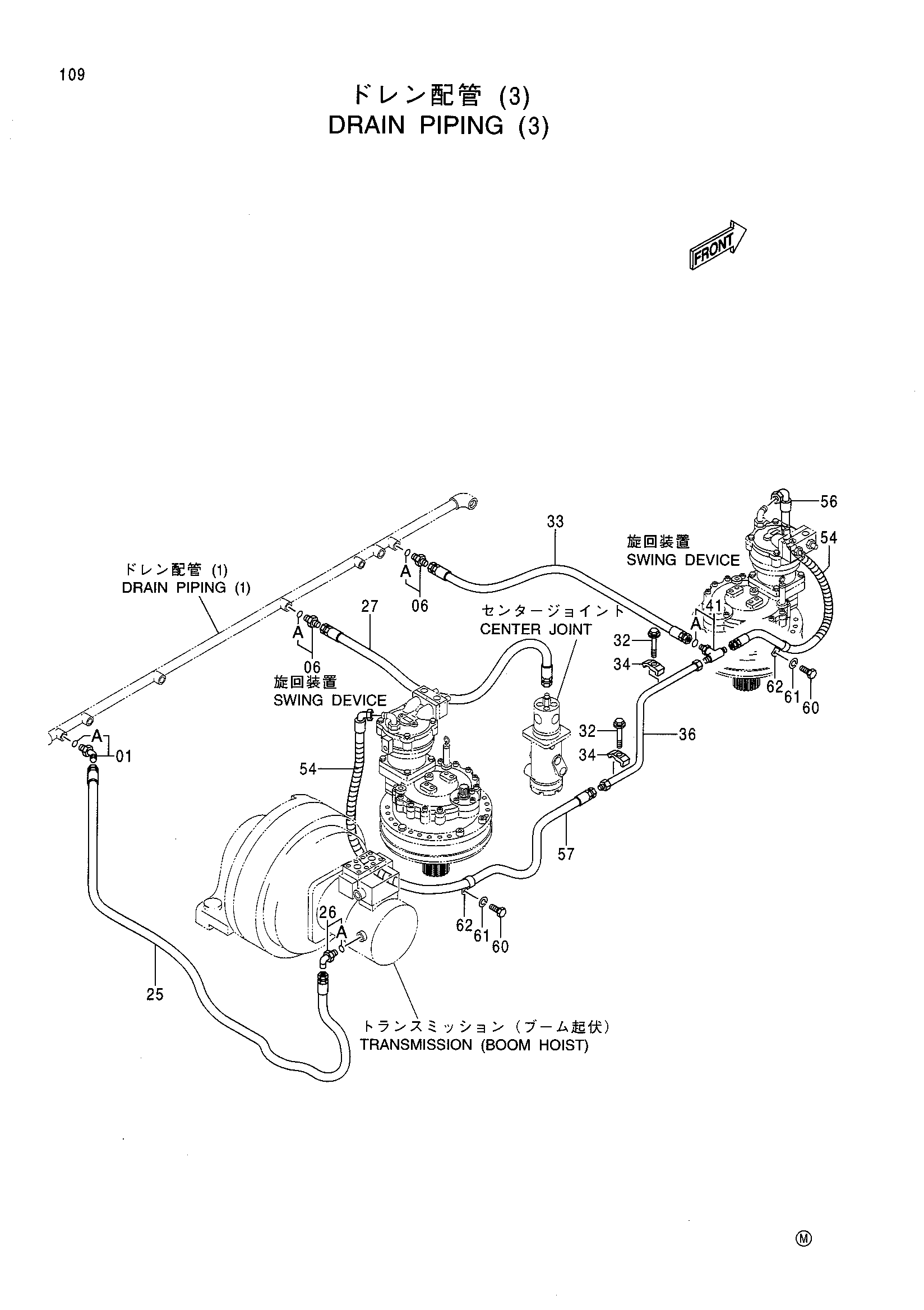

Заводская схема «Дренажные трубопроводы (3)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200326 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4402965 | Шланг | 1 |
| 26 | 4353073 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4393402 | Шланг | 1 |
| 32 | J021045 | Болт с шайбой | 2 |
| 33 | 4368689 | Шланг | 1 |
| 34 | 4190125 | Хомут трубки | 2 |
| 36 | 8065920 | Трубка | 1 |
| 41 | 4217343 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4044420 | Защитный кожух | 2 |
| 56 | 4318809 | Шланг | 1 |
| 57 | 4326977 | Шланг | 1 |
| 60 | J901020 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | 4190274 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
