Боковой рама — HITACHI CX2000

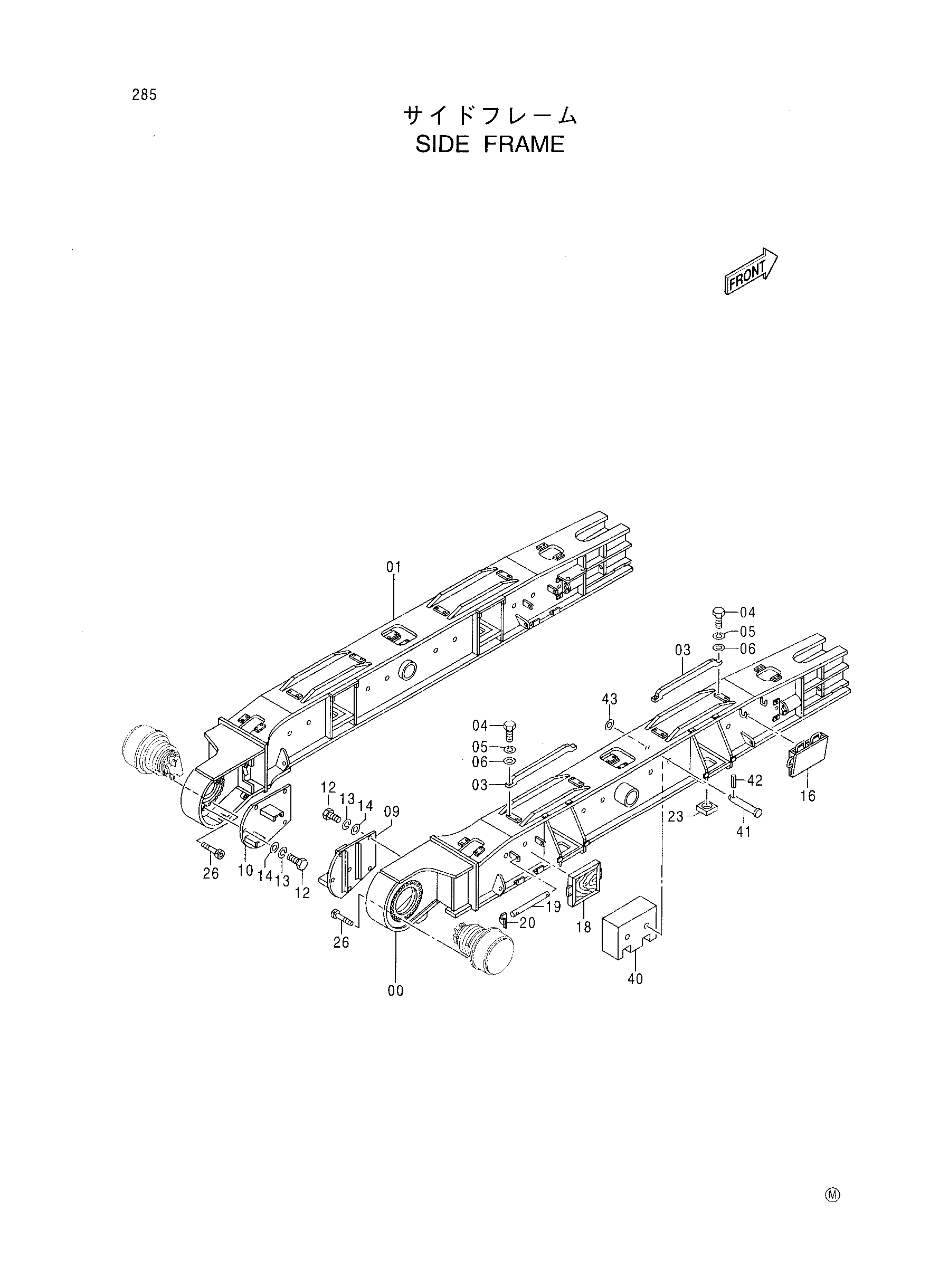

Заводская схема «Боковой рама» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006369 | Рама боковой(правый) | 1 |
| 01 | 5006370 | Рама боковой(левый) | 1 |
| 03 | 4415590 | Направляющая башмак | 8 |
| 04 | J912045 | Болт | 16 |
| 05 | A590920 | Пружинная шайба | 16 |
| 06 | A590120 | Плоская шайба | 16 |
| 09 | 8072209 | Крышка | 1 |
| 10 | 8072210 | Крышка | 1 |
| 12 | J901635 | Болт | 10 |
| 13 | A590916 | Пружинная шайба | 10 |
| 14 | A590116 | Плоская шайба | 10 |
| 16 | 7028664 | Накладка | 2 |
| 18 | 8037822 | Пластина | 4 |
| 19 | 4416209 | Палец | 4 |
| 20 | 947404 | Палец кольцо | 8 |
| 23 | 4406948 | Пластина | 8 |
| 26 | 4415803 | Болт с внутренним шестигранником | 60 |
| 40 | 7036132 | Противовес | 8 |
| 41 | 4416143 | Палец | 16 |
| 42 | A768080 | Шплинт | 16 |
| 43 | 4416145 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
