Пилотные гидролинии (4-1-4) — HITACHI CX2000

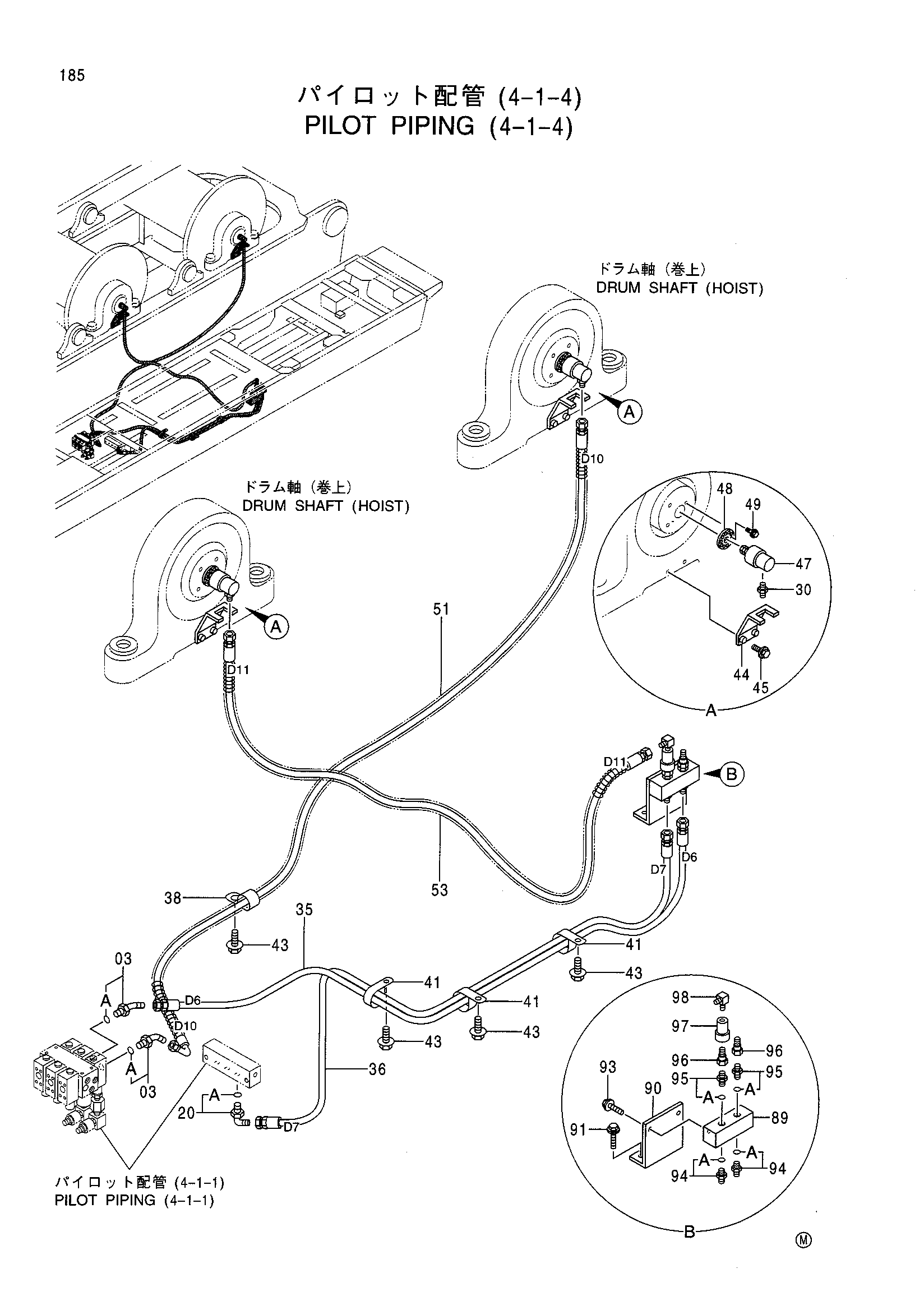

Заводская схема «Пилотные гидролинии (4-1-4)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4190244 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4215648 | Адаптер | 2 |
| 35 | 4357986 | Шланг (D6) | 1 |
| 36 | 4319154 | Шланг (D7) | 1 |
| 38 | 4190263 | Зажим | 1 |
| 41 | 4190264 | Зажим | 3 |
| 43 | J011016 | Болт с шайбой | 4 |
| 44 | 4242227 | Кронштейн | 2 |
| 45 | J011225 | Болт с шайбой | 4 |
| 47 | 4024286 | Соединение | 2 |
| 48 | 4142263 | Стопорная пластина | 2 |
| 49 | J010610 | Болт с шайбой | 2 |
| 51 | 4407739 | Шланг (D10) | 1 |
| 53 | 4407740 | Шланг (D11) | 1 |
| 89 | 4338546 | Коллектор | 1 |
| 90 | 4197312 | Кронштейн | 1 |
| 91 | J011030 | Болт с шайбой | 2 |
| 93 | J011020 | Болт с шайбой | 2 |
| 94 | 4200469 | Адаптер | 2 |
| 94A | 4506418 | Уплотнительное кольцо | 1 |
| 95 | 4234652 | Адаптер | 2 |
| 95A | 4506418 | Уплотнительное кольцо | 1 |
| 96 | 4033129 | Самоуплотняющееся соединение | 2 |
| 97 | 4033130 | Самоуплотняющееся соединение | 1 |
| 98 | 4207744 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
