Стрела угол индикатор — HITACHI CX2000

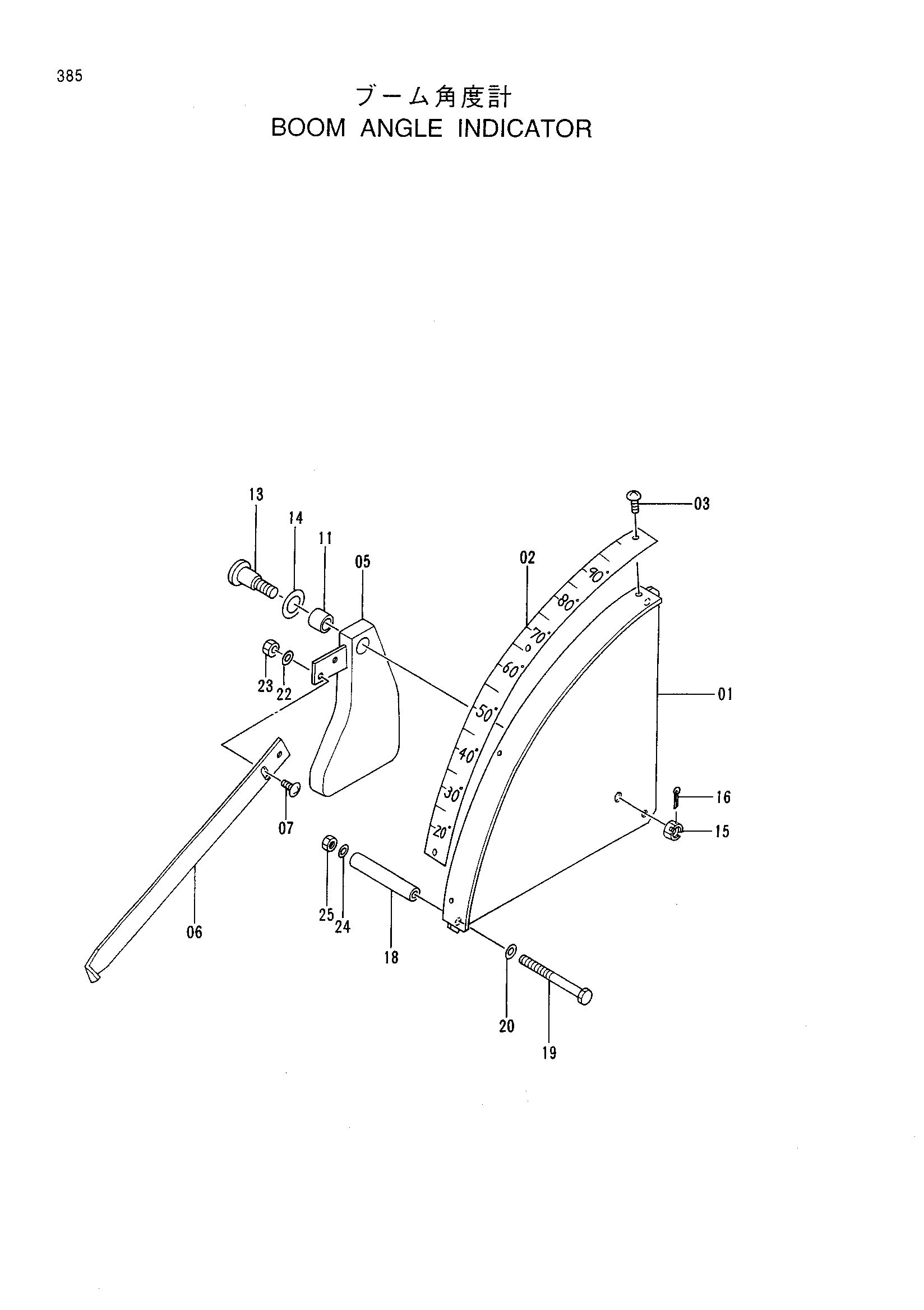

Заводская схема «Стрела угол индикатор» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9108977 | Гаечный ключ 23x26 | 1 | |
| 01 | 8013698 | Панель индикатор | 1 |
| 02 | 3030802 | Информационная табличка | 1 |
| 03 | M430610 | Винт | 3 |
| 05 | 9721583 | Груз | 1 |
| 06 | 4166665 | Индикатор | 1 |
| 07 | M430616 | Винт | 2 |
| 11 | 4080993 | Втулка | 1 |
| 13 | 4087189 | Палец | 1 |
| 14 | A590116 | Плоская шайба | 1 |
| 15 | M531012 | Корончатая гайка | 1 |
| 16 | A762022 | Шплинт | 1 |
| 18 | 4146475 | Проставка | 3 |
| 19 | J901011 | Болт | 3 |
| 20 | A590910 | Пружинная шайба | 3 |
| 22 | A590106 | Плоская шайба | 2 |
| 23 | 4045245 | U-образная гайка | 2 |
| 24 | A590110 | Плоская шайба | 3 |
| 25 | M660010 | U-образная гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
