Барабан блокировка (стрела подъёмный механизм) — HITACHI CX2000

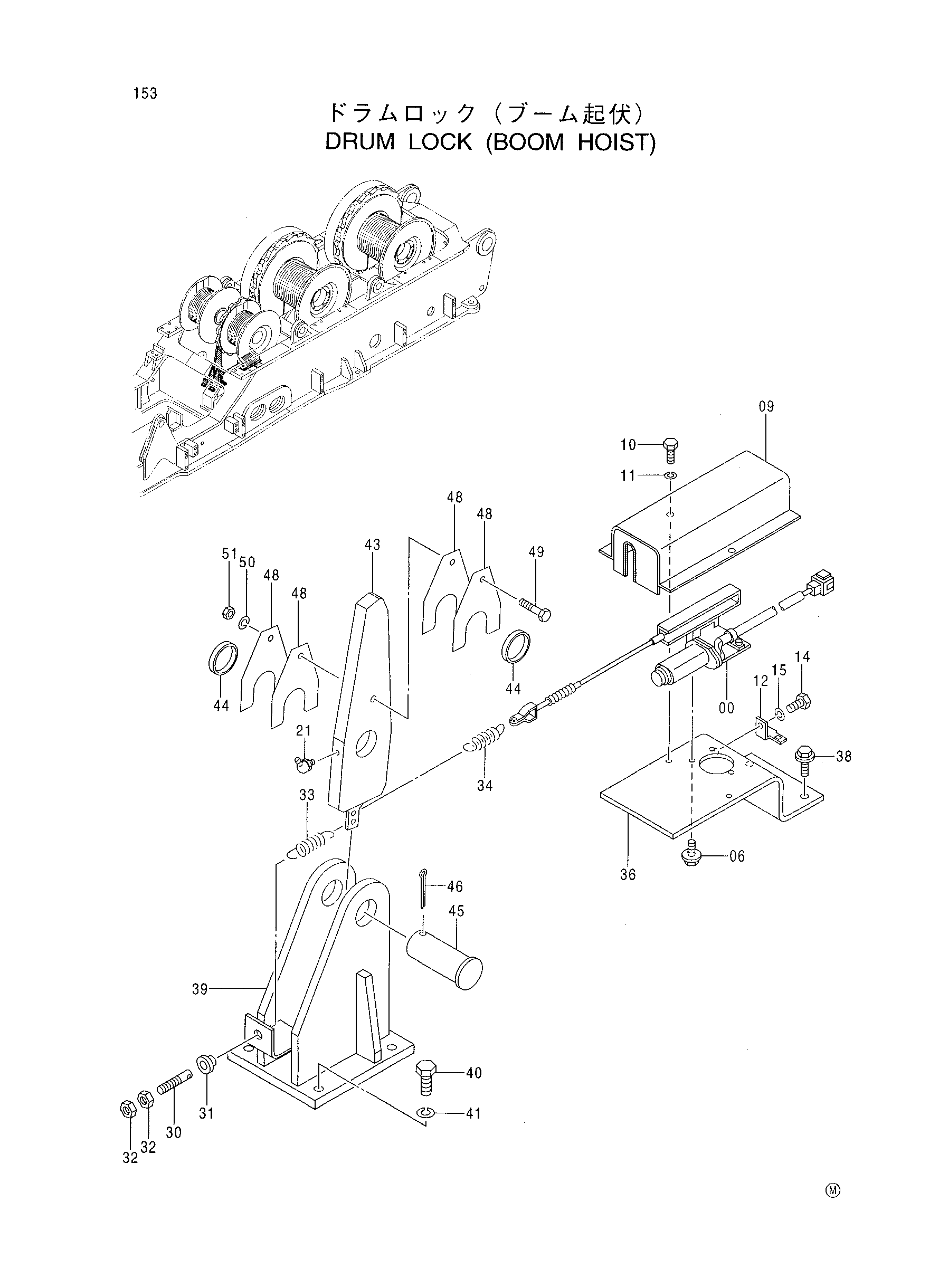

Заводская схема «Барабан блокировка (стрела подъёмный механизм)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 06 | J010620 | Болт с шайбой | 3 |
| 09 | 8066827 | Крышка | 1 |
| 10 | J900812 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | 4336875 | Кронштейн | 1 |
| 14 | J901014 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 21 | J75581 | Пресс-маслёнка | 1 |
| 30 | 4190402 | Шток | 1 |
| 31 | 4190410 | Сиденье | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | 4313521 | Пружина | 1 |
| 34 | 4354114 | Пружина | 1 |
| 36 | 3082718 | Кронштейн | 1 |
| 38 | J021230 | Болт с шайбой | 2 |
| 39 | 8072690 | Кронштейн | 1 |
| 40 | J901640 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 4 |
| 43 | 8066829 | Зуб | 1 |
| 44 | 4320814 | Проставка | 2 |
| 45 | 4226138 | Палец | 1 |
| 46 | A768071 | Шплинт | 1 |
| 48 | 4373885 | Регулировочная шайба 1.2 | 10 |
| 49 | J901050 | Болт | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 51 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
