Башенный кран ропес — HITACHI CX2000

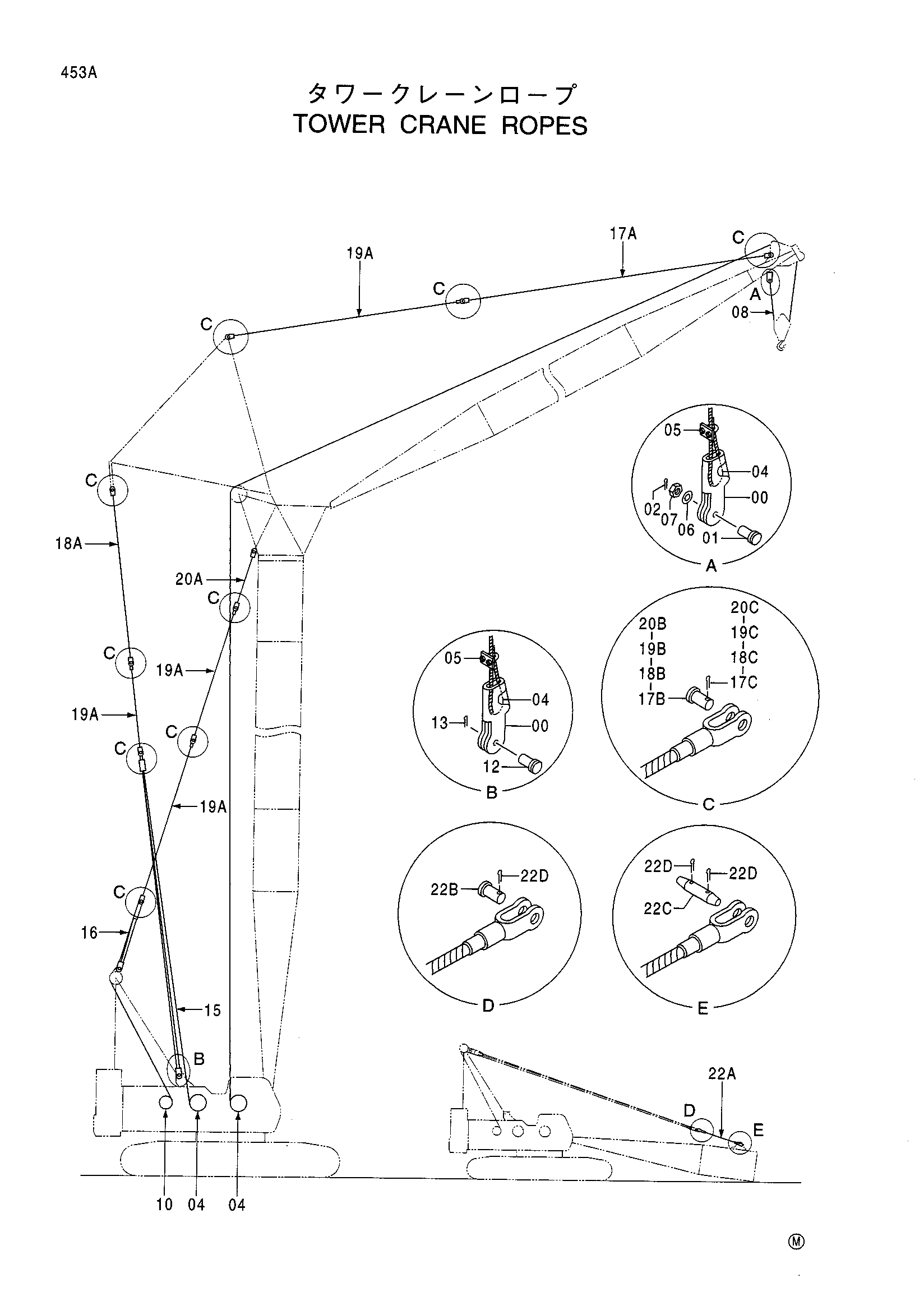

Заводская схема «Башенный кран ропес» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 2 |
| 01 | 4387083 | Палец | 1 |
| 02 | A766063 | Шплинт | 1 |
| 04 | 4097430 | Ведге | 4 |
| 05 | 94-2909 | Зажим провод | 2 |
| 06 | 4114408 | Шайба | 1 |
| 07 | 4137247 | Корончатая гайка | 1 |
| 08 | 4403257 | Канат провод | 1 |
| 10 | 43125 | Ведге | 2 |
| 12 | 4106850 | Палец | 1 |
| 13 | A761080 | Шплинт | 1 |
| 15 | 4435819 | Канат провод | 1 |
| 16 | 4419246 | Канат провод | 1 |
| 17A-C | 9174469 | Канат подвесной 13.15M | 2 |
| 17A | 8073898 | Канат подвесной | 1 |
| 17B | 4403399 | Палец | 2 |
| 17C | A761090 | Шплинт | 2 |
| 18A-C | 9185201 | Канат подвесной 15.5M | 2 |
| 18A | 8078089 | Канат подвесной | 1 |
| 18B | 4403399 | Палец | 2 |
| 18C | A761090 | Шплинт | 2 |
| 19A-C | 9174463 | Канат подвесной 3M | 16 |
| 19A | 8073892 | Канат подвесной | 1 |
| 19B | 4403399 | Палец | 1 |
| 19C | A761090 | Шплинт | 1 |
| 19A-C | 9174464 | Канат подвесной 6M | 6 |
| 19A | 8073893 | Канат подвесной | 1 |
| 19B | 4403399 | Палец | 1 |
| 19C | A761090 | Шплинт | 1 |
| 19A-C | 9174465 | Канат подвесной 9M | 26 |
| 19A | 8073894 | Канат подвесной | 1 |
| 19B | 4403399 | Палец | 1 |
| 19C | A761090 | Шплинт | 1 |
| 20A-C | 9174467 | Канат подвесной 1.7M | 4 |
| 20A | 8073896 | Канат подвесной | 1 |
| 20B | 4403399 | Палец | 1 |
| 20C | A761090 | Шплинт | 1 |
| 22A-C | 9109821 | Канат подвесной 2.42M | 2 |
| 22A | 8020984 | Канат подвесной | 1 |
| 22B | 431756 | Палец | 1 |
| 22C | 4292707 | Палец | 1 |
| 22D | A761080 | Шплинт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
