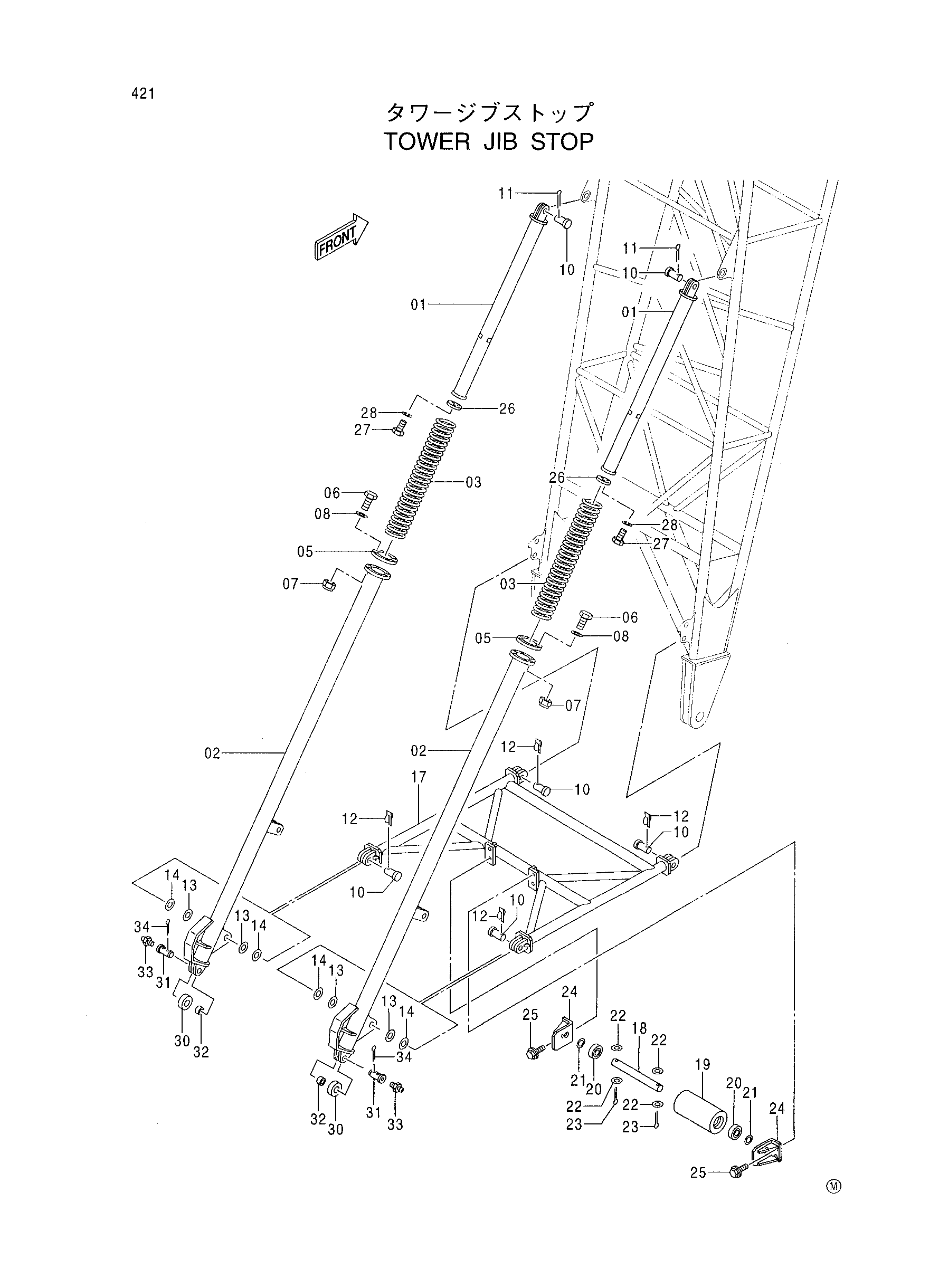

Башенный гусёк стрелы остановка — HITACHI CX2000
Заводская схема «Башенный гусёк стрелы остановка» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8050510 | Опора внутренний | 2 |
| 02 | 7025298 | Опора наружный | 2 |
| 03 | 4273324 | Пружина | 2 |
| 05 | 4273325 | Пластина | 4 |
| 06 | J901250 | Болт | 12 |
| 07 | M660012 | U-образная гайка | 12 |
| 08 | A590112 | Плоская шайба | 12 |
| 10 | 4044225 | Палец | 6 |
| 11 | A768063 | Шплинт | 2 |
| 12 | 9700006 | Палец кольцо | 4 |
| 13 | 4404152 | Проставка | 8 |
| 14 | 4134443 | Проставка | 8 |
| 17 | 7035068 | Стойка | 1 |
| 18 | 4388198 | Трубка | 1 |
| 19 | 4388199 | Ролик | 1 |
| 20 | 4024097 | Шариковый подшипник | 2 |
| 21 | 4388197 | Проставка | 2 |
| 22 | A590110 | Плоская шайба | 4 |
| 23 | A761090 | Шплинт | 4 |
| 24 | 8069544 | Кронштейн | 2 |
| 25 | J011230 | Болт с шайбой | 4 |
| 26 | 4278654 | Пластина | 2 |
| 27 | J901235 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 30 | 4288600 | Ролик | 2 |
| 31 | 4288601 | Палец | 2 |
| 32 | 4171274 | Втулка | 2 |
| 33 | J75482 | Пресс-маслёнка | 2 |
| 34 | A768071 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
