Барабан вал (подъёмный механизм) — HITACHI CX2000

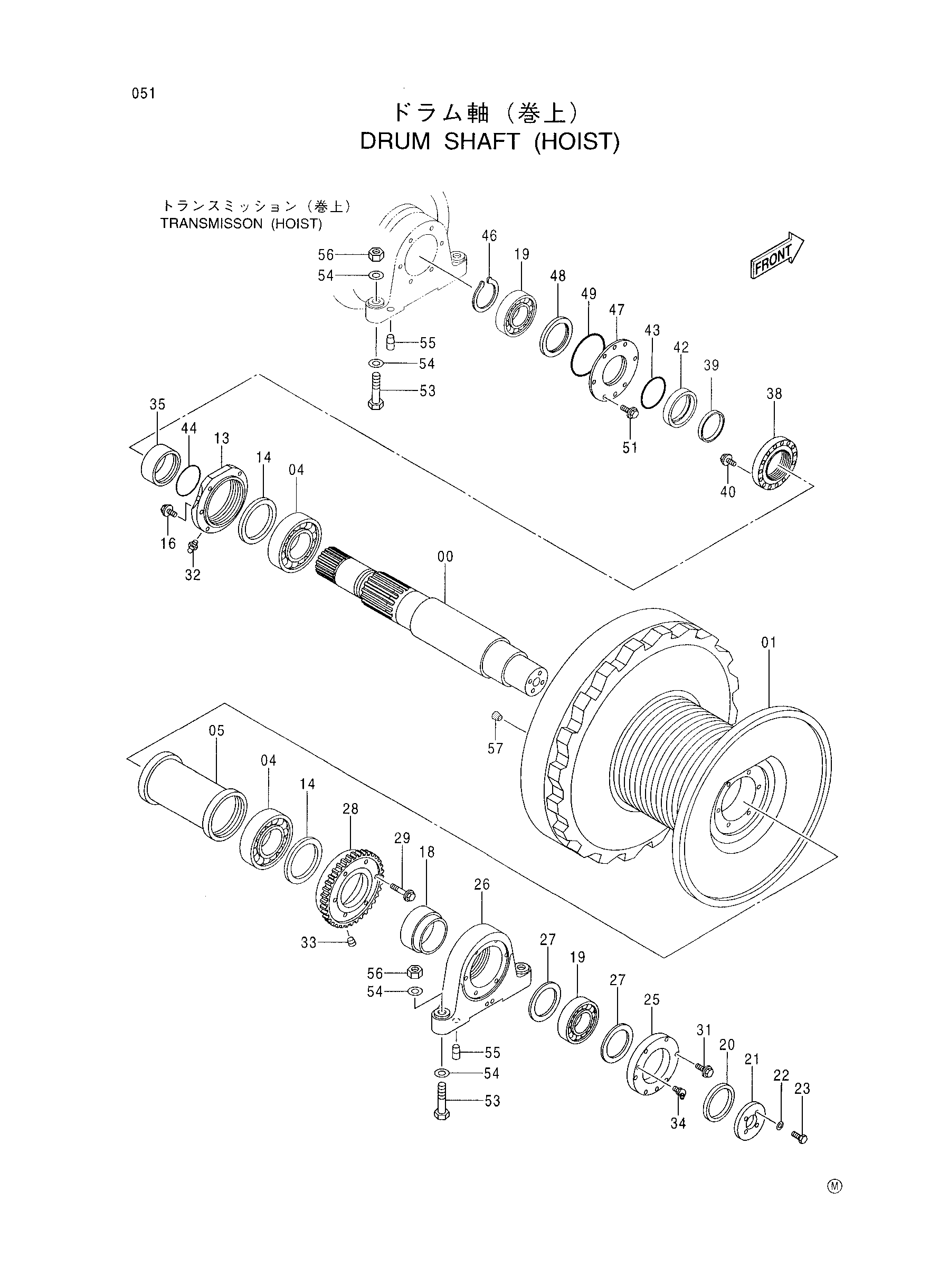

Заводская схема «Барабан вал (подъёмный механизм)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1019659 | Вал барабан | 1 |
| 01 | 0001907 | Барабан | 1 |
| 04 | 4222017 | Подшипник. спх.рол. | 2 |
| 05 | 9735404 | Проставка | 1 |
| 13 | 3041912 | Фиксатор подшипник. | 1 |
| 14 | 4116190 | Масляное уплотнение | 2 |
| 16 | J011265 | Болт с шайбой | 6 |
| 18 | 4222240 | Проставка | 1 |
| 19 | 4117992 | Подшипник. спх.рол. | 2 |
| 20 | 4222239 | Проставка | 1 |
| 21 | 4222237 | Фиксатор | 1 |
| 22 | 4086891 | Шайба | 4 |
| 23 | J901240 | Болт | 4 |
| 25 | 4373365 | Фиксатор подшипник. | 1 |
| 26 | 3075575 | Педестал | 1 |
| 27 | 4023745 | Масляное уплотнение | 2 |
| 28 | 3075799 | Крышка | 1 |
| 29 | J011285 | Болт с шайбой | 6 |
| 31 | J011240 | Болт с шайбой | 6 |
| 32 | J75481 | Пресс-маслёнка | 3 |
| 33 | 94-2010 | Пробка | 1 |
| 34 | J75581 | Пресс-маслёнка | 1 |
| 35 | 4325259 | Проставка | 1 |
| 38 | 4222242 | Гайка | 1 |
| 39 | 4260285 | Проставка | 1 |
| 40 | J011255 | Болт с шайбой | 2 |
| 42 | 4222244 | Проставка | 1 |
| 43 | A810150 | Уплотнительное кольцо | 1 |
| 44 | A810170 | Уплотнительное кольцо | 1 |
| 46 | 4070854 | Стопорное кольцо | 1 |
| 47 | 4222245 | Фиксатор подшипник. | 1 |
| 48 | 4116188 | Масляное уплотнение | 1 |
| 49 | A810220 | Уплотнительное кольцо | 1 |
| 51 | J011235 | Болт с шайбой | 6 |
| 53 | J833614 | Болт | 4 |
| 54 | 4114410 | Шайба | 8 |
| 55 | 4122547 | Установочный штифт | 4 |
| 56 | J953036 | Гайка | 4 |
| 57 | 456336 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
