Подвес (портал) — HITACHI CX2000

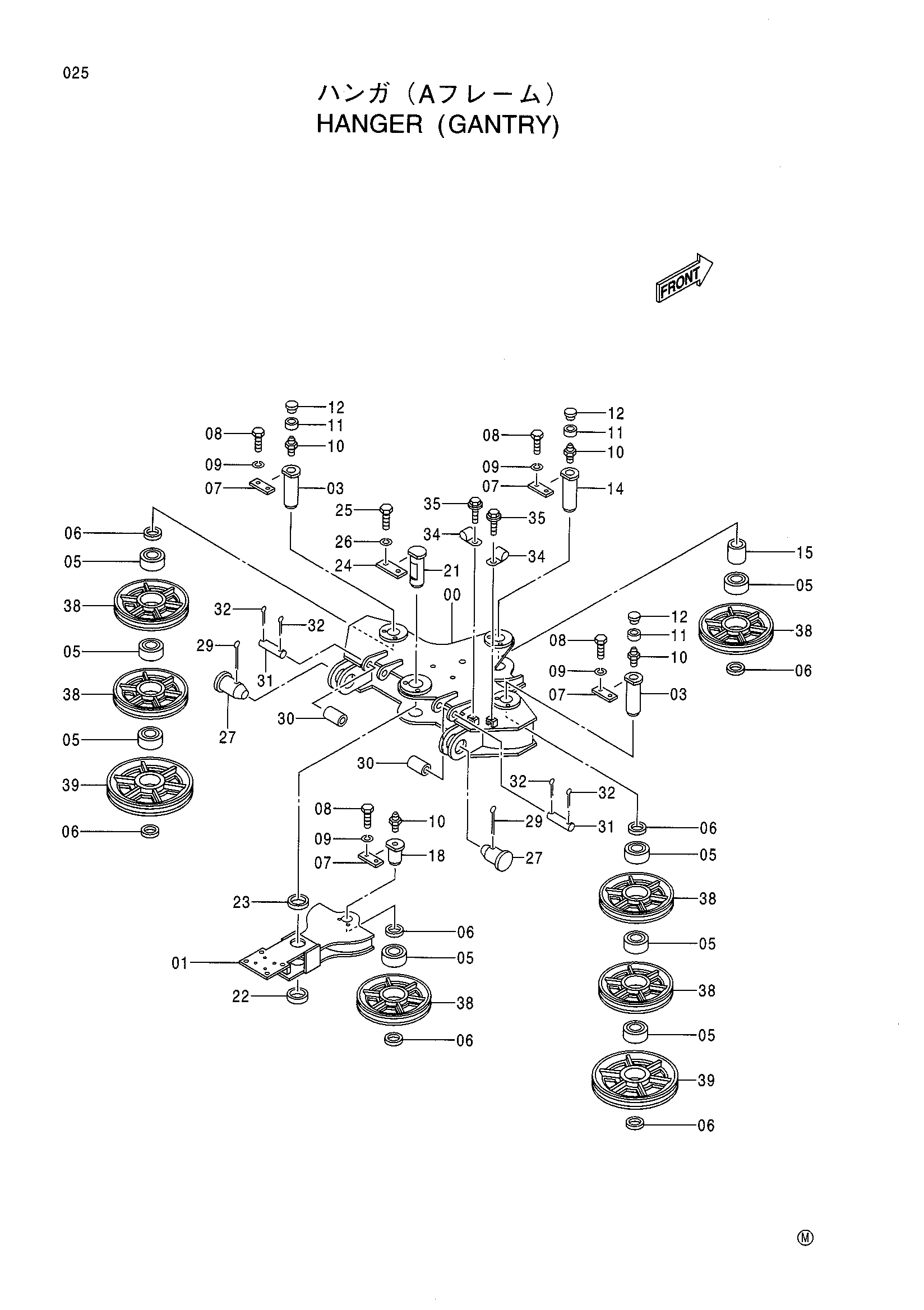

Заводская схема «Подвес (портал)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017388 | Подвес | 1 |
| 01 | 7034728 | Подвес | 1 |
| 03 | 4402552 | Палец | 2 |
| 05 | 4313121 | Роликовый подшипник | 8 |
| 06 | 4402610 | Проставка | 7 |
| 07 | X4247 | Стопорная пластина | 4 |
| 08 | J901625 | Болт | 8 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | J75481 | Пресс-маслёнка | 4 |
| 11 | 4130686 | Втулка | 3 |
| 12 | 4105912 | Колпачок | 3 |
| 14 | 4402563 | Палец | 1 |
| 15 | 4402605 | Проставка | 1 |
| 18 | 4402533 | Палец | 1 |
| 21 | 4402536 | Палец | 1 |
| 22 | 4257668 | Проставка | 1 |
| 23 | 4139526 | Проставка | 1 |
| 24 | X4248 | Стопорная пластина | 1 |
| 25 | J912028 | Болт | 2 |
| 26 | A590920 | Пружинная шайба | 2 |
| 27 | 4402535 | Палец | 2 |
| 29 | A761002 | Шплинт | 2 |
| 30 | 4449652 | Ролик | 2 |
| 31 | 4449660 | Палец | 2 |
| 32 | A766063 | Шплинт | 4 |
| 34 | 4190261 | Зажим | 2 |
| 35 | J011016 | Болт с шайбой | 2 |
| 38 | 3082020 | Канатный блок | 6 |
| 39 | 3082019 | Канатный блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
