Насос трубопроводы (1-2) <реевинг лебёдка> — HITACHI CX2000

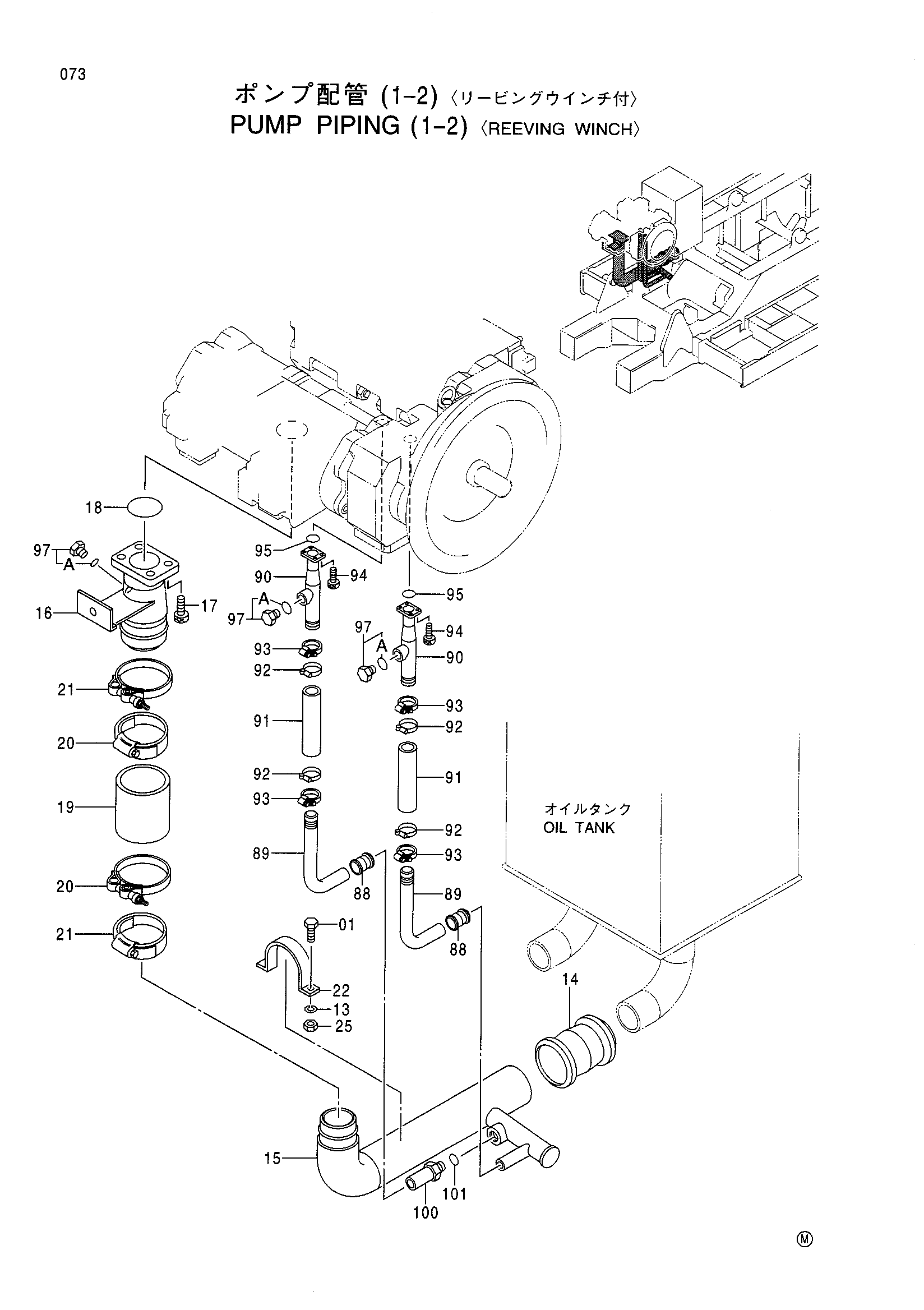

Заводская схема «Насос трубопроводы (1-2) <реевинг лебёдка>» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901030 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4196160 | Муфта трубка | 1 |
| 15 | 7031553 | Всасывающая трубка | 1 |
| 16 | 8065841 | Всасывающая трубка | 1 |
| 17 | M341640 | Болт с внутренним шестигранником | 4 |
| 18 | A811090 | Уплотнительное кольцо | 1 |
| 19 | 4367902 | Резиновый шланг | 1 |
| 20 | 4282491 | Хомут шланга | 2 |
| 21 | 4245194 | Хомут шланга | 2 |
| 22 | 4207010 | Хомут трубки | 1 |
| 25 | J950010 | Гайка | 2 |
| 88 | 4071213 | Муфта | 2 |
| 89 | 9746425 | Трубка | 2 |
| 90 | 9746421 | Трубка | 2 |
| 91 | 4084123 | Резиновый шланг | 2 |
| 92 | 4296063 | Хомут шланга | 4 |
| 93 | 4011675 | Хомут шланга | 4 |
| 94 | M341036 | Болт с внутренним шестигранником | 8 |
| 95 | A811030 | Уплотнительное кольцо | 2 |
| 97 | 4092534 | Пробка | 3 |
| 97A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4395706 | Адаптер | 1 |
| 101 | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
