Шестерня насос (реевинг лебёдка) — HITACHI CX2000

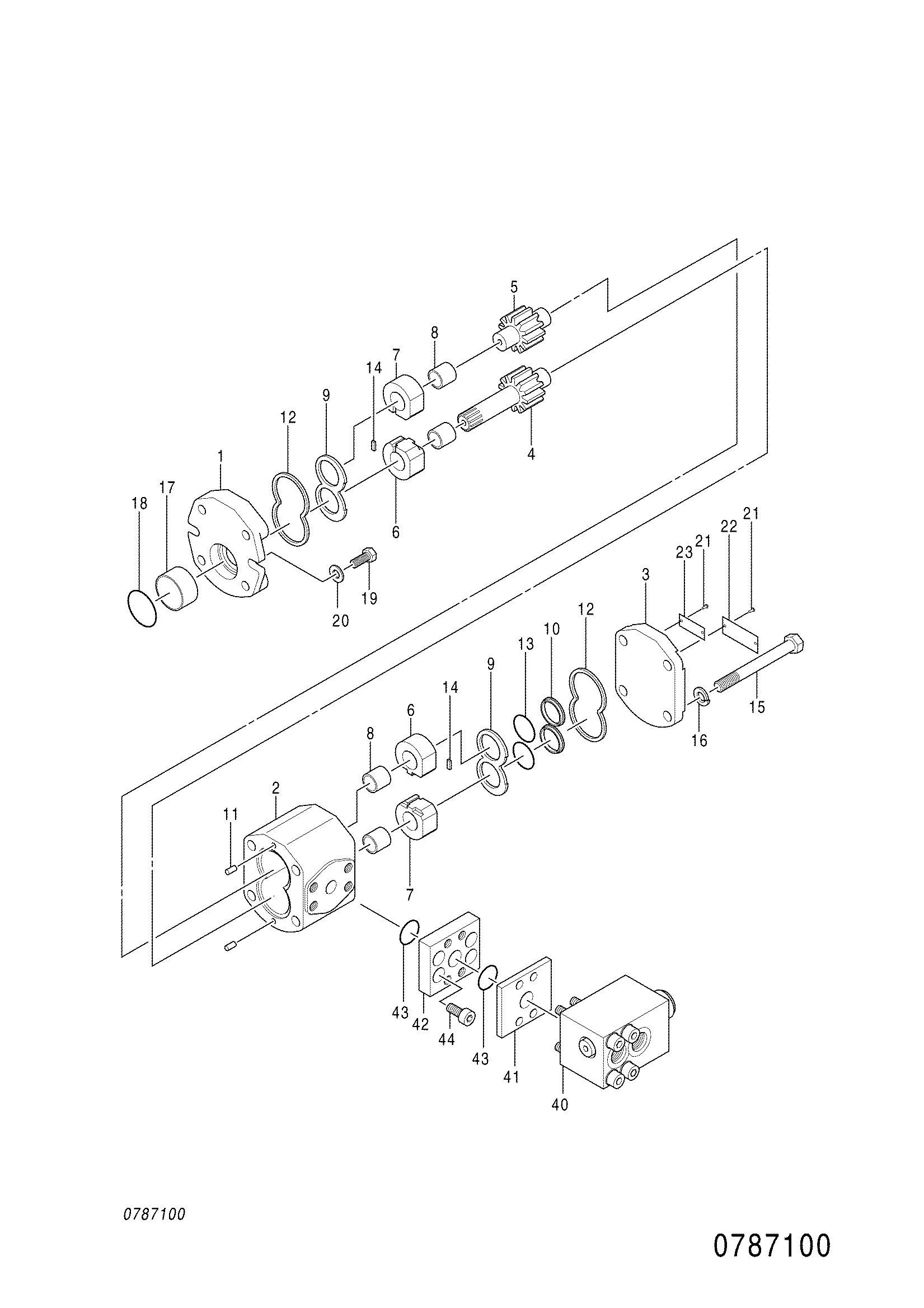

Заводская схема «Шестерня насос (реевинг лебёдка)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428826 | Шестерённый насос | 1 | |
| 1 | 0787101 | Рама | 1 |
| 2 | 0738702 | Корпус | 1 |
| 3 | 0295001 | Крышка | 1 |
| 4 | 0738705 | Шестерня | 1 |
| 5 | 0787102 | Шестерня | 1 |
| 6 | 0787103 | Пластина | 2 |
| 7 | 0787104 | Пластина | 2 |
| 8 | 0787105 | Металлический | 4 |
| 9 | 0295002 | Пластина | 2 |
| 10 | 0295003 | Направляющая | 2 |
| 11 | 0330401 | Палец | 2 |
| 12 | 0295004 | Кольцо | 2 |
| 13 | 0295006 | Уплотнительное кольцо | 2 |
| 14 | 0386304 | Кольцо | 2 |
| 15 | 0787106 | Болт | 4 |
| 16 | 0284311 | Пружинная шайба | 4 |
| 17 | 0787107 | Втулка | 1 |
| 18 | 0294606 | Уплотнительное кольцо | 1 |
| 19 | 0754501 | Болт | 2 |
| 20 | 0738711 | Плоская шайба | 2 |
| 21 | 0787108 | Приводной винт | 4 |
| 22 | 0281303 | Информационная табличка | 1 |
| 23 | 0787109 | Информационная табличка | 1 |
| 40 | 4425079 | Предохранительный клапан | 1 |
| 41 | 0738712 | Пластина | 1 |
| 42 | 0738713 | Пластина | 1 |
| 43 | A810025 | Уплотнительное кольцо | 2 |
| 44 | 0738714 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
