Подвес (башенный гусёк стрелы) — HITACHI CX2000

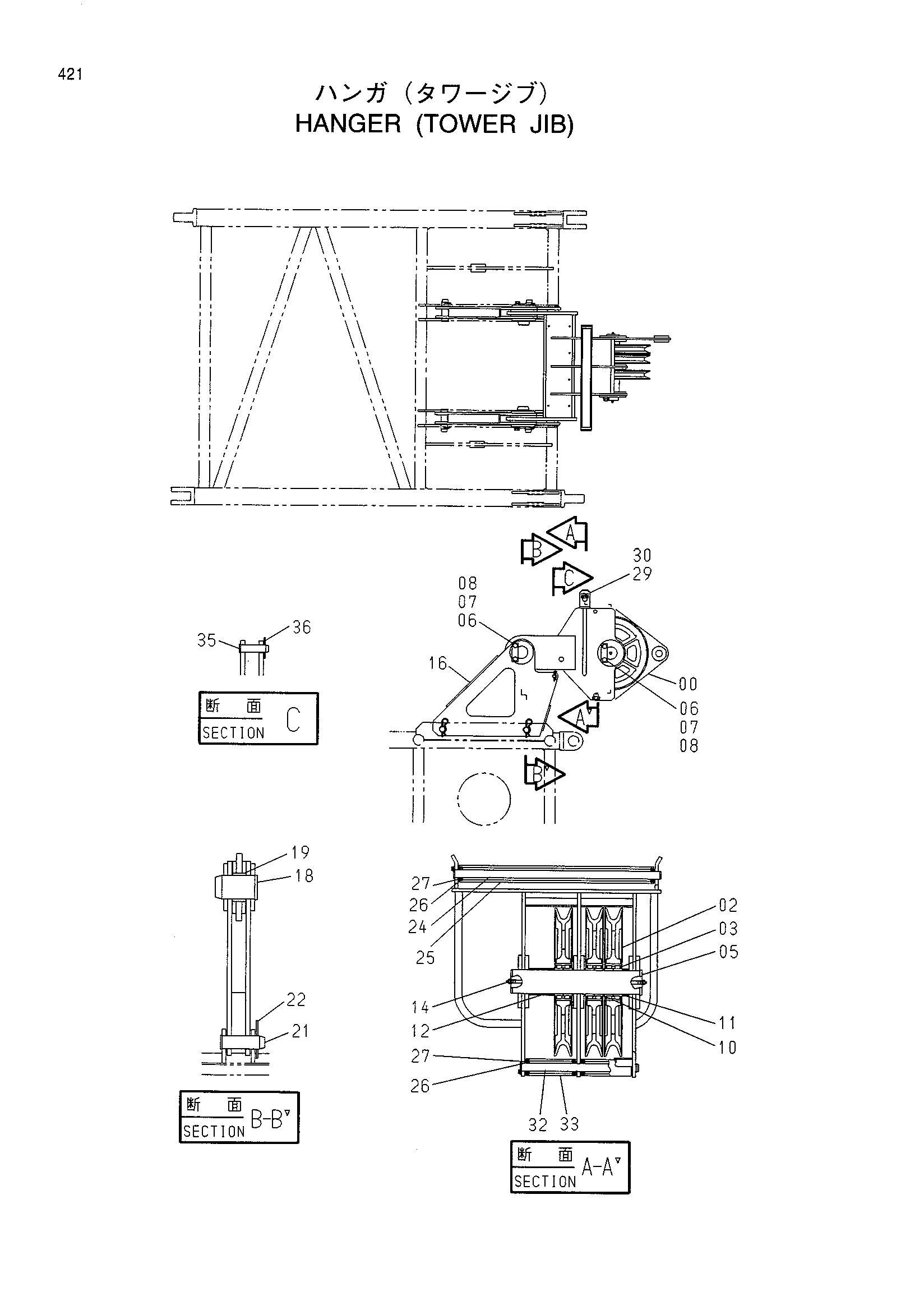

Заводская схема «Подвес (башенный гусёк стрелы)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9181798 | Подвес в сборе | 1 | |
| 00 | 6018437 | Подвес | 1 |
| 02 | 3085513 | Канатный блок | 3 |
| 03 | 4117993 | Роликовый подшипник | 3 |
| 05 | 4421144 | Мост | 1 |
| 06 | X4248 | Стопорная пластина | 3 |
| 07 | J932035 | Болт | 6 |
| 08 | A590920 | Пружинная шайба | 6 |
| 10 | 4065222 | Проставка | 3 |
| 11 | 4156754 | Проставка | 1 |
| 12 | 4421756 | Проставка | 1 |
| 14 | J75482 | Пресс-маслёнка | 2 |
| 16 | 9752856 | Кронштейн | 2 |
| 18 | 4421179 | Палец | 2 |
| 19 | 4421169 | Втулка | 2 |
| 21 | 4421523 | Палец | 4 |
| 22 | 3002554 | Стопорный палец | 4 |
| 24 | 4421460 | Палец | 1 |
| 25 | 4421467 | Каток направляющая | 1 |
| 26 | 4162505 | Шариковый подшипник | 6 |
| 27 | 4408333 | Проставка | 6 |
| 29 | X280071 | Стопорная пластина | 2 |
| 30 | J010816 | Болт с шайбой | 4 |
| 32 | 4421332 | Палец | 1 |
| 33 | 4421346 | Каток направляющая | 2 |
| 35 | 4421511 | Палец | 2 |
| 36 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
