Гидрораспределитель трубопроводы (2-2) — HITACHI CX2000

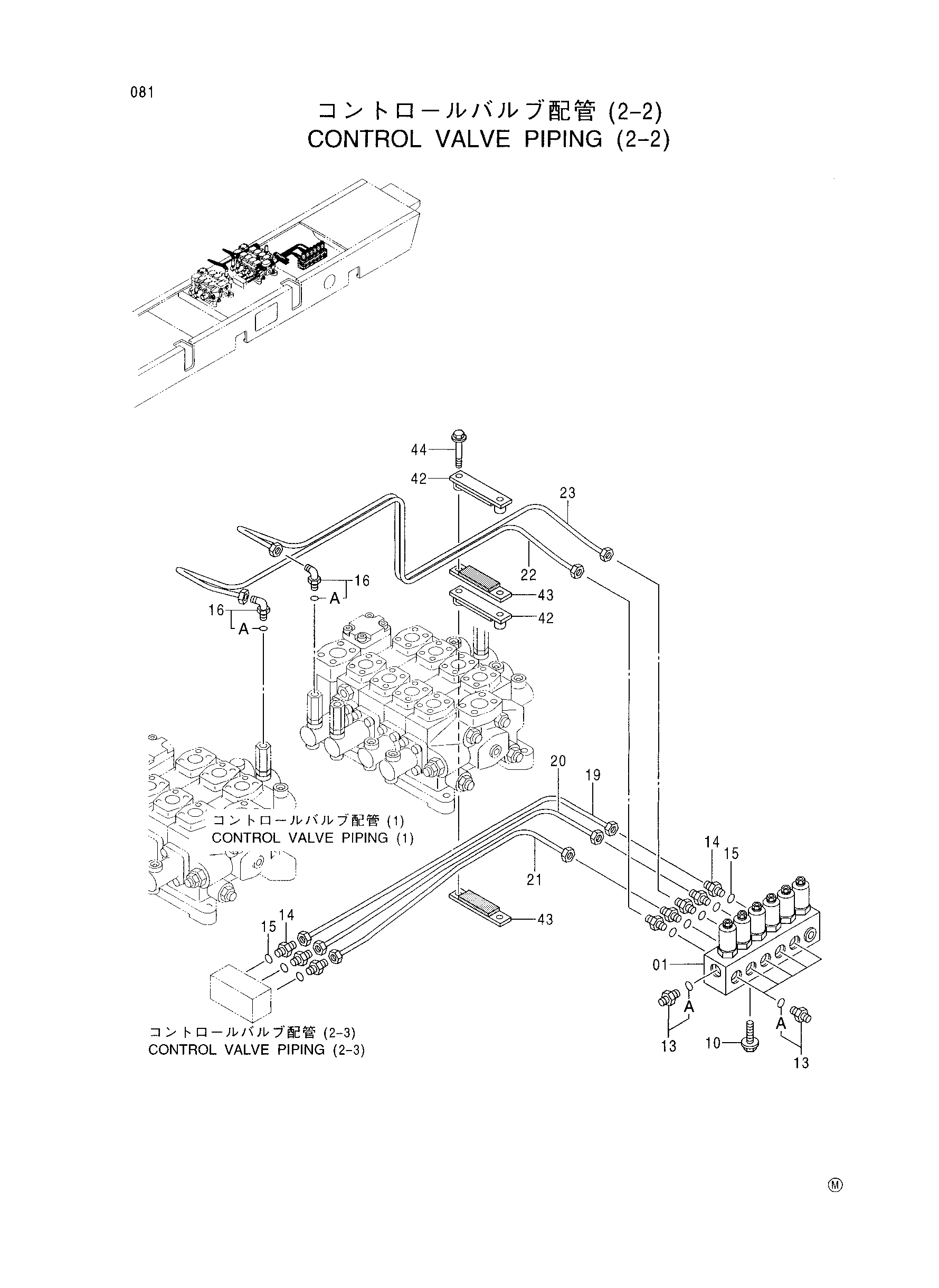

Заводская схема «Гидрораспределитель трубопроводы (2-2)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4384478 | Электромагнитный клапан | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 13 | 4200467 | Адаптер | 6 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4317623 | Штуцер трубки | 8 |
| 15 | 964255 | Уплотнительное кольцо | 8 |
| 16 | 4317622 | Штуцер трубки | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 3079397 | Трубка | 1 |
| 20 | 3079398 | Трубка | 1 |
| 21 | 3079399 | Трубка | 1 |
| 22 | 3079400 | Трубка | 1 |
| 23 | 3079401 | Трубка | 1 |
| 42 | 9740681 | Хомут | 2 |
| 43 | 9741175 | Хомут | 2 |
| 44 | J011075 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
