Многофункциональный дисплай — HITACHI CX2000

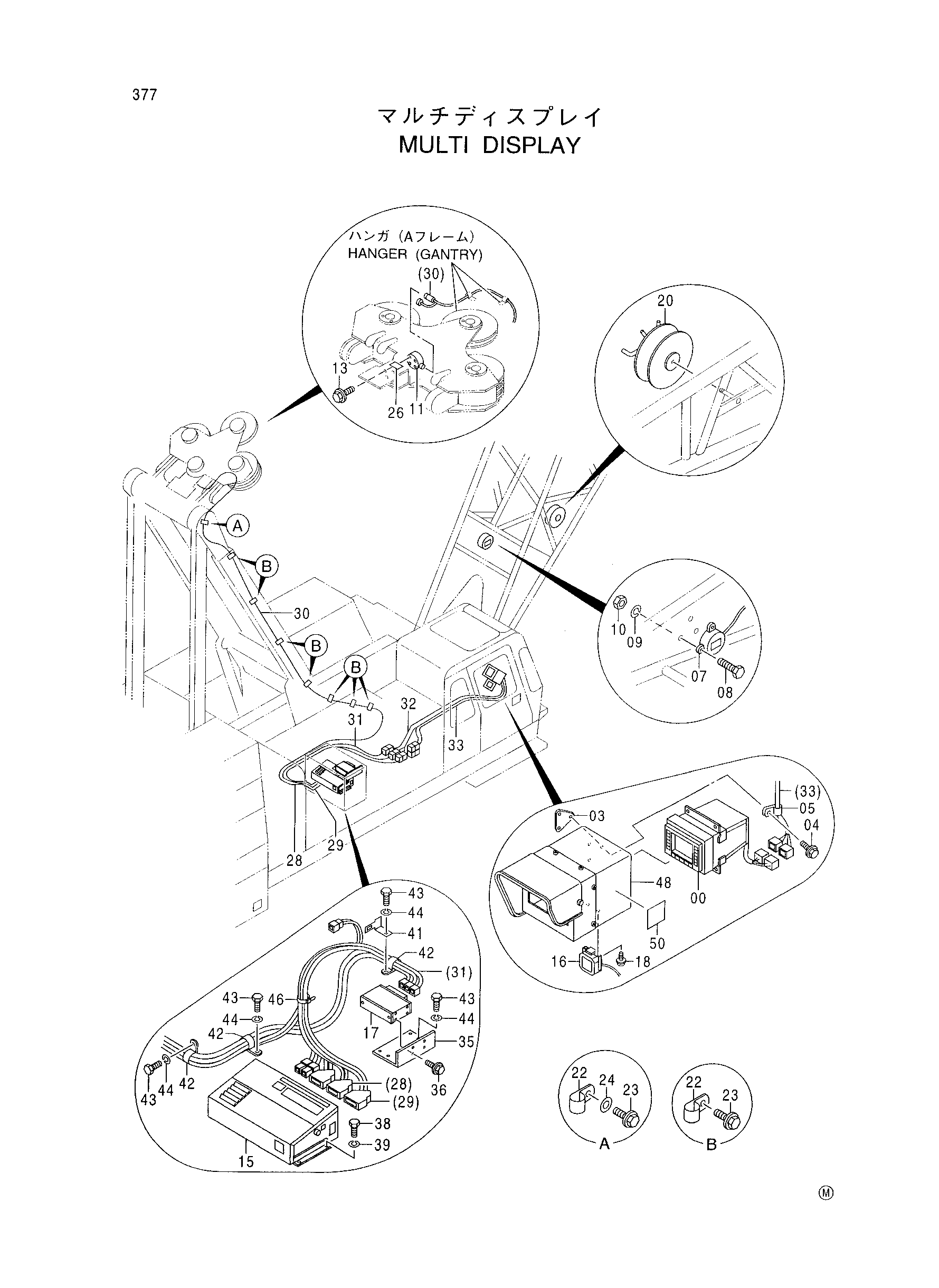

Заводская схема «Многофункциональный дисплай» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4379838 | Дисплай | 1 |
| 03 | 4341721 | Регулировочная шайба | 1 |
| 04 | J020820 | Болт с шайбой | 3 |
| 05 | 4190274 | Зажим | 1 |
| 07 | 4332049 | Указатель угол | 1 |
| 08 | J900835 | Болт | 3 |
| 09 | A590908 | Пружинная шайба | 3 |
| 10 | M500807 | Гайка | 3 |
| 11 | 4411502 | Лоад-келл | 1 |
| 13 | J010850 | Болт с шайбой | 4 |
| 15 | 4419562 | Блок управление | 1 |
| 16 | 4416616 | Динамик | 1 |
| 17 | 9168093 | Блок преобразователь | 1 |
| 18 | J670312 | Винт с шайбой | 2 |
| 20 | 7007190 | Реел трос | 1 |
| 22 | 4190271 | Зажим | 8 |
| 23 | J011020 | Болт с шайбой | 8 |
| 24 | A590110 | Плоская шайба | 1 |
| 26 | 4347592 | Информационная табличка | 1 |
| 28 | 4420903 | Жгут проводов | 1 |
| 29 | 4411467 | Жгут проводов | 1 |
| 30 | 4420904 | Жгут проводов | 1 |
| 31 | 4420905 | Жгут проводов | 1 |
| 32 | 4420906 | Жгут проводов | 1 |
| 33 | 4420916 | Жгут проводов | 1 |
| 35 | 4420696 | Кронштейн | 1 |
| 36 | J010614 | Болт с шайбой | 4 |
| 38 | J900816 | Болт | 4 |
| 39 | A590908 | Пружинная шайба | 4 |
| 41 | 4257159 | Кронштейн | 1 |
| 42 | 4190265 | Зажим | 3 |
| 43 | J901020 | Болт | 7 |
| 44 | A590910 | Пружинная шайба | 7 |
| 46 | 4055312 | Ленточный зажим | 20 |
| 48 | 4421899 | Крышка | 1 |
| 50 | 4422975 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
