Верхний гусёк стрелы — HITACHI CX2000

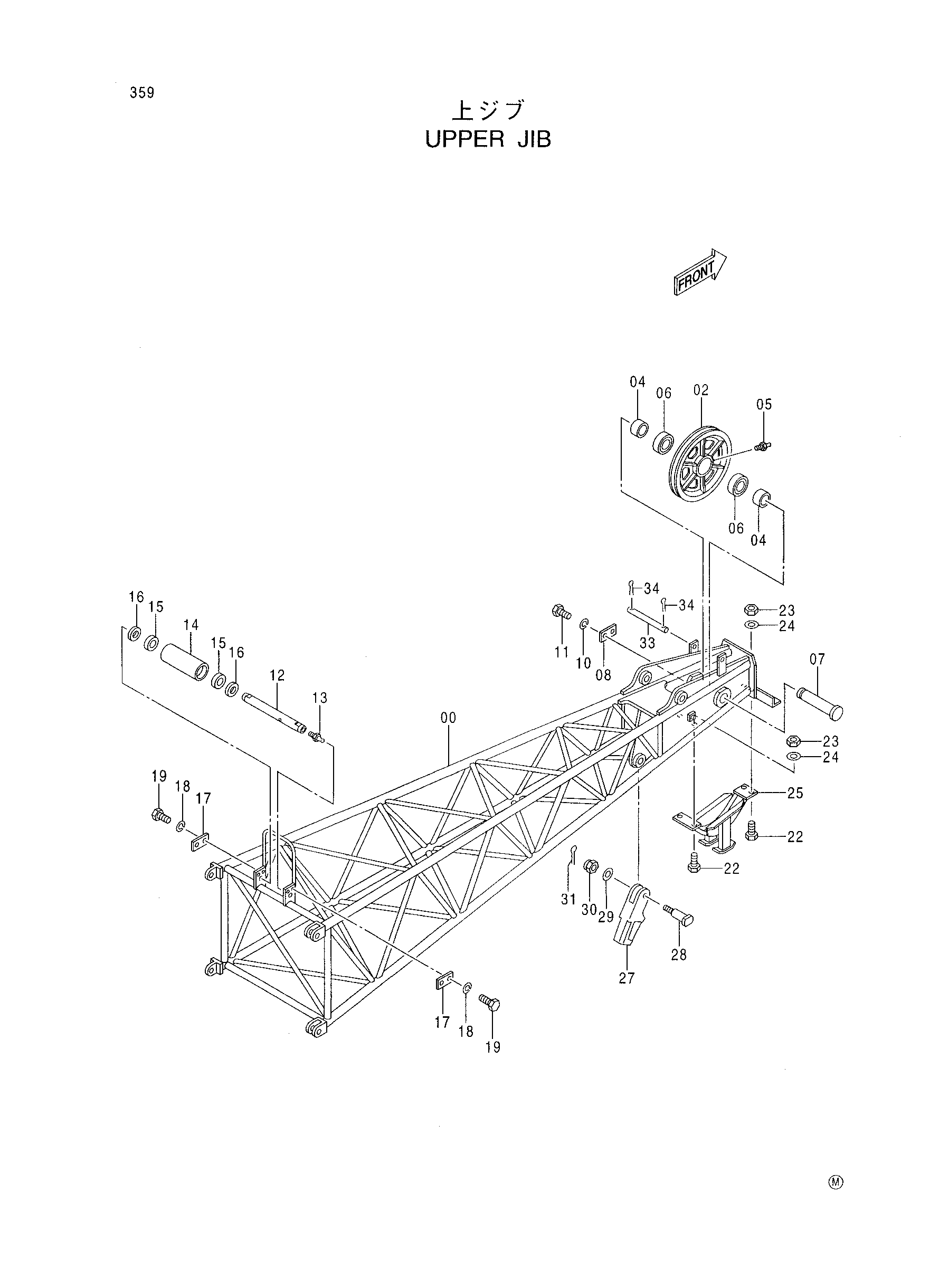

Заводская схема «Верхний гусёк стрелы» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006167 | Гусёк стрелы верхний | 1 |
| 02 | 3081859 | Канатный блок | 1 |
| 04 | 4270981 | Проставка | 2 |
| 05 | J75481 | Пресс-маслёнка | 1 |
| 06 | 4129305 | Шариковый подшипник | 2 |
| 07 | 4270980 | Палец | 1 |
| 08 | X4247 | Стопорная пластина | 1 |
| 10 | A590916 | Пружинная шайба | 2 |
| 11 | J901630 | Болт | 2 |
| 12 | 4408330 | Мост | 1 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4408329 | Каток направляющая | 1 |
| 15 | 4162505 | Шариковый подшипник | 2 |
| 16 | 4408333 | Проставка | 2 |
| 17 | X4245 | Стопорная пластина | 2 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | J901025 | Болт | 4 |
| 22 | J901640 | Болт | 4 |
| 23 | M660016 | U-образная гайка | 4 |
| 24 | A590116 | Плоская шайба | 8 |
| 25 | 7035697 | Направляющая каната | 1 |
| 27 | 2011693 | Разъём канат | 1 |
| 28 | 4387083 | Палец | 1 |
| 29 | 4114408 | Шайба | 1 |
| 30 | 4137247 | Корончатая гайка | 1 |
| 31 | A766063 | Шплинт | 1 |
| 33 | 4408353 | Палец | 1 |
| 34 | A765028 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
