Джакк гидроцилиндр — HITACHI CX2000

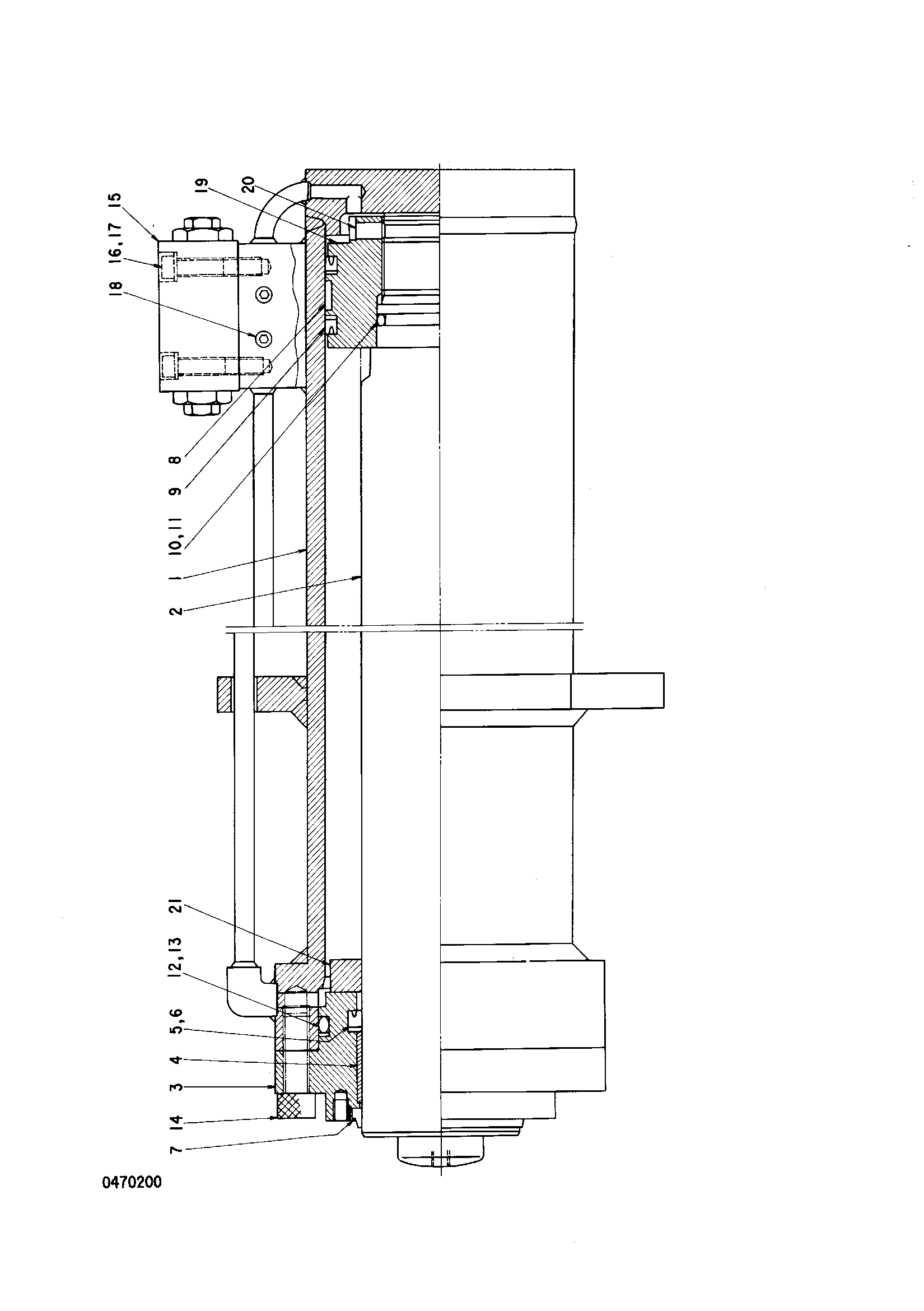

Заводская схема «Джакк гидроцилиндр» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4261687 | Гидроцилиндр. джакк | 1 | |
| 1 | 0470201 | Труба гидроцилиндра | 1 |
| 2 | 0470202 | Шток поршня | 1 |
| 3 | 0286303 | Головка гидроцилиндра | 1 |
| 4 | 4505059 | Втулка | 1 |
| 5 | 4069701 | U-образная манжета | 1 |
| 6 | 0237309 | Опорное кольцо | 1 |
| 7 | 4094812 | Грязесъёмное кольцо | 1 |
| 8 | 0470203 | Износостойкое кольцо | 1 |
| 9 | 0470204 | У-ринг | 2 |
| 10 | 0470205 | Опорное кольцо | 2 |
| 11 | 4045634 | Уплотнительное кольцо | 1 |
| 12 | 4035660 | Уплотнительное кольцо | 1 |
| 13 | 0286306 | Опорное кольцо | 1 |
| 14 | 0286307 | Болт с внутренним шестигранником | 12 |
| 15 | 0470206 | Обратный клапан | 1 |
| 16 | 0151312 | Болт с внутренним шестигранником | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | 94-2011 | Пробка | 2 |
| 19 | 0470207 | Поршень | 1 |
| 20 | 0461207 | Ограничитель | 1 |
| 21 | 0470208 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
