Электрооборудование (кабина платформа): 1 — HITACHI CX2000

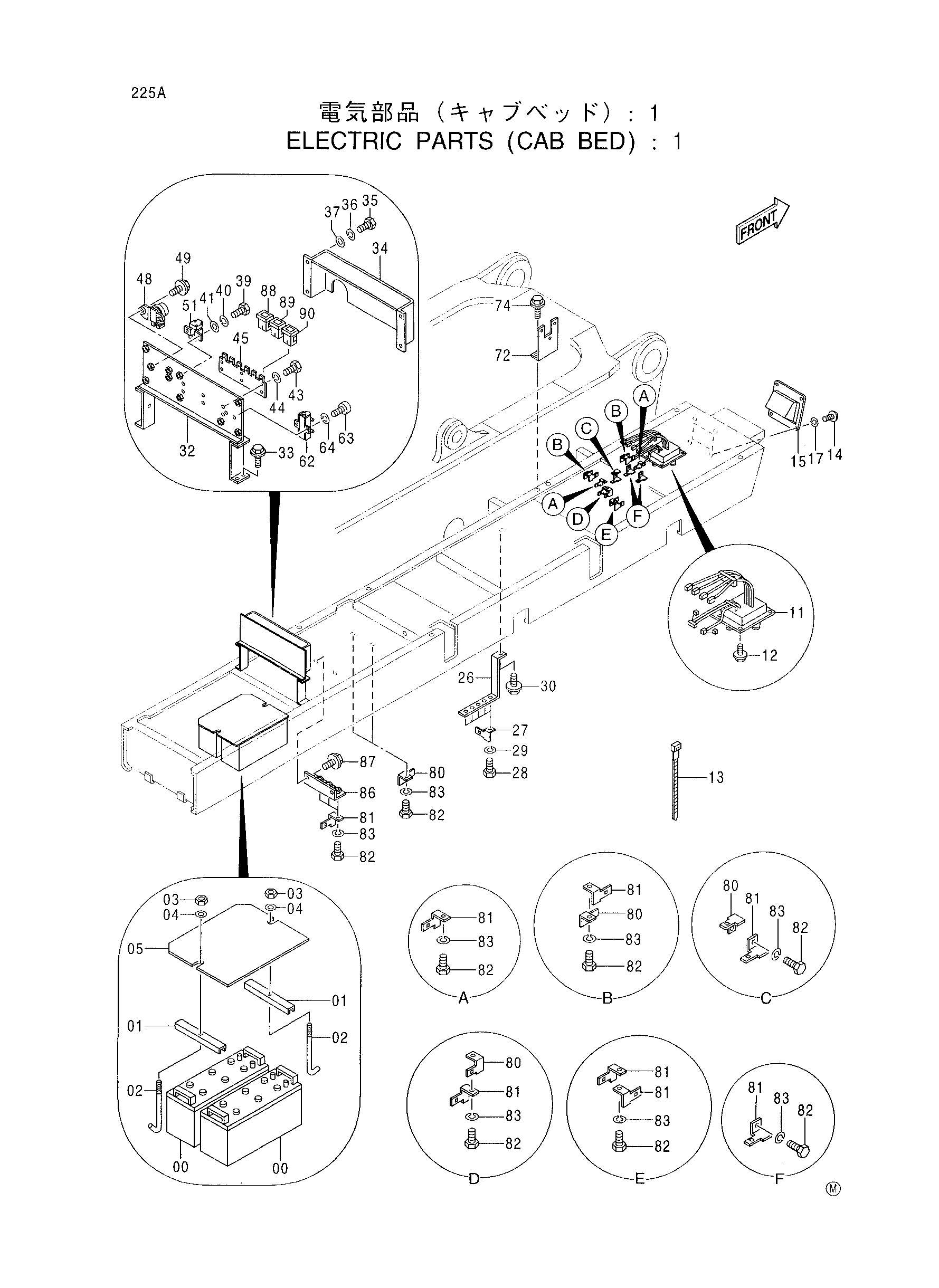

Заводская схема «Электрооборудование (кабина платформа): 1» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4192421	Аккумулятор	2
01	445214	Опора	2
02	4257034	Болт крюк	2
03	J950010	Гайка	2
04	A590110	Плоская шайба	2
05	8069686	Крышка	1
11	4403196	Короб клемма	1
12	J011030	Болт с шайбой	4
13	4055311	Ленточный зажим	14
14	4345743	Болт	4
15	7034871	Кронштейн	1
17	A590910	Пружинная шайба	4
26	4395595	Кронштейн	1
27	4252767	Кронштейн	5
28	J900610	Болт	5
29	A590906	Пружинная шайба	5
30	J021025	Болт с шайбой	1
32	8072709	Кронштейн	1
33	J021025	Болт с шайбой	4
34	9750507	Крышка	1
35	J901020	Болт	4
36	A590910	Пружинная шайба	4
37	A590110	Плоская шайба	4
39	J900820	Болт	2
40	A590908	Пружинная шайба	2
41	A590108	Плоская шайба	2
43	M430410	Винт	6
44	A590904	Пружинная шайба	6
45	3069887	Кронштейн	1
48	4031771	Реле аккумулятор	1
49	J020825	Болт с шайбой	2
51	4279835	Реле защитный	1
62	4158761	Резистор	1
63	M430510	Винт	2
64	A590905	Пружинная шайба	2
72	4403985	Кронштейн	1
74	J021020	Болт с шайбой	2
80	4257159	Кронштейн	6
81	4336875	Кронштейн	13
82	J901020	Болт	14
83	A590910	Пружинная шайба	14
86	9750586	Кронштейн	1
87	J021025	Болт с шайбой	2
88	4423418	Фусибле-линк	2
89	4315323	Фусибле-линк	2
90	4423417	Фусибле-линк	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
