Насосный агрегат <реевинг лебёдка> — HITACHI CX2000

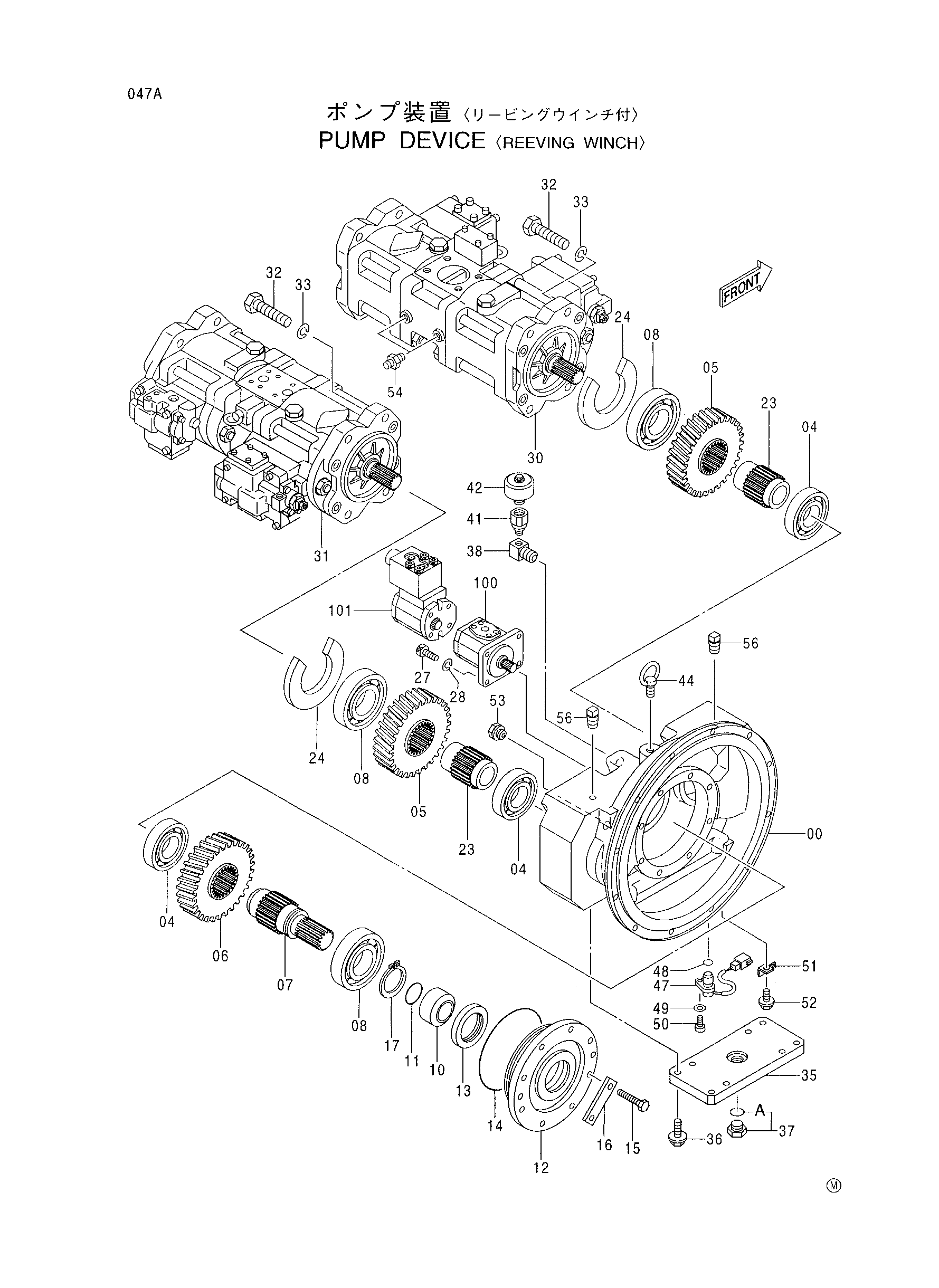

Заводская схема «Насосный агрегат <реевинг лебёдка>» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002072 | Корпус шестерня | 1 |
| 04 | 4069219 | Шариковый подшипник | 3 |
| 05 | 3074687 | Шестерня привод | 2 |
| 06 | 3074686 | Шестерня центральный | 1 |
| 07 | 2038815 | Вал центральный | 1 |
| 08 | 969424 | Шариковый подшипник | 3 |
| 10 | 4362233 | Втулка | 1 |
| 11 | A810050 | Уплотнительное кольцо | 1 |
| 12 | 3074688 | Крышка уплотнение | 1 |
| 13 | 4113299 | Масляное уплотнение | 1 |
| 14 | A810210 | Уплотнительное кольцо | 1 |
| 15 | J901240 | Болт | 8 |
| 16 | 4368840 | Стопорная шайба | 4 |
| 17 | 991349 | Стопорное кольцо | 1 |
| 23 | 2038802 | Вал привод | 2 |
| 24 | 4362215 | Проставка | 2 |
| 27 | M340825 | Болт с внутренним шестигранником | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 30 | 4362739 | Поршневой насос | 1 |
| 31 | 4363239 | Поршневой насос | 1 |
| 32 | J912075 | Болт | 8 |
| 33 | A590920 | Пружинная шайба | 8 |
| 35 | 4362216 | Крышка | 1 |
| 36 | J011245 | Болт с шайбой | 8 |
| 37 | 4174542 | Пробка | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4408692 | Угловой штуцер | 1 |
| 41 | 4414269 | Переходник | 1 |
| 42 | 4414258 | Сапун | 1 |
| 44 | 4083751 | Болт проушина | 1 |
| 47 | 4265372 | Датчик револ. | 1 |
| 48 | 4306888 | Уплотнительное кольцо | 1 |
| 49 | A590106 | Плоская шайба | 1 |
| 50 | M340616 | Болт с внутренним шестигранником | 1 |
| 51 | 4252767 | Кронштейн | 1 |
| 52 | J010610 | Болт с шайбой | 1 |
| 53 | 4249822 | Указатель уровня | 1 |
| 54 | 4374270 | Тхроттле | 2 |
| 56 | 94-2024 | Пробка | 2 |
| 100 | 4426709 | Шестерённый насос | 1 |
| 101 | 4428826 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
