Момент ограничитель (HL-9A) — HITACHI CX2000

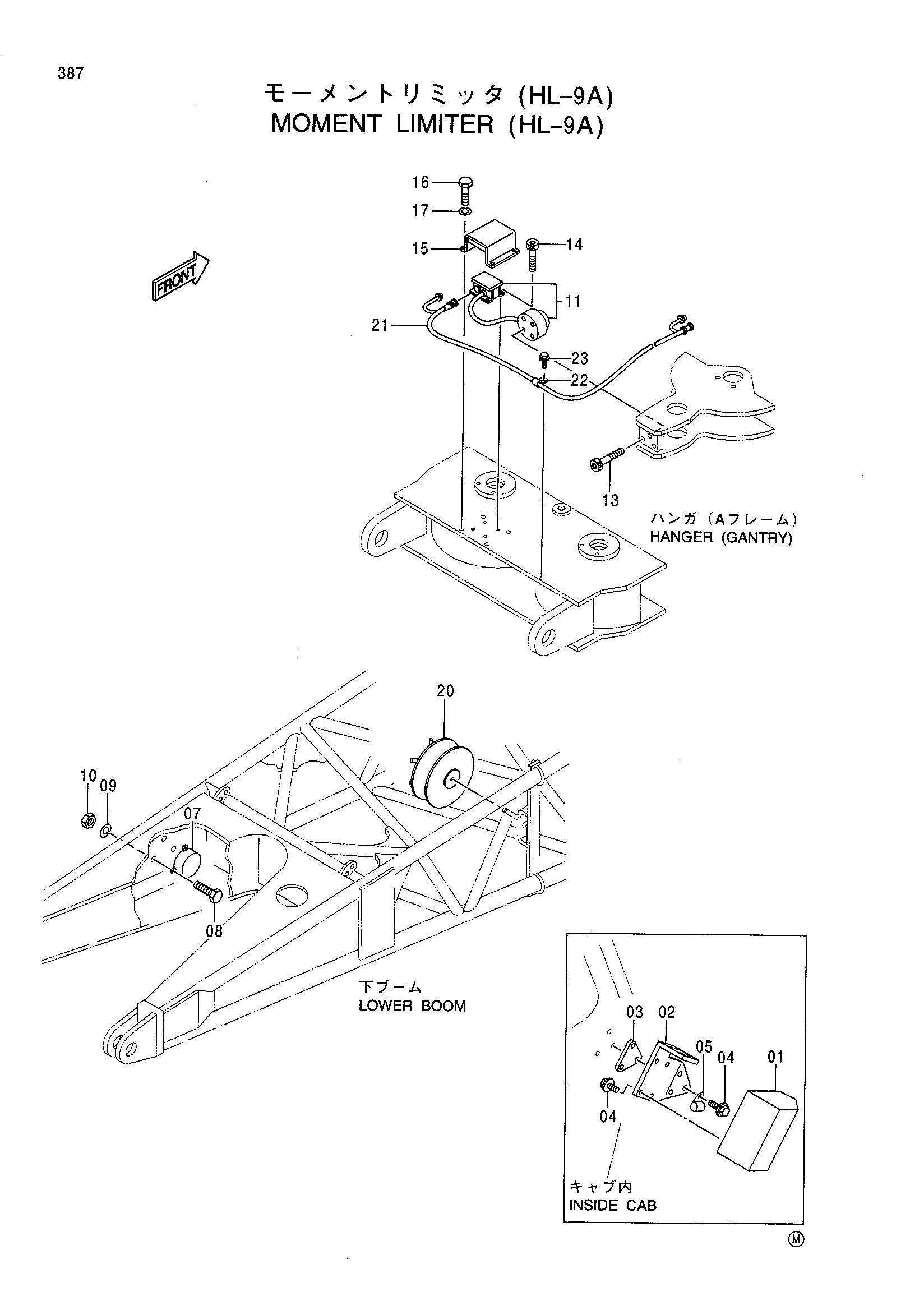

Заводская схема «Момент ограничитель (HL-9A)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9202046 | Момент ограничитель | 1 |
| 02 | 3091951 | Кронштейн | 1 |
| 03 | 4341721 | Регулировочная шайба 2.3 | 1 |
| 04 | J020820 | Болт с шайбой | 7 |
| 05 | 4190292 | Зажим | 1 |
| 07 | 4332049 | Указатель угол | 1 |
| 08 | J900835 | Болт | 3 |
| 09 | A590908 | Пружинная шайба | 3 |
| 10 | M500807 | Гайка | 3 |
| 11 | 4437109 | Лоад-скале | 1 |
| 13 | M340840 | Болт с внутренним шестигранником | 4 |
| 14 | M340610 | Болт с внутренним шестигранником | 4 |
| 15 | 8033993 | Крышка | 1 |
| 16 | J901216 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 20 | 7007190 | Реел трос | 1 |
| 21 | 4437114 | Жгут проводов | 1 |
| 22 | 4190271 | Зажим | 13 |
| 23 | J011020 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
