Бридле (стрела) — HITACHI CX2000

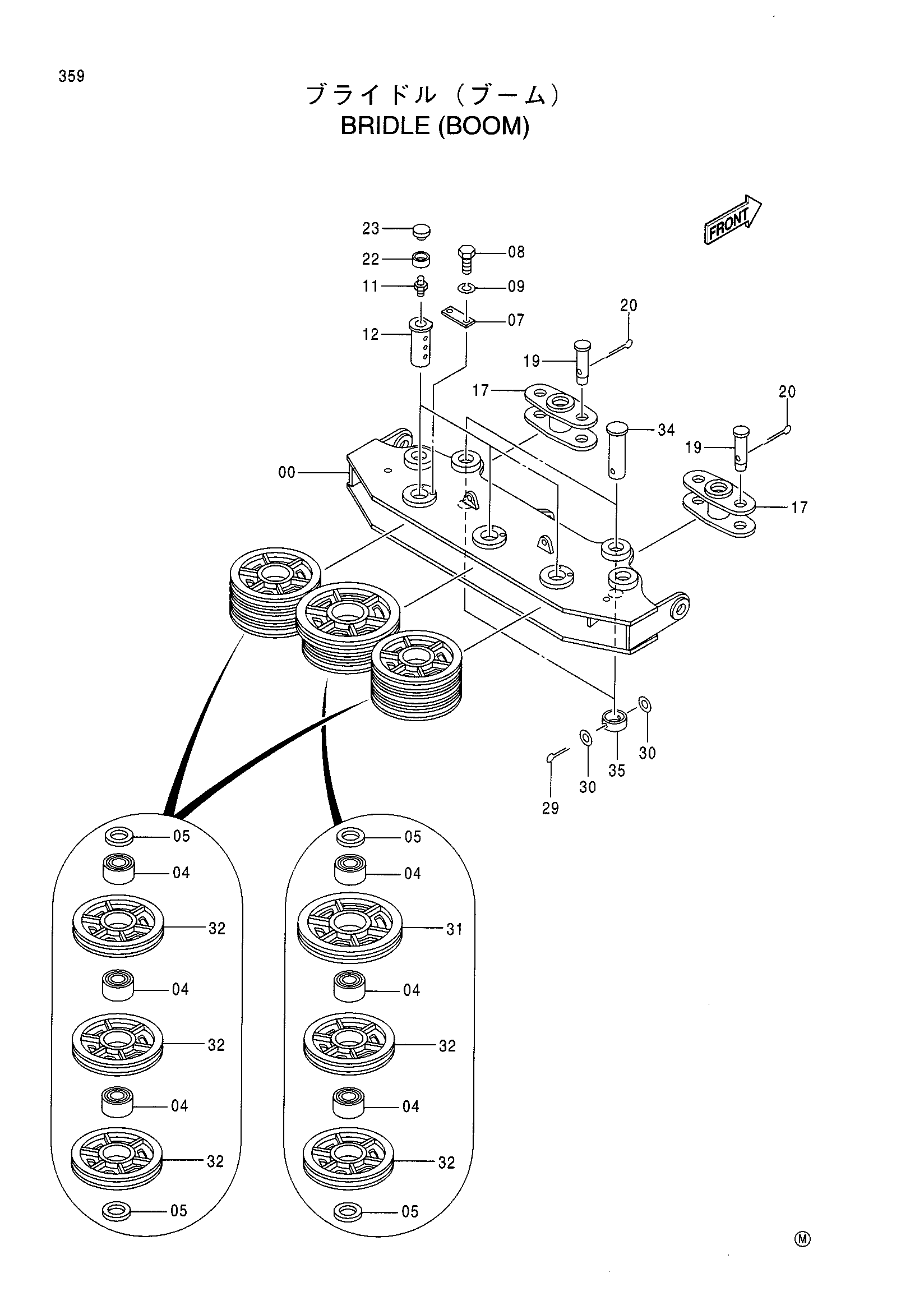

Заводская схема «Бридле (стрела)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9180700 | Бридле в сборе | 1 | |
| 00 | 6018259 | Бридле | 1 |
| 04 | 4313121 | Роликовый подшипник | 9 |
| 05 | 4402610 | Проставка | 6 |
| 07 | X4247 | Стопорная пластина | 3 |
| 08 | J901625 | Болт | 6 |
| 09 | A590916 | Пружинная шайба | 6 |
| 11 | J75481 | Пресс-маслёнка | 3 |
| 12 | 4402690 | Палец | 3 |
| 17 | 8072748 | Тяга | 2 |
| 19 | 4403607 | Палец | 4 |
| 20 | A761090 | Шплинт | 4 |
| 22 | 4130686 | Втулка | 3 |
| 23 | 4105912 | Колпачок | 3 |
| 29 | A761002 | Шплинт | 2 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | 3082019 | Канатный блок | 1 |
| 32 | 3082020 | Канатный блок | 8 |
| 34 | 4405056 | Палец | 2 |
| 35 | 4405057 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
