Реевинг лебёдка трубопроводы (1) — HITACHI CX2000

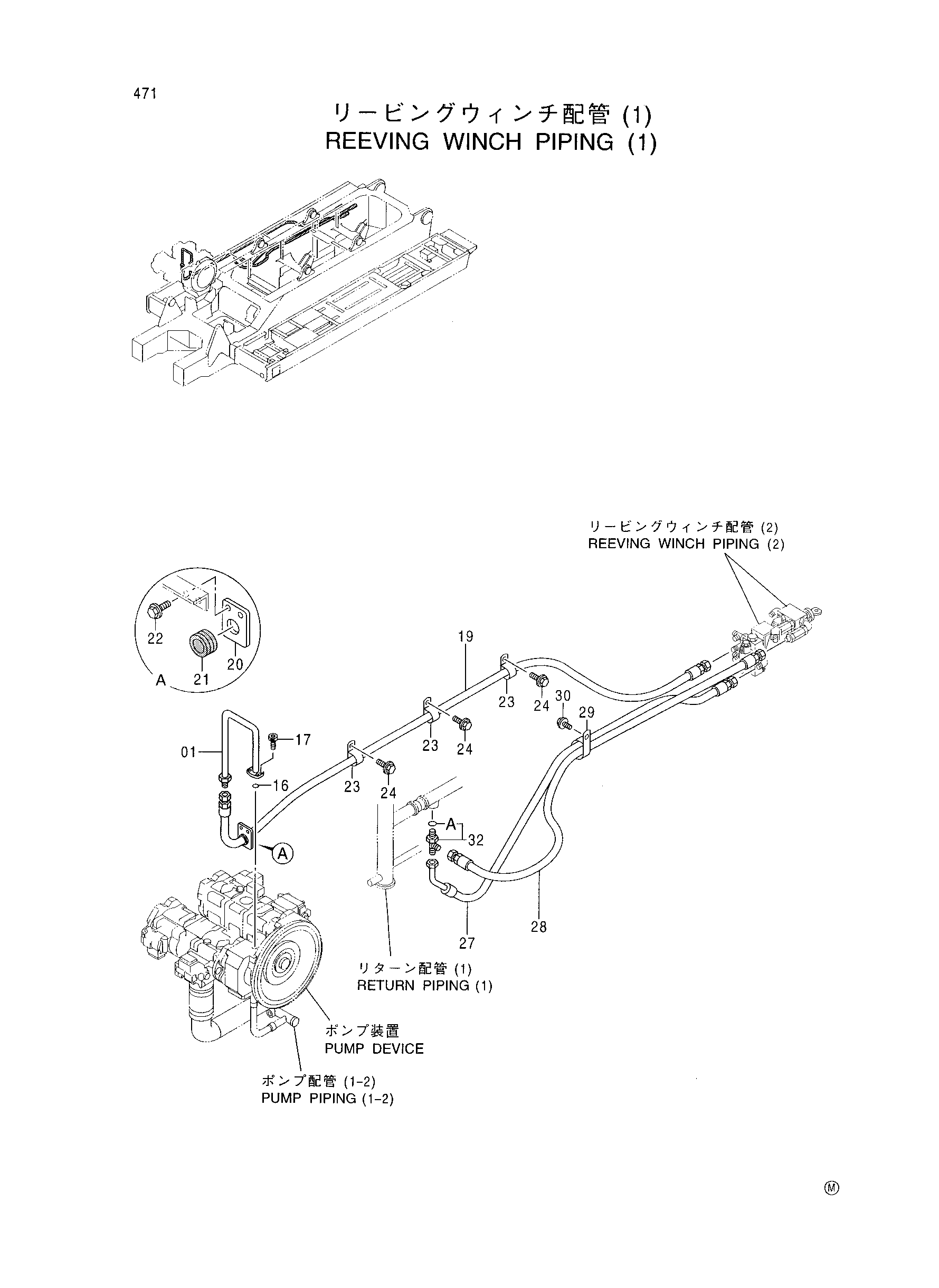

Заводская схема «Реевинг лебёдка трубопроводы (1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8072612 | Трубка | 1 |
| 16 | A811030 | Уплотнительное кольцо | 1 |
| 17 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | 4396252 | Шланг | 1 |
| 20 | 9749698 | Кронштейн | 1 |
| 21 | 4207839 | Резиновая втулка | 1 |
| 22 | J011025 | Болт с шайбой | 2 |
| 23 | 4190291 | Зажим | 3 |
| 24 | J011020 | Болт с шайбой | 3 |
| 27 | 4396266 | Шланг | 1 |
| 28 | 4396267 | Шланг | 1 |
| 29 | 4204136 | Зажим | 1 |
| 30 | J011020 | Болт с шайбой | 1 |
| 32 | 4286917 | Тройник | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
